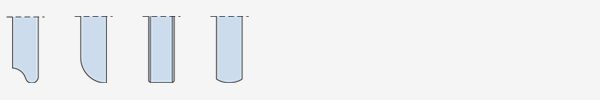

Canto redondo y perfiles
La serie trabaja el canto redondo; las versiones AR/2MS y RI/4MS incorporan canto plano con aristas. El perfil y la secuencia de muelas se muestran para cada modelo.
AR / RI · Ver todos los modelos ↗
RI/8M
Canteadoras rectilíneas · RI/8M. Espesor: 3–35 mm. Composición de 8 estaciones de desbaste y pulido.
- Muelas y estaciones de pulido
- 8
- Espesor del vidrio
- 3–35 mm
- Dimensión mínima
- 100 × 100 mm
Conoce cómo trabaja
Tecnología de la serie.
Transporte guiado
Las zapatas de goma montadas sobre seis rodamientos recorren guías de acero endurecido. El transportador no requiere lubricación continua.
Ajuste del acabado
Las muelas diamantadas se regulan de forma independiente y las de pulido se ajustan automáticamente. Los husillos admiten dos muelas para diferentes espesores.
Control del trabajo
La velocidad de avance se ajusta manualmente. AR/2MS y RI/4MS disponen de visualización digital de la apertura según el espesor.
Refrigeración
Circuito cerrado de agua y protecciones para el puesto de trabajo.
SCHIATTI · RI/8M
Datos técnicos.
- Muelas y estaciones de pulido
- 8
- Composición
- 3D + 2L + 2FL + CO
- Espesor del vidrio
- 3–35 mm
- Dimensión mínima
- 100 × 100 mm
- Carga máxima
- 1.800 kg
- Altura de trabajo
- 860 mm
- Potencia instalada
- 16.8 kW
- Capacidad de los depósitos
- 376 l
- Consumo de aire
- 7Nl/min
- Velocidad de avance
- 0,6–4,5 m/min
- Peso total
- 3.915 kg
Condiciones y versiones de los datos.
- RI/6MC: el esquema publicado muestra 2D + 2L + CO. Se conserva esa composición; el nombre del modelo no se utiliza para deducir el número de muelas.
Entender el acabado

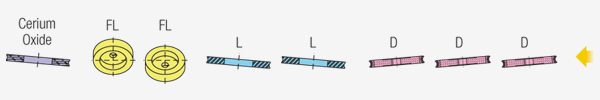

Muelas y perfiles de trabajo.
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
RI/8M
8 estaciones · 3D + 2L + 2FL + CO
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FL
- Muela de pulido de la arista
- CO
- Fieltro de pulido con óxido de cerio
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
RI/8M
Plano original publicado por SCHIATTI para RI/8M.
Documentación original · 09/2021 · REV7
Tablas y esquemas del catálogo.
Edición 09/2021 · REV7. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 09/2021 · REV7 · 25 páginas de PDF · 5,8 MB
Gama completa SCHIATTI
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
