SCHIATTI · Canteadoras rectilíneas
AR / RI
Canteadoras con muelas periféricas para perfiles definidos por el juego de herramientas.
- Modelos
- 7
- Espesor del vidrio
- 3–20 mm
- Aplicación
- Canteadoras rectilíneas
Elegir dentro de la serie
Compara sus modelos.
RI/6MC
5 en el esquema publicado estaciones
2D + 2L + CO
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 150 × 150 mm
RI/8M
8 estaciones
3D + 2L + 2FL + CO
- Espesor del vidrio
- 3–35 mm
- Dimensión mínima
- 100 × 100 mm
Conoce cómo trabaja
Tecnología de la serie.
Canto redondo y perfiles
La serie trabaja el canto redondo; las versiones AR/2MS y RI/4MS incorporan canto plano con aristas. El perfil y la secuencia de muelas se muestran para cada modelo.
Transporte guiado
Las zapatas de goma montadas sobre seis rodamientos recorren guías de acero endurecido. El transportador no requiere lubricación continua.
Ajuste del acabado
Las muelas diamantadas se regulan de forma independiente y las de pulido se ajustan automáticamente. Los husillos admiten dos muelas para diferentes espesores.
Control del trabajo
La velocidad de avance se ajusta manualmente. AR/2MS y RI/4MS disponen de visualización digital de la apertura según el espesor.
Refrigeración
Circuito cerrado de agua y protecciones para el puesto de trabajo.
SCHIATTI · AR / RI
Datos técnicos.
| Dato | AR/2M | RI/4M | RI/6M | RI/6MC | RI/8M | AR/2MS | RI/4MS |
|---|---|---|---|---|---|---|---|
| Muelas y estaciones de pulido | 2 | 4 | 6 | 5 en el esquema publicado | 8 | 2 | 4 |
| Composición | D + L | 2D + 2L | 2D + 2L + 2FL | 2D + 2L + CO | 3D + 2L + 2FL + CO | D + L | 2D + 2L |
| Espesor del vidrio | 3–20 mm | 3–20 mm | 3–20 mm | 3–20 mm | 3–35 mm | 3–20 mm | 3–20 mm |
| Dimensión mínima | 150 × 150 mm | 150 × 150 mm | 150 × 150 mm | 150 × 150 mm | 100 × 100 mm | 60 × 60 mm | 60 × 60 mm |
| Carga máxima | 300 kg | 1.000 kg | 1.000 kg | 1.000 kg | 1.800 kg | 800 kg | 800 kg |
| Altura de trabajo | 800 mm | 800 mm | 800 mm | 800 mm | 860 mm | 810 mm | 810 mm |
| Potencia instalada | 5,1 kW | 10 kW | 12,2 kW | 14 kW | 16.8 kW | 5,3 kW | 10,3 kW |
| Capacidad de los depósitos | 195 l | 195 l | 195 l | 252 l | 376 l | 195 l | 195 l |
| Consumo de aire | No indicada | No indicada | 1,5 Nl/min | No indicada | 7Nl/min | No indicada | No indicada |
| Velocidad de avance | 0,5–2,5 m/min | 0,6–4,5 m/min | 0,6–4,5 m/min | 0,6–4,5 m/min | 0,6–4,5 m/min | 0,5–2,5 m/min | 0,6–4,5 m/min |
| Peso total | 1.550 kg | 2.106 kg | 2.170 kg | 2.430 kg | 3.915 kg | 2.102 kg | 2.400 kg |
| Plano del fabricante |
Condiciones y versiones de los datos.
- RI/6MC: el esquema publicado muestra 2D + 2L + CO. Se conserva esa composición; el nombre del modelo no se utiliza para deducir el número de muelas.
Entender el acabado
Muelas y perfiles de trabajo.
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
AR/2M

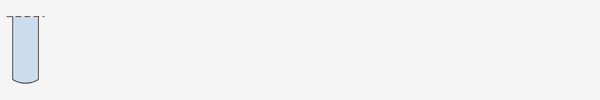

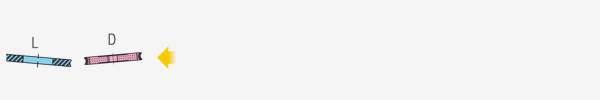

2 estaciones · D + L
RI/4M
4 estaciones · 2D + 2L
RI/6M
6 estaciones · 2D + 2L + 2FL
RI/6MC

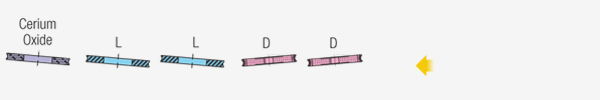

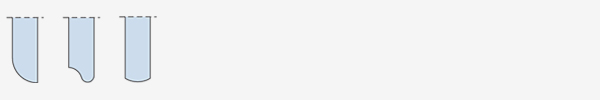

5 en el esquema publicado estaciones · 2D + 2L + CO
RI/8M
8 estaciones · 3D + 2L + 2FL + CO
AR/2MS
2 estaciones · D + L
RI/4MS

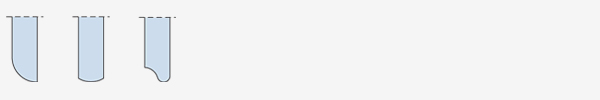

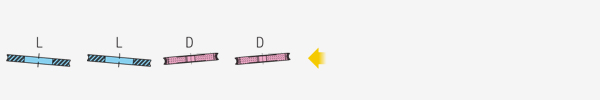

4 estaciones · 2D + 2L
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FL
- Muela de pulido de la arista
- CO
- Fieltro de pulido con óxido de cerio
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
AR/2M
Plano original publicado por SCHIATTI para AR/2M.
RI/4M
Plano original publicado por SCHIATTI para RI/4M.
RI/6M
Plano original publicado por SCHIATTI para RI/6M.
RI/6MC
Plano original publicado por SCHIATTI para RI/6MC.
RI/8M
Plano original publicado por SCHIATTI para RI/8M.
AR/2MS
Plano original publicado por SCHIATTI para AR/2MS.
RI/4MS
Plano original publicado por SCHIATTI para RI/4MS.
