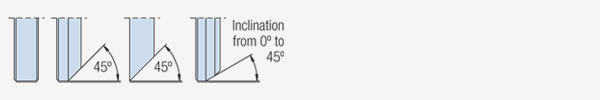

Canto plano y ángulo variable
Procesa vidrio de 3 a 55 mm a canto recto. Para ángulo variable de 0° a 45°, el catálogo limita el espesor a 3–30 mm.
FPS-50M · Ver todos los modelos ↗
FPS50M3
Canteadoras rectilíneas · FPS50M3. Espesor: 3–55 mm; 3–30 mm con ángulo variable. Composición de 14 estaciones de desbaste y pulido.
- Muelas y estaciones de pulido
- 14
- Espesor del vidrio
- 3–55 mm; 3–30 mm con ángulo variable
- Dimensión mínima
- 100 × 100 mm
Conoce cómo trabaja
Tecnología de la serie.
Pulido del canto y las aristas
Las configuraciones RM y RMB tienen 10 estaciones. M3 y M3B incorporan 14 estaciones, con pulido con cerio del canto y las aristas según el esquema original.
Control de la máquina
PLC con pantalla táctil para ajustar espesor, velocidad y ángulo. Ajuste independiente del desbaste y automático de las muelas de pulido.
Entrada y refrigeración
Dispositivo de fricción en la entrada, eliminación de material hasta 4 mm sin intervenir en las muelas de diamante y refrigeración en circuito cerrado.
SCHIATTI · FPS50M3
Datos técnicos.
- Muelas y estaciones de pulido
- 14
- Composición
- 3D + 3L + 2FD + 2FL + 4CO
- Espesor del vidrio
- 3–55 mm; 3–30 mm con ángulo variable
- Dimensión mínima
- 100 × 100 mm
- Carga máxima
- 1.800 kg
- Altura de trabajo
- 840 mm
- Potencia instalada
- 24 kW
- Capacidad de los depósitos
- 447 l
- Consumo de aire
- 20 Nl/min
- Velocidad de avance
- 0,4–5,5 m/min
- Peso total
- 4.900 kg
- Ángulo variable
- 0°–45°
Condiciones y versiones de los datos.
- Espesor a canto recto: 3–55 mm. Con ángulo variable: 3–30 mm, según la nota del catálogo 05/2022.
- Velocidad: web 0,4–5,5 m/min; catálogo 05/2022, 0,5–5 m/min.
- Aire de FPS50M3 / FPS50M3B: la web y el catálogo general 09/2021 indican 20 / 16 Nl/min; el catálogo de gama 05/2022 indica 16 / 20 Nl/min. El suministro neumático requiere confirmar esta diferencia.
Entender el acabado
Muelas y perfiles de trabajo.

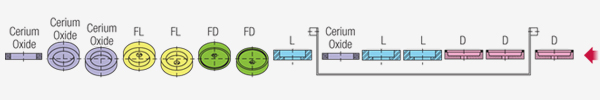

Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
FPS50M3
14 estaciones · 3D + 3L + 2FD + 2FL + 4CO
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- CO
- Fieltro de pulido con óxido de cerio
Adaptar la configuración
Opciones de la gama.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
FPS50M3
Plano original publicado por SCHIATTI para FPS-50-M3.
Documentación original · 05/2022
Tablas y esquemas del catálogo.
Edición 05/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 16 páginas de PDF · 2,7 MB
FPS50 / FPS50M
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
