FPS50RM
10 estaciones
3D + 2L + 2FD + 2FL + CO
- Espesor del vidrio
- 3–55 mm; 3–30 mm con ángulo variable
- Dimensión mínima
- 100 × 100 mm
SCHIATTI · Canteadoras rectilíneas
FPS-50M
Canteadora de ángulo variable para vidrio de gran espesor.
- Modelos
- 4
- Espesor del vidrio
- 3–55 mm; 3–30 mm con ángulo variable
- Aplicación
- Canteadoras rectilíneas
Elegir dentro de la serie
Compara sus modelos.
FPS50RMB
10 estaciones
2D + 3DB + 2FD + 2FL + CO
- Espesor del vidrio
- 3–55 mm; 3–30 mm con ángulo variable
- Dimensión mínima
- 100 × 100 mm
FPS50M3
14 estaciones
3D + 3L + 2FD + 2FL + 4CO
- Espesor del vidrio
- 3–55 mm; 3–30 mm con ángulo variable
- Dimensión mínima
- 100 × 100 mm
FPS50M3B
14 estaciones
3D + 3DB + 2FD + 2FL + 4CO
- Espesor del vidrio
- 3–55 mm; 3–30 mm con ángulo variable
- Dimensión mínima
- 100 × 100 mm
Conoce cómo trabaja
Tecnología de la serie.
Canto plano y ángulo variable

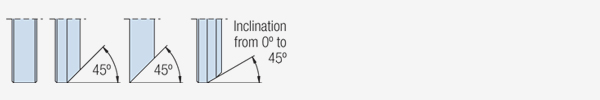

Procesa vidrio de 3 a 55 mm a canto recto. Para ángulo variable de 0° a 45°, el catálogo limita el espesor a 3–30 mm.
Pulido del canto y las aristas
Las configuraciones RM y RMB tienen 10 estaciones. M3 y M3B incorporan 14 estaciones, con pulido con cerio del canto y las aristas según el esquema original.
Control de la máquina
PLC con pantalla táctil para ajustar espesor, velocidad y ángulo. Ajuste independiente del desbaste y automático de las muelas de pulido.
Entrada y refrigeración
Dispositivo de fricción en la entrada, eliminación de material hasta 4 mm sin intervenir en las muelas de diamante y refrigeración en circuito cerrado.
SCHIATTI · FPS-50M
Datos técnicos.
| Dato | FPS50RM | FPS50RMB | FPS50M3 | FPS50M3B |
|---|---|---|---|---|
| Muelas y estaciones de pulido | 10 | 10 | 14 | 14 |
| Composición | 3D + 2L + 2FD + 2FL + CO | 2D + 3DB + 2FD + 2FL + CO | 3D + 3L + 2FD + 2FL + 4CO | 3D + 3DB + 2FD + 2FL + 4CO |
| Espesor del vidrio | 3–55 mm; 3–30 mm con ángulo variable | 3–55 mm; 3–30 mm con ángulo variable | 3–55 mm; 3–30 mm con ángulo variable | 3–55 mm; 3–30 mm con ángulo variable |
| Dimensión mínima | 100 × 100 mm | 100 × 100 mm | 100 × 100 mm | 100 × 100 mm |
| Carga máxima | 1.800 kg | 1.800 kg | 1.800 kg | 1.800 kg |
| Altura de trabajo | 840 mm | 840 mm | 840 mm | 840 mm |
| Potencia instalada | 20 kW | 19 kW | 24 kW | 24 kW |
| Capacidad de los depósitos | 340 l | 422 l | 447 l | 447 l |
| Consumo de aire | 12 Nl/min | 8 Nl/min | 20 Nl/min | 16 Nl/min |
| Velocidad de avance | 0,4–5,5 m/min | 0,4–5,5 m/min | 0,4–5,5 m/min | 0,4–5,5 m/min |
| Peso total | 3.800 kg | 3.800 kg | 4.900 kg | 4.900 kg |
| Ángulo variable | 0°–45° | 0°–45° | 0°–45° | 0°–45° |
| Plano del fabricante |
Condiciones y versiones de los datos.
- Espesor a canto recto: 3–55 mm. Con ángulo variable: 3–30 mm, según la nota del catálogo 05/2022.
- Velocidad: web 0,4–5,5 m/min; catálogo 05/2022, 0,5–5 m/min.
- Aire de FPS50M3 / FPS50M3B: la web y el catálogo general 09/2021 indican 20 / 16 Nl/min; el catálogo de gama 05/2022 indica 16 / 20 Nl/min. El suministro neumático requiere confirmar esta diferencia.
Entender el acabado
Muelas y perfiles de trabajo.

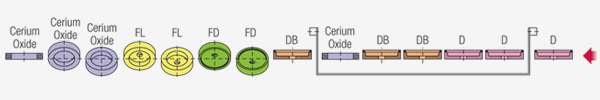

Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
FPS50RM
10 estaciones · 3D + 2L + 2FD + 2FL + CO
FPS50RMB
10 estaciones · 2D + 3DB + 2FD + 2FL + CO
FPS50M3
14 estaciones · 3D + 3L + 2FD + 2FL + 4CO
FPS50M3B
14 estaciones · 3D + 3DB + 2FD + 2FL + 4CO
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- DB
- Muela de baquelita
- CO
- Fieltro de pulido con óxido de cerio
Adaptar la configuración
Opciones de la gama.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
FPS50RM
Plano original publicado por SCHIATTI para FPS-50RM.
FPS50RMB
Plano original publicado por SCHIATTI para FPS-50-RMB.
FPS50M3
Plano original publicado por SCHIATTI para FPS-50-M3.
FPS50M3B
Plano original publicado por SCHIATTI para FPS-50M-3B.
Documentación original · 05/2022
Tablas y esquemas del catálogo.
Edición 05/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 16 páginas de PDF · 2,7 MB
FPS50 / FPS50M
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
