Canto plano con aristas
Las muelas de desbaste, aristado y pulido trabajan el canto en una pasada. La composición cambia entre FPS10, FPS15S7, FPS15, FPS15S9 y FPS20R.
FPS · Ver todos los modelos ↗
FPS10
Canteadoras rectilíneas · FPS10. Espesor: 3–20 mm. Composición de 6 estaciones de desbaste y pulido.
- Muelas y estaciones de pulido
- 6
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 150 × 150 mm
Conoce cómo trabaja
Tecnología de la serie.
Transporte y espesor
Correas dentadas de acero y sistema mecánico de adaptación al espesor. Las guías de entrada y salida sostienen la hoja durante el avance.
Ajuste de muelas
Regulación independiente de las muelas diamantadas y automática del pulido. La configuración puede incluir pulido con óxido de cerio.
Control y refrigeración
PLC para gestionar el proceso, refrigeración en circuito cerrado y agitador del depósito de cerio cuando corresponde.
Entrada del vidrio
La guía de entrada permite regular la eliminación de material hasta 4 mm sin intervenir en las muelas de diamante, excepto en FPS10 y FPS15S7.
SCHIATTI · Gama FPS
La FPS20R, en funcionamiento.
Canteado de vidrio en planta
Vídeo de GLASSAMERICA · Modelo mostrado: FPS20R.
Demostración de la gama FPS. La configuración varía según el modelo.
Ver en YouTube ↗El vídeo de YouTube se carga al pulsar reproducir.
SCHIATTI · FPS10
Datos técnicos.
- Muelas y estaciones de pulido
- 6
- Composición
- D + 2FD + 2FL + L
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 150 × 150 mm
- Carga máxima
- 1000 kg
- Altura de trabajo
- 765 mm
- Potencia instalada
- 8,1 kW
- Capacidad de los depósitos
- 195 l
- Consumo de aire
- 8 Nl/min
- Velocidad de avance
- 0,5–5 m/min
- Peso total
- 1.823 kg
Entender el acabado
Muelas y perfiles de trabajo.
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
FPS10
6 estaciones · D + 2FD + 2FL + L
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
Adaptar la configuración
Accesorios opcionales.
Opcionales de la gama FPS. Consulta la configuración disponible para tu FPS10.
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
FPS10
Plano original publicado por SCHIATTI para FPS-10.
Documentación original · 05/2022

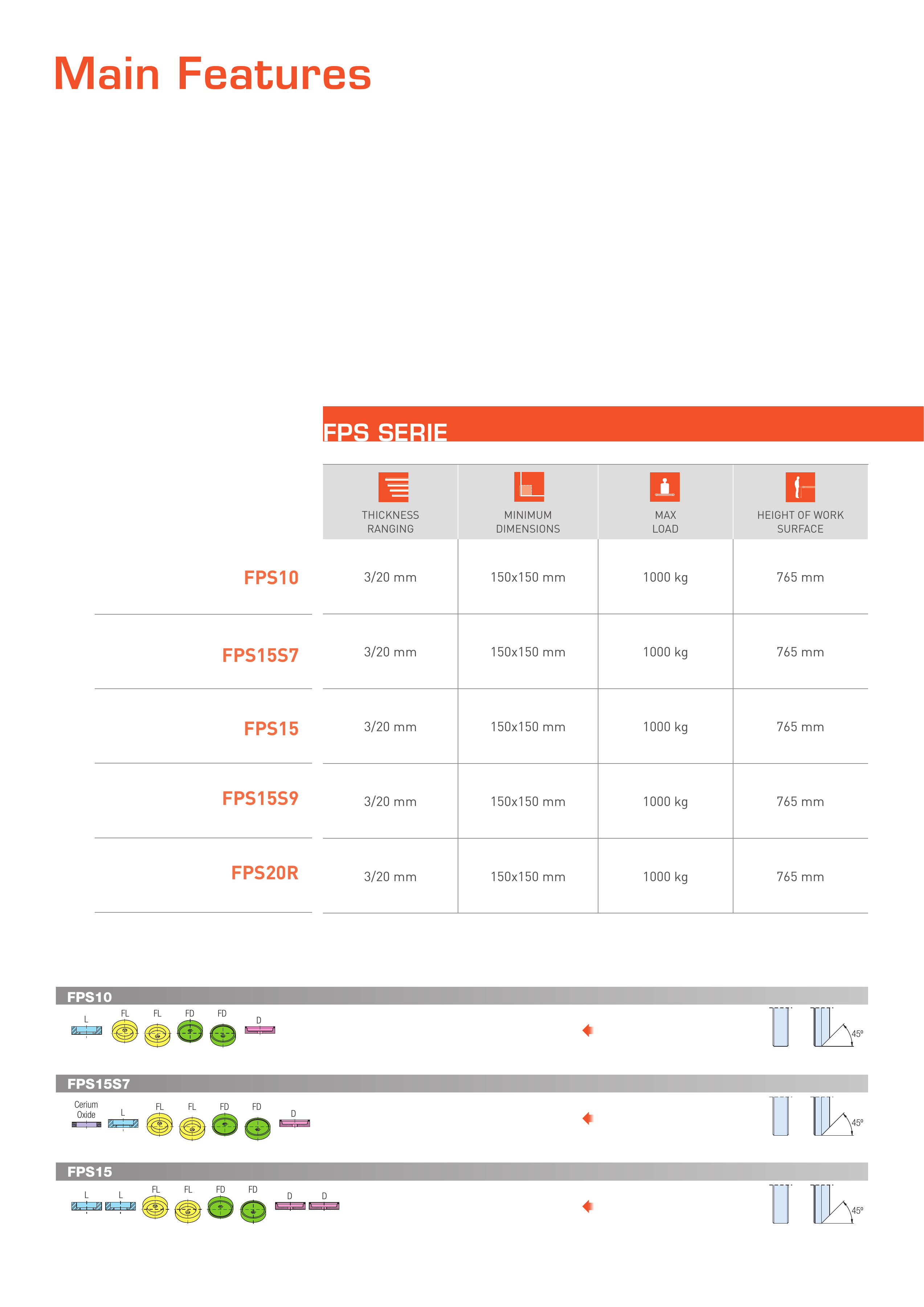

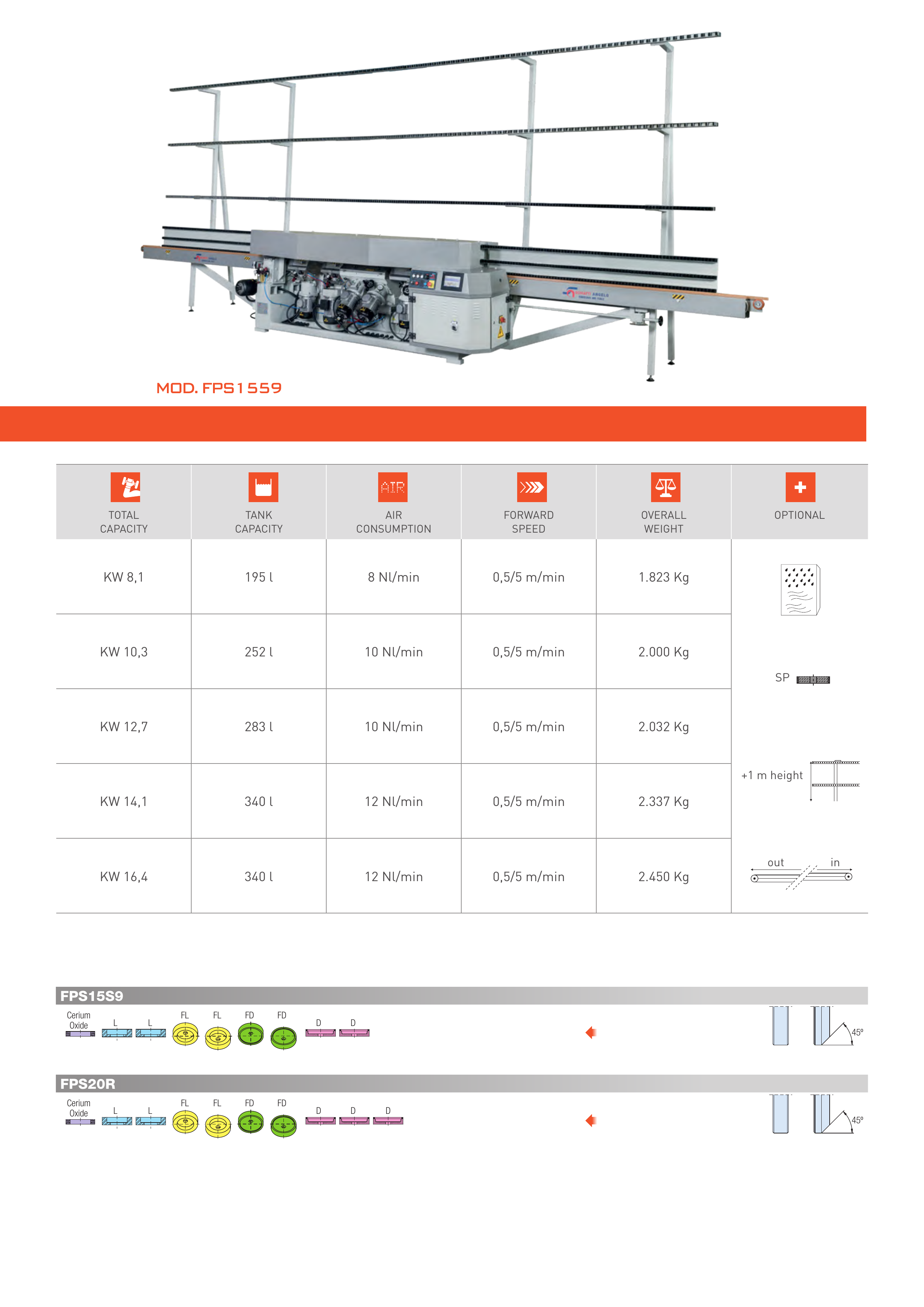

Tablas y esquemas del catálogo.
Edición 05/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 12 páginas de PDF · 2,1 MB
FPS
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
