SCHIATTI · Canteadoras rectilíneas
FPS
Canteado rectilíneo para obtener canto plano con aristas.
- Modelos
- 5
- Espesor del vidrio
- 3–20 mm
- Aplicación
- Canteadoras rectilíneas
Elegir dentro de la serie
Compara sus modelos.
FPS15S7
7 muelas
D + 2FD + 2FL + L + CO
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 150 × 150 mm
FPS15S9
9 muelas
2D + 2FD + 2FL + 2L + CO
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 150 × 150 mm
FPS20R
10 muelas
3D + 2FD + 2FL + 2L + CO
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 150 × 150 mm
Conoce cómo trabaja
Tecnología de la serie.

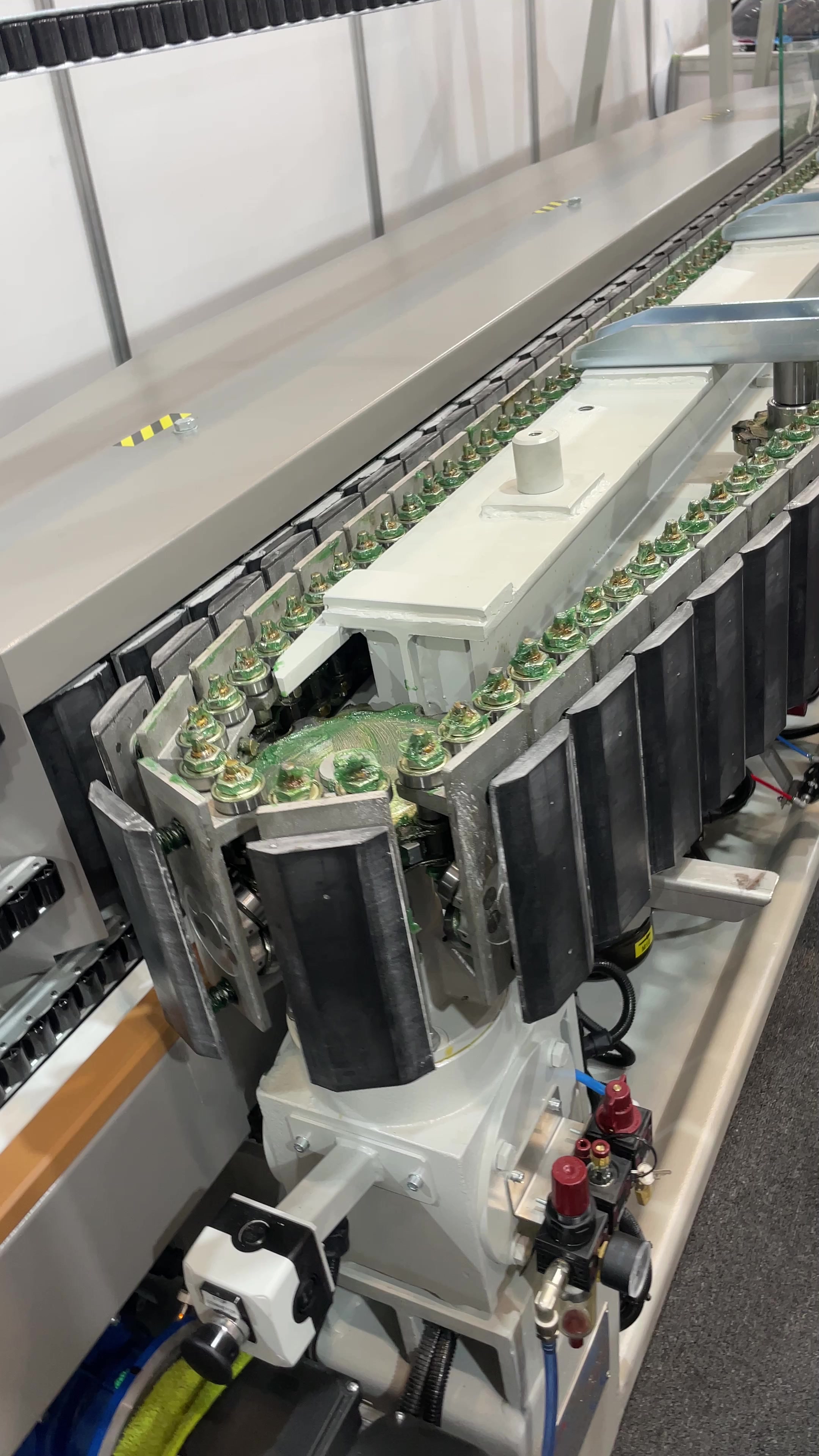

Ampliar foto ↗Transportador con adaptación al espesor.
El transportador principal se desliza sobre rodamientos de bolas. Tiene una parte posterior fija y una parte frontal con muelles que se adapta a los distintos espesores sin intervención del operador.
Las zapatas acompañan el vidrio durante el canteado. Las correas dentadas de poliuretano con alma de acero realizan la alimentación de las piezas.

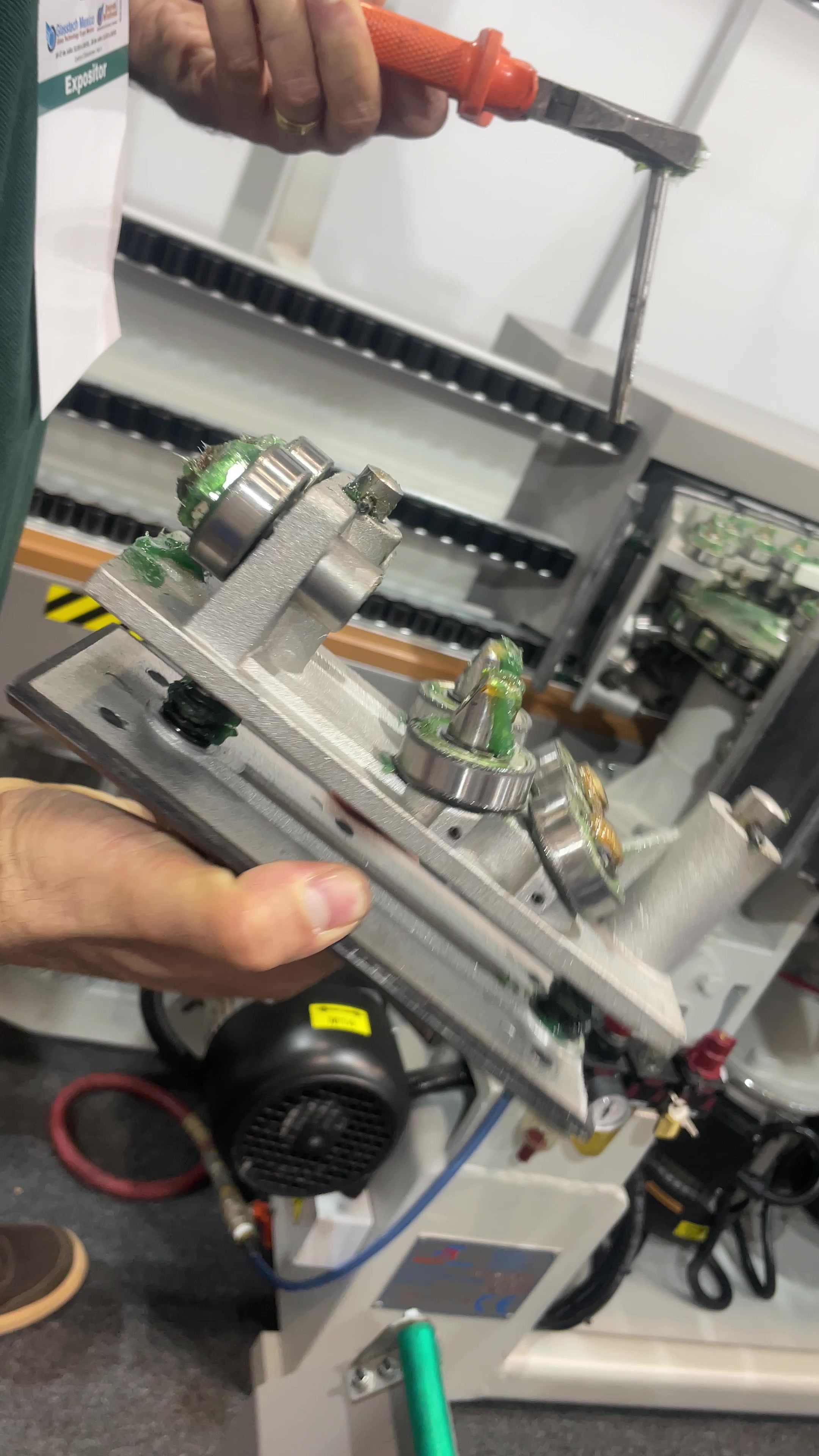

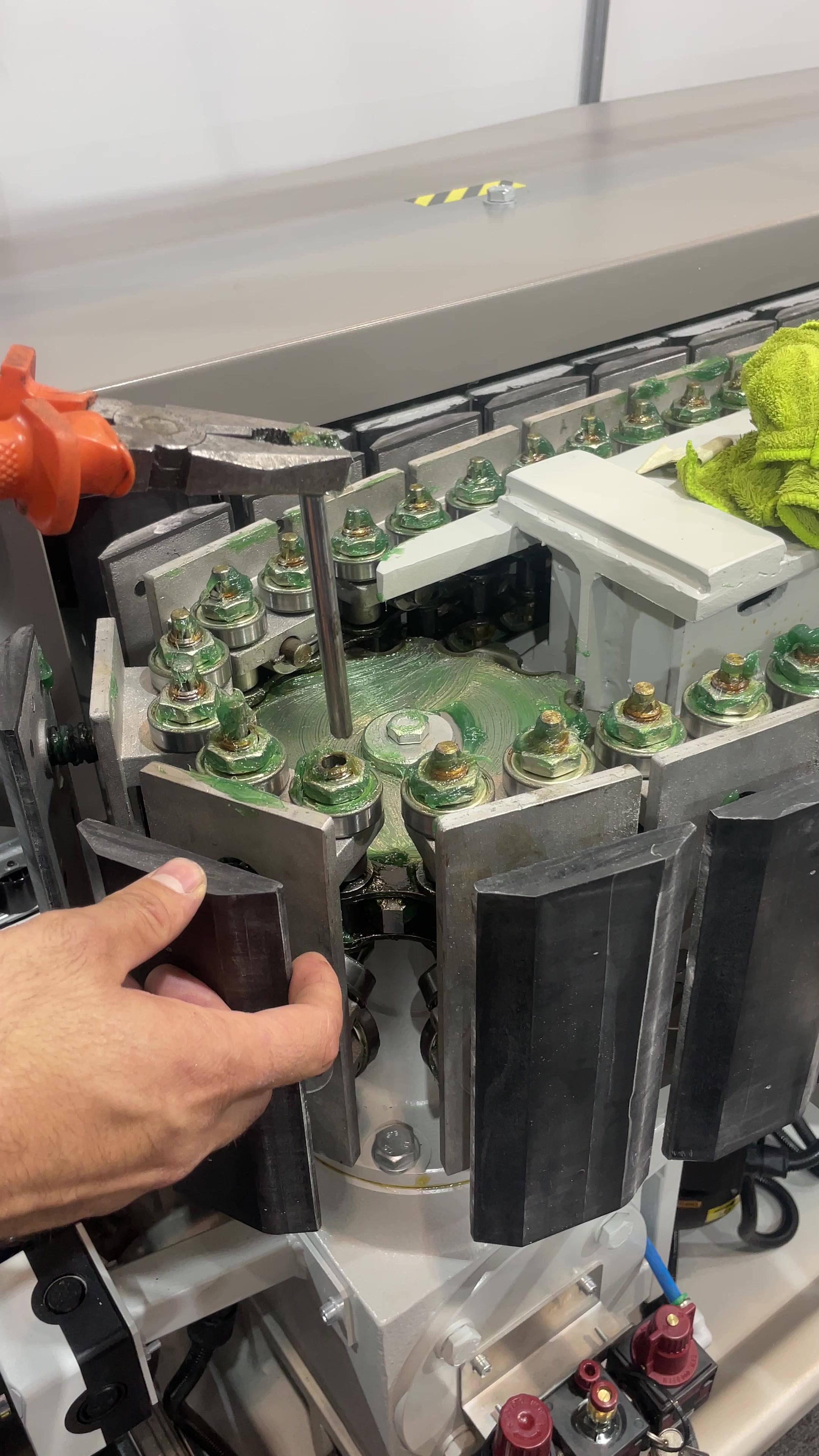

Mantenimiento de las zapatas.
Las zapatas se extraen retirando dos simples pasadores. Una vez fuera, los rodamientos quedan accesibles para su limpieza y mantenimiento.
Ampliar foto ↗

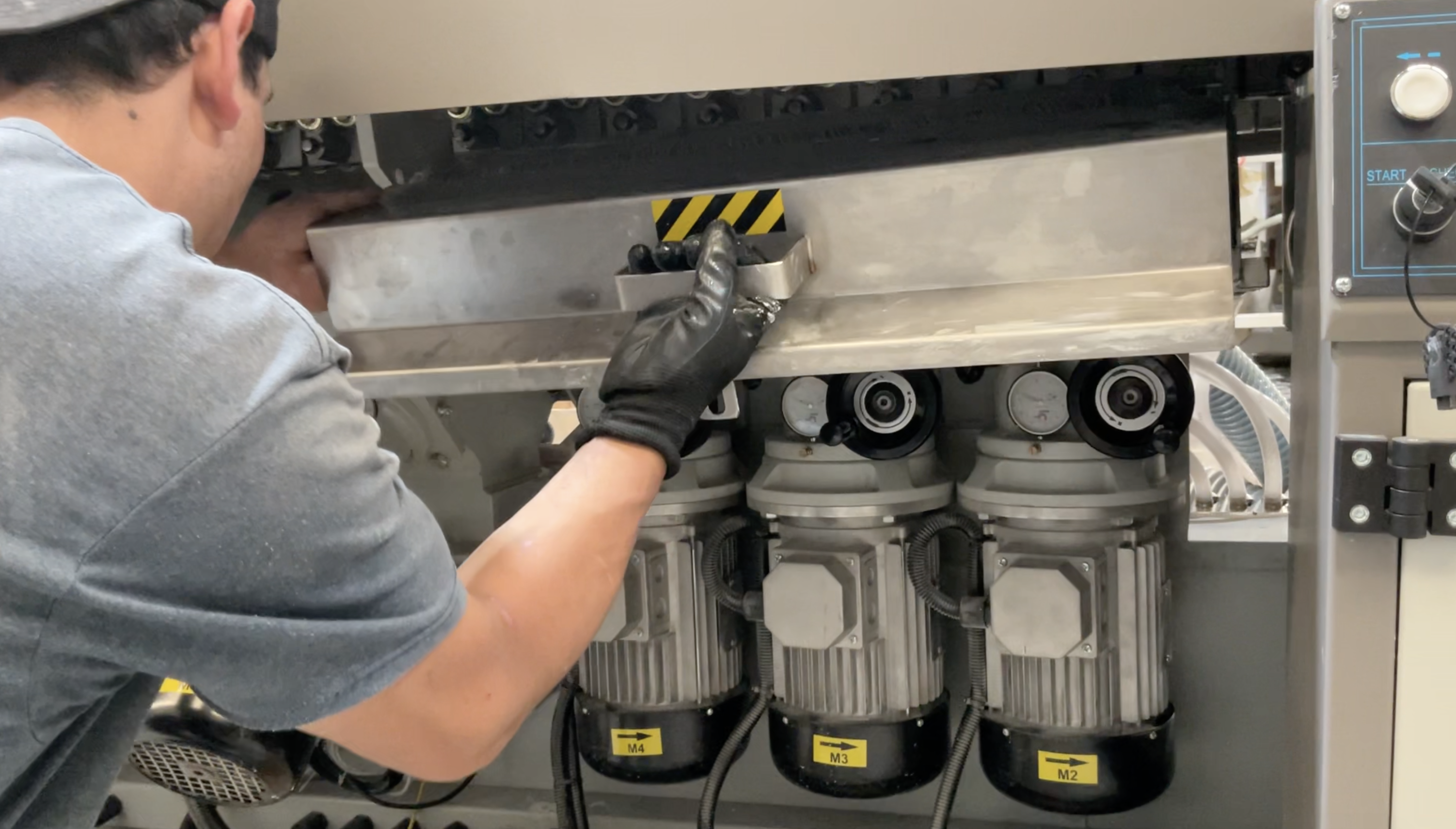

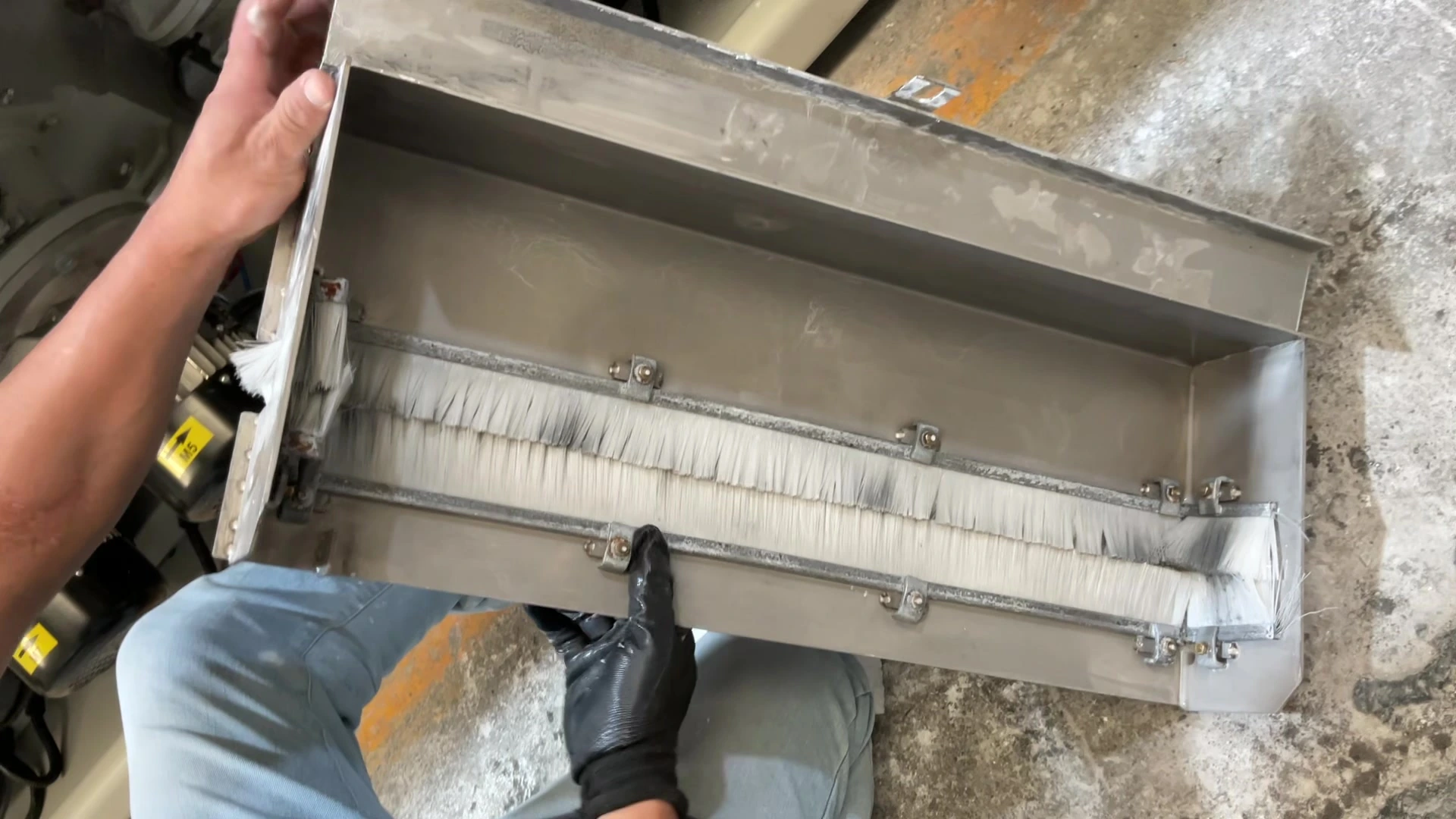

Ampliar foto ↗Cepillos de fácil mantenimiento.
El conjunto se retira fácilmente para limpiar y sustituir los cepillos, simplificando el mantenimiento de la canteadora.
Ampliar foto ↗

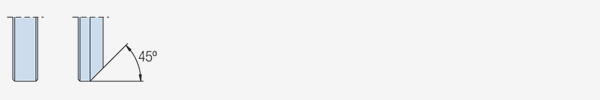

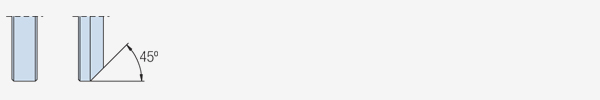

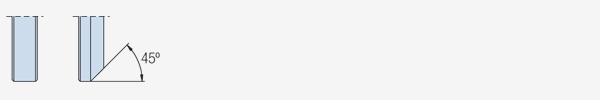

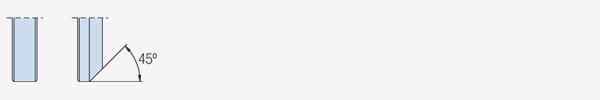

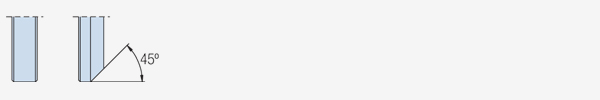

Ampliar foto ↗Canto plano con aristas
Las muelas de desbaste, aristado y pulido trabajan el canto en una pasada. La composición cambia entre FPS10, FPS15S7, FPS15, FPS15S9 y FPS20R.
Ajuste de muelas
Regulación independiente de las muelas diamantadas y automática del pulido. La configuración puede incluir pulido con óxido de cerio.
Control y refrigeración
PLC para gestionar el proceso, refrigeración en circuito cerrado y agitador del depósito de cerio cuando corresponde.
Entrada del vidrio
La guía de entrada permite regular la eliminación de material hasta 4 mm sin intervenir en las muelas de diamante, excepto en FPS10 y FPS15S7.
SCHIATTI · Gama FPS

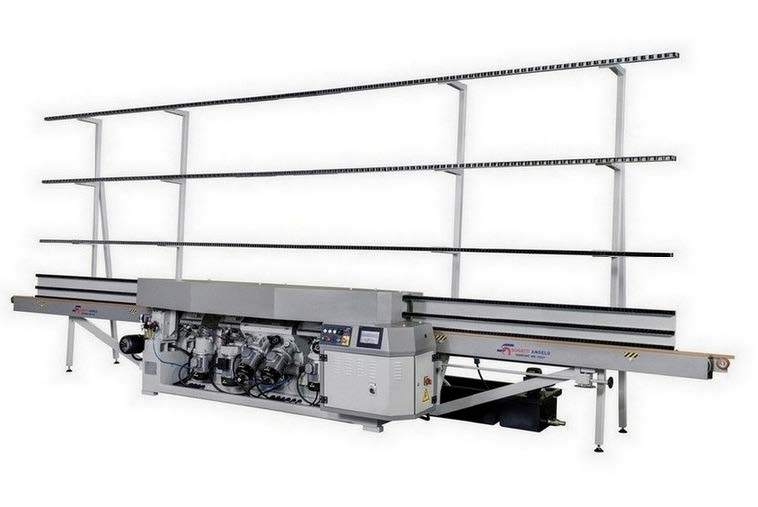

La FPS20R, en funcionamiento.
Canteado de vidrio en planta
Vídeo de GLASSAMERICA · Modelo mostrado: FPS20R.
Demostración de la gama FPS. La configuración varía según el modelo.
Ver en YouTube ↗El vídeo de YouTube se carga al pulsar reproducir.
SCHIATTI · FPS
Datos técnicos.
| Dato | FPS10 | FPS15S7 | FPS15 | FPS15S9 | FPS20R |
|---|---|---|---|---|---|
| Muelas | 6 | 7 | 8 | 9 | 10 |
| Composición | D + 2FD + 2FL + L | D + 2FD + 2FL + L + CO | 2D + 2FD + 2FL + 2L | 2D + 2FD + 2FL + 2L + CO | 3D + 2FD + 2FL + 2L + CO |
| Espesor del vidrio | 3–20 mm | 3–20 mm | 3–20 mm | 3–20 mm | 3–20 mm |
| Dimensión mínima | 150 × 150 mm | 150 × 150 mm | 150 × 150 mm | 150 × 150 mm | 150 × 150 mm |
| Carga máxima | 1000 kg | 1000 kg | 1000 kg | 1000 kg | 1000 kg |
| Altura de trabajo | 765 mm | 765 mm | 765 mm | 765 mm | 765 mm |
| Potencia instalada | 8,1 kW | 10,3 kW | 12,7 kW | 14,1 kW | 16,4 kW |
| Capacidad de los depósitos | 195 l | 252 l | 283 l | 340 l | 340 l |
| Consumo de aire | 8 Nl/min | 10 Nl/min | 10 Nl/min | 12 Nl/min | 12 Nl/min |
| Velocidad de avance | 0,5–5 m/min | 0,5–5 m/min | 0,5–5 m/min | 0,5–5 m/min | 0,5–5 m/min |
| Peso total | 1.823 kg | 2.000 kg | 2.032 kg | 2.337 kg | 2.450 kg |
| Plano del fabricante |
Entender el acabado
Muelas y perfiles de trabajo.
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.

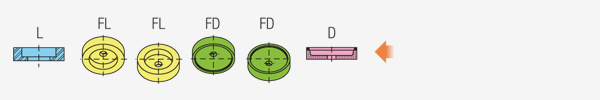

FPS10
6 muelas · D + 2FD + 2FL + L

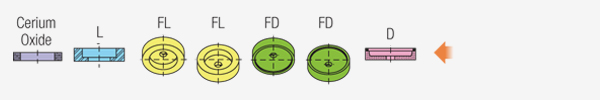

FPS15S7
7 muelas · D + 2FD + 2FL + L + CO

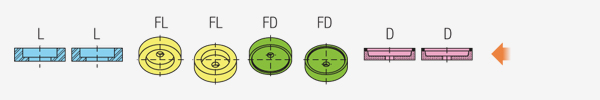

FPS15
8 muelas · 2D + 2FD + 2FL + 2L

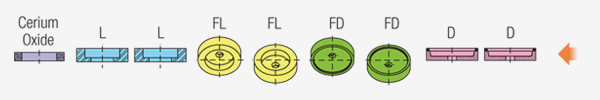

FPS15S9
9 muelas · 2D + 2FD + 2FL + 2L + CO

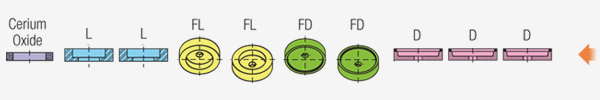

FPS20R
10 muelas · 3D + 2FD + 2FL + 2L + CO
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- CO
- Fieltro de pulido con óxido de cerio
Adaptar la configuración
Accesorios opcionales.
Opcionales de la gama FPS. Consulta la disponibilidad para el modelo elegido.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 12 páginas de PDF · 2,1 MB
FPS
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
