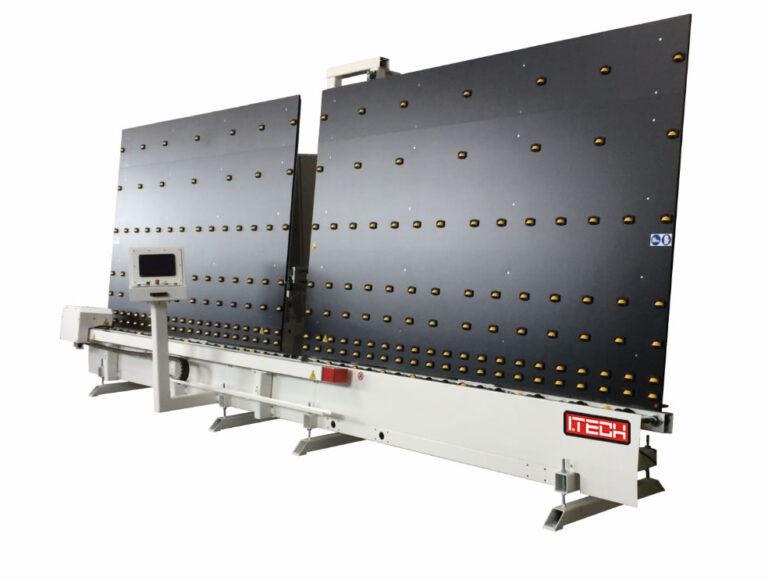

Robot de sellado TAURO

Robot de un cabezal para sellar doble y triple acristalamiento y formas, con mezcla de componentes ajustable.

Consultar este equipo ↗Ver documentación ↓

Robot de sellado TAURO · Instalación y configuración — Robot de sellado TAURO1 / 2

Formato mínimo de vidrio: L400 mm × H200 mm
Formato máximo de vidrio: L3000 mm × H1600 mm – H2000 mm – H2500 mm (longitud ampliable bajo pedido)
Espesor mínimo: 12 mm

En tu trabajo

Automatizar el sellado perimetral.

Sellado de unidades dobles y triples y de vidrio con formas.
Aplicación de polisulfuro, silicona o poliuretano con el sistema de dosificación adecuado.

El cabezal, la boquilla y el transporte se eligen según el separador, la profundidad de sellado y la geometría de las unidades.

Conoce cómo trabaja

La tecnología, al detalle.

Lectura y seguimiento del vidrio

Los sensores del transporte y del cabezal proporcionan la información que utiliza el control multieje. La boquilla se posiciona automáticamente para seguir el perímetro.

Mezcla regulable

La proporción de base y catalizador se ajusta desde la pantalla táctil. Esta regulación permite adaptar la dosificación al sellante y a sus condiciones de trabajo.

Transporte de unidades triples

Los apoyos del sistema de tracción mantienen en posición la hoja central. La cadena sincronizada limita el contacto con las zonas ya selladas.

Trabajo con formas

El control admite formas predefinidas o archivos DXF. La geometría se combina con la configuración del cabezal y el rango de trabajo del equipo.

Temperatura del componente A

El calentamiento se incorpora según equipamiento para estabilizar la temperatura de trabajo. La doble jeringa es opcional y permite mantener la alimentación durante la recarga.

Limpieza y mantenimiento

Los puntos de engrase son accesibles y los componentes de extrusión están preparados para su limpieza o sustitución. Puede añadirse un sistema de lavado externo.

Demostraciones del equipo

El trabajo, en vídeo.

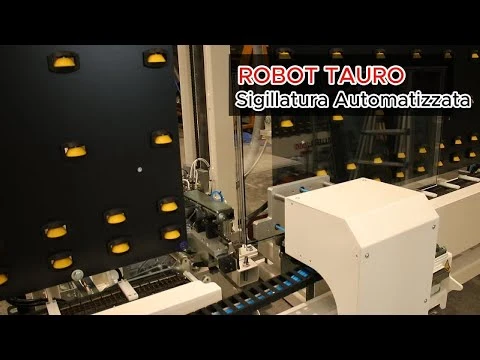

TAURO · Robot de sellado

Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.

Ver en YouTube ↗

ITECH · Robot de sellado TAURO

Datos técnicos.

Formato mínimo de vidrio: L400 mm × H200 mm
Formato máximo de vidrio: L3000 mm × H1600 mm – H2000 mm – H2500 mm (longitud ampliable bajo pedido)
Espesor mínimo: 12 mm
Espesor máximo: 60 mm (mayor espesor bajo pedido)
Profundidad máxima de sellado: 17 mm (mayor profundidad bajo pedido)
Espesor del separador: 6 mm – 24 mm (boquilla estándar) | 20 mm – 30 mm (cabezal opcional para mayor espesor)
Posicionado de boquilla: automático
Velocidad máxima de extrusión: 18 m/min
Velocidad máxima de transporte: 25 m/min max
Sellado de triple acristalamiento: Sí
Sellado de formas: Sí (formas predefinidas o archivo DXF)
Sellado de unidades estructurales: No
Descarga de grandes paneles: No
Tipos de sellador: polisulfuro, silicona o poliuretano
Relación de componentes A/B: variable electrónicamente en pantalla táctil
Potencia publicada: 10 kW
Tensión: 400 V – 50 Hz 3 fases + tierra + neutro
Carga máxima: 250 kg
Altura de transporte del vidrio: 650 mm (±50 mm) (altura ajustable según requisitos)

La tabla técnica de la web y el catálogo indican 18 m/min de extrusión máxima; el texto descriptivo menciona 12 m/min. La profundidad estándar publicada es 17 mm; mayor profundidad y espesor requieren configuración específica.

Preparar tu equipo

Equipamiento y configuración.

Dimensiones de la ficha web · mm
Altura / versión	A	B	C	D	E
H1600	6400	2050	2260	500	1160
H2000	6400	2050	2260	500	1160
H2500	6400	2050	2260	500	1160

Opcionales y configuración

Doble jeringa para dar continuidad a la extrusión durante la recarga.
Cabezal para separadores de 20–30 mm, distinto de la boquilla estándar.
Transportadores de entrada y salida adicionales para unidades largas.
Sensor láser para medir la separación entre vidrio y perfil.
Calentamiento del componente A y sistema de limpieza según equipamiento.

Dimensiones y montaje

Planos del fabricante.

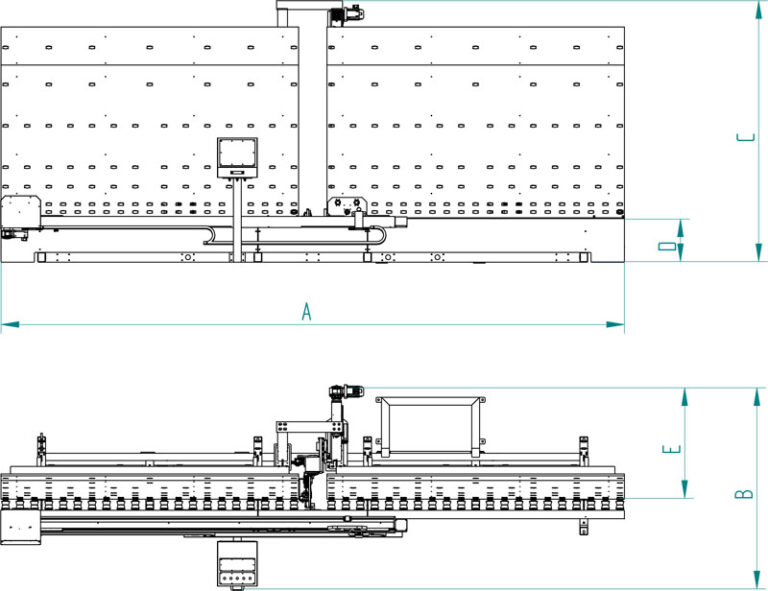

Robot de sellado TAURO · Plano de dimensiones

Las letras de los planos corresponden a la tabla dimensional publicada. Imágenes originales ampliables; las cifras se ofrecen también como texto.

Documentación de ITECH

Catálogos y fichas.

PDF · 19 páginas

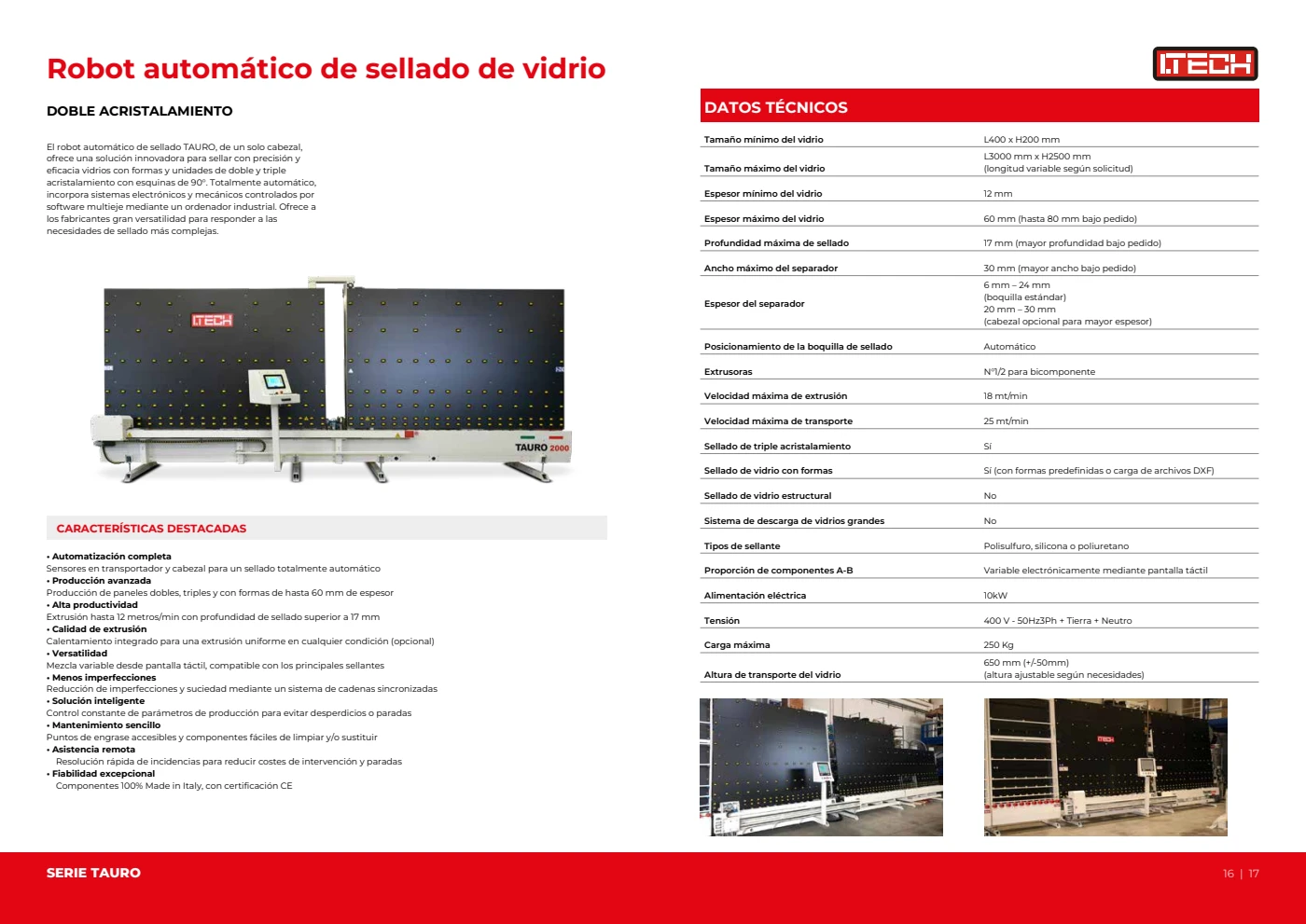

Catálogo general ITECH en español

Página 9 del PDF · Catálogo completo en español.
