IT116S · Mesa giratoria de sellado

Mesa giratoria con ventosa central y brazos extensibles para facilitar el sellado manual.

Consultar este equipo ↗Ver documentación ↓

IT116S · Mesa giratoria de sellado · Instalación y configuración — IT116S · Mesa giratoria de sellado1 / 3

Capacidad de carga de vidrio: 100 kg
Formato mínimo sobre ventosa central: 160 mm × 160 mm
Tensión: 220 Vac 50 Hz

En tu trabajo

Girar la unidad para acceder a su perímetro.

Apoyo y giro de unidades de vidrio aislante durante el sellado manual.
Sujeción ajustable para piezas pequeñas y formatos medianos o grandes.

La mesa permite orientar la unidad hacia el operario. La velocidad de giro y los apoyos se adaptan al tamaño del vidrio.

Conoce cómo trabaja

La tecnología, al detalle.

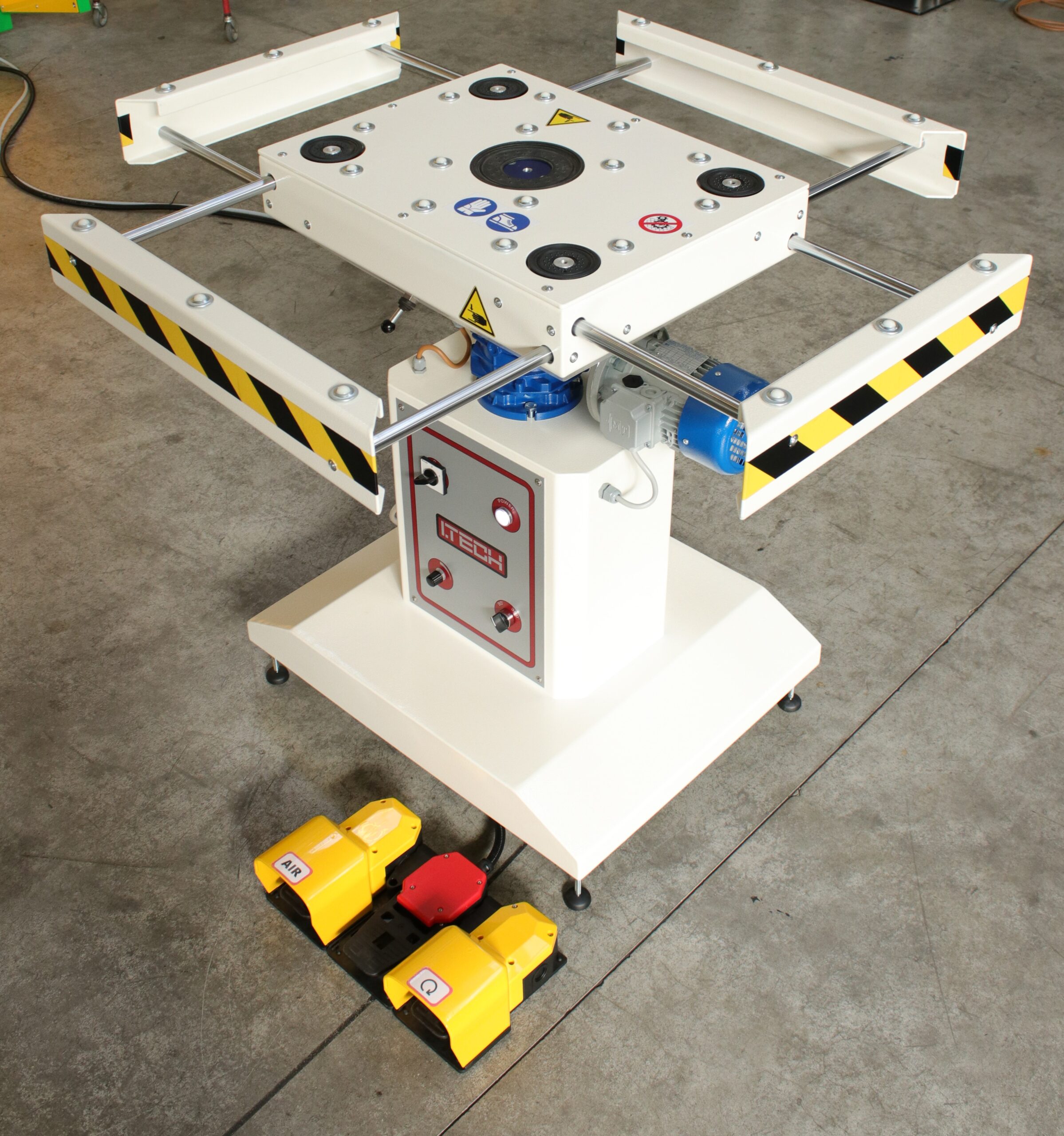

Ventosas según el formato

Una ventosa central móvil sujeta los vidrios pequeños. Para formatos mayores se utilizan cuatro ventosas en las esquinas y brazos extensibles.

Giro regulable

El variador permite ajustar la velocidad de forma continua. Los movimientos de 90° a 360° facilitan el acceso a los lados de la unidad.

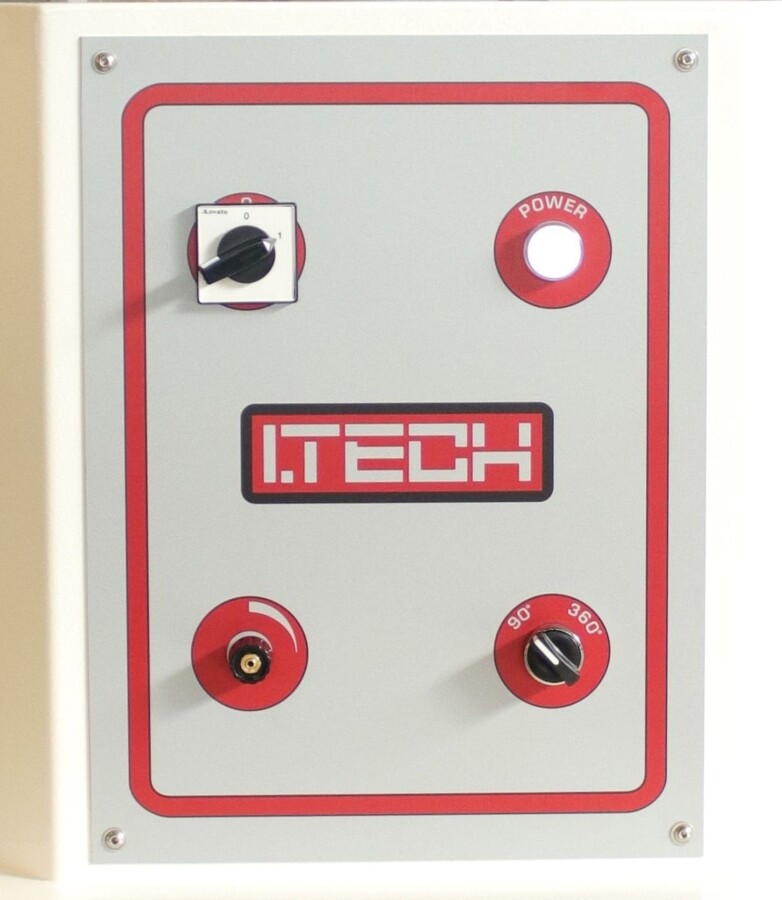

Colocación y mando

Las bolas de apoyo ayudan a posicionar el vidrio. El selector permite cambiar entre tamaños sin desmontar los componentes; el movimiento queda condicionado a la activación de las ventosas.

Demostraciones del equipo

El trabajo, en vídeo.

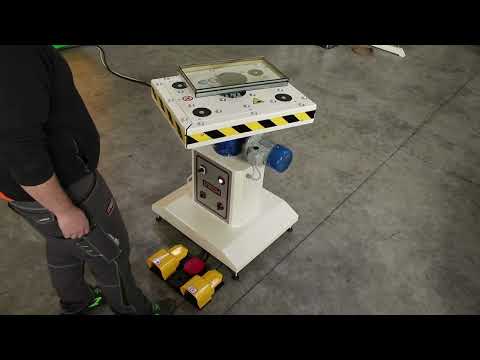

Mesa giratoria de sellado

Vídeo del canal oficial ITECH. La ejecución y sus accesorios se identifican en la demostración; consultar la configuración de la oferta.

Ver en YouTube ↗

ITECH · IT116S · Mesa giratoria de sellado

Datos técnicos.

Capacidad de carga de vidrio: 100 kg
Formato mínimo sobre ventosa central: 160 mm × 160 mm
Tensión: 220 Vac 50 Hz
Potencia publicada: 0.50 kW
Formato publicado, brazos cerrados: 700 mm × 560 mm
Formato publicado, brazos abiertos: ± 1080 mm × 1220 mm
Longitud: 630 mm
Anchura: 750 mm
Altura: ± 960 mm
Peso: 130 kg

La tabla de dimensiones A–E no coincide exactamente con las medidas generales publicadas. Ambas se muestran como referencias de la web; confirmar el montaje de brazos y apoyos.

Preparar tu equipo

Equipamiento y configuración.

Dimensiones de la ficha web · mm
Altura / versión	A	B	C	D	E
Configuración publicada	780	620	980	700	540

Dimensiones y montaje

Planos del fabricante.

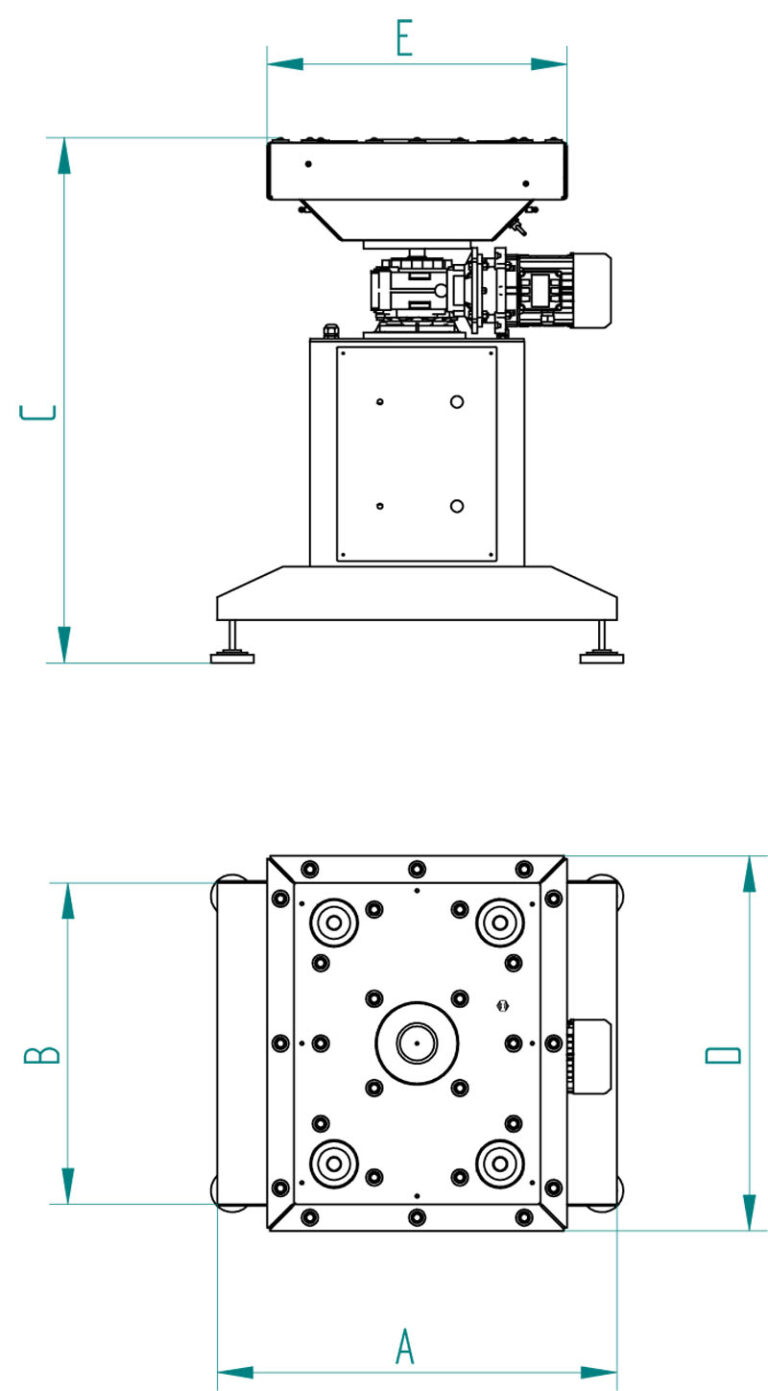

IT116S · Mesa giratoria de sellado · Plano de dimensiones

Las letras de los planos corresponden a la tabla dimensional publicada. Imágenes originales ampliables; las cifras se ofrecen también como texto.

Documentación de ITECH

Catálogos y fichas.

PDF · 19 páginas

Catálogo general ITECH en español

Página 17 del PDF · Catálogo completo en español.

Abrir documento ↗Guardar PDF ↓

Web oficial · ITECH
