Almacenamiento y carga

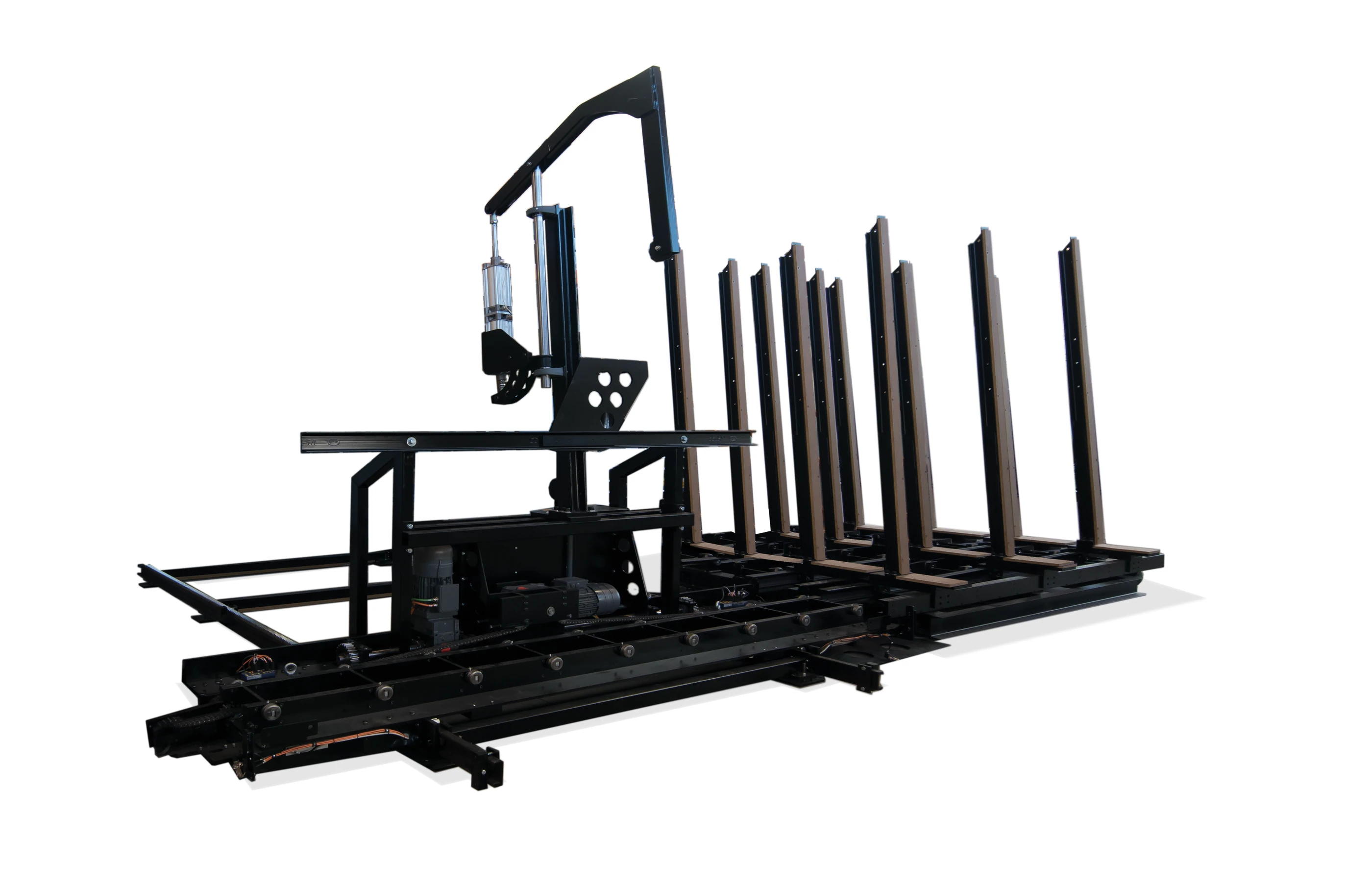

SR-03
El caballete se mueve hasta el punto de carga.
Formato máximo3.700 × 2.550 mm
TUROMAS · Almacenamiento y carga ↗
SR · Almacén automático
El caballete se mueve hasta el punto de carga.
El shuttle transporta los caballetes entre posiciones y puestos de carga. La distribución puede usar uno o varios pasillos y uno o dos shuttles en un mismo pasillo.
- Espesor del vidrio
- 1,8–25 mm
- Velocidad
- 30 m/min
- Aceleración
- 0,8 m/s²
- Tiempo mínimo de ciclo
- 60 s
La aplicación
Organizar el vidrio antes del corte.
El shuttle transporta los caballetes entre posiciones y puestos de carga. La distribución puede usar uno o varios pasillos y uno o dos shuttles en un mismo pasillo.
El dimensionado se estudia con los formatos, los pesos y la disposición real de tu fábrica.
Valorar mi aplicación ↗SR · Almacén automático · Configuraciones
Conoce cada modelo.
Conoce cómo trabaja
La tecnología, al detalle.
01

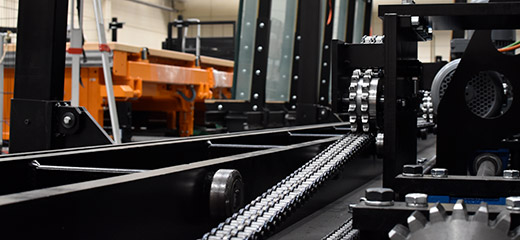

Tracción continua
El sistema desplaza el caballete hacia y desde el shuttle, controlando posición y movimiento durante el ciclo.
02

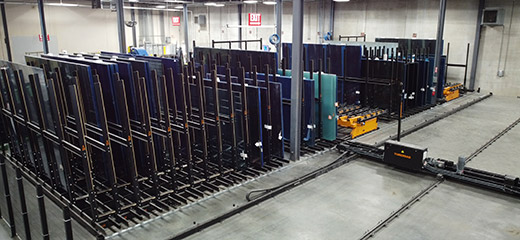

Distribución del almacén
La implantación se adapta a pasillos, columnas y zonas de recarga, de acuerdo con el proyecto.
03

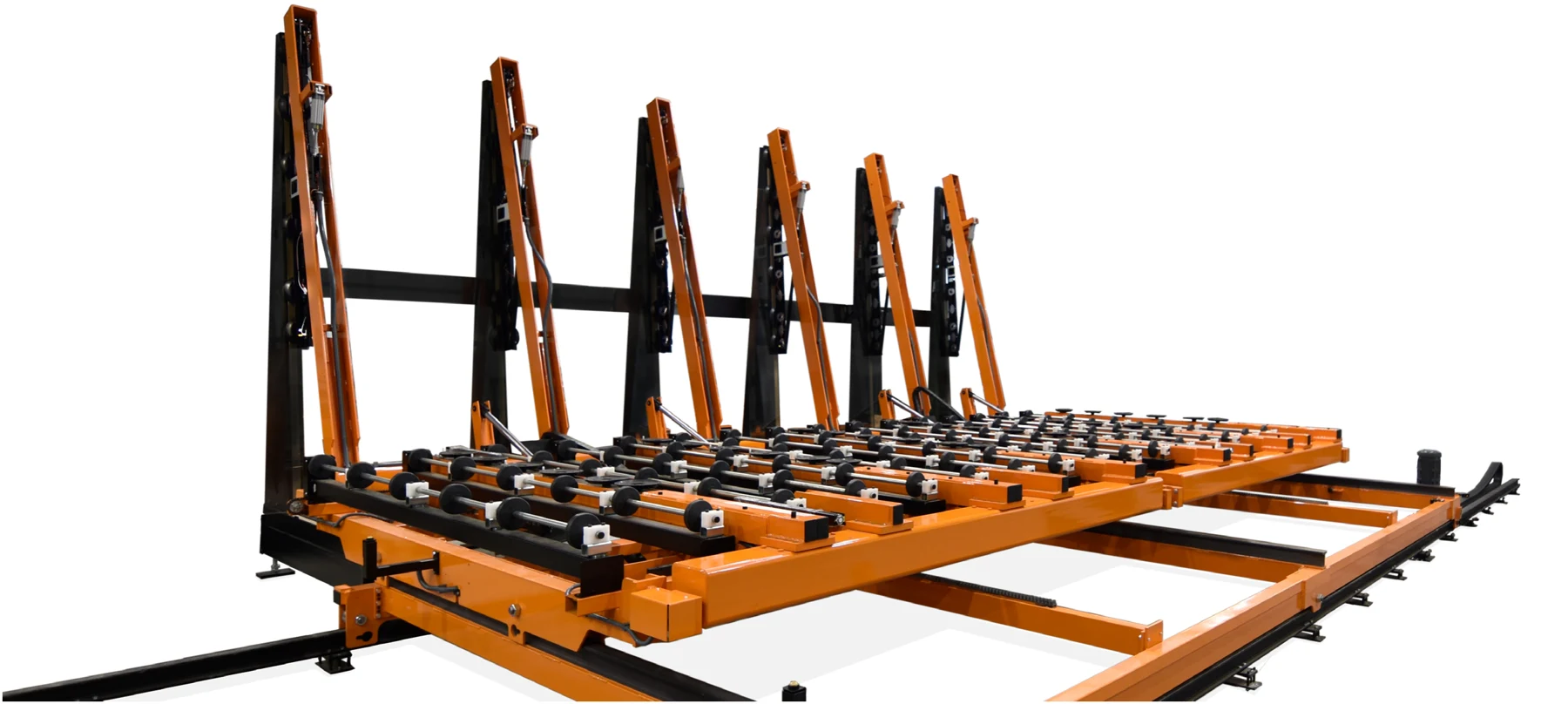

Alimentar la línea
El almacén se combina con un cargador LR o una mesa VA adecuada al formato y a la altura del vidrio. Para hojas de menos de 2.200 mm de altura, es necesario estudiar apoyos adicionales en la combinación con RUBI VA.
04

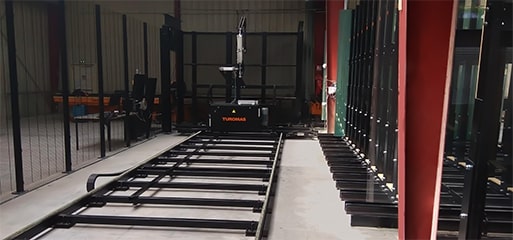

Pasillos paralelos
Varios shuttles pueden trabajar de forma coordinada en pasillos paralelos, según la distribución del almacén.
05

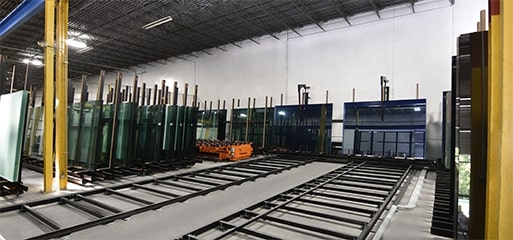

Dos shuttles en un pasillo
Cuando la producción lo requiere, dos shuttles pueden compartir un pasillo y trabajar coordinados.
06

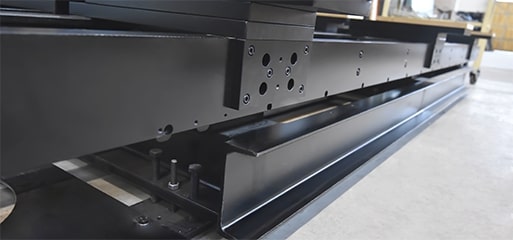

Estructura y capacidad de carga

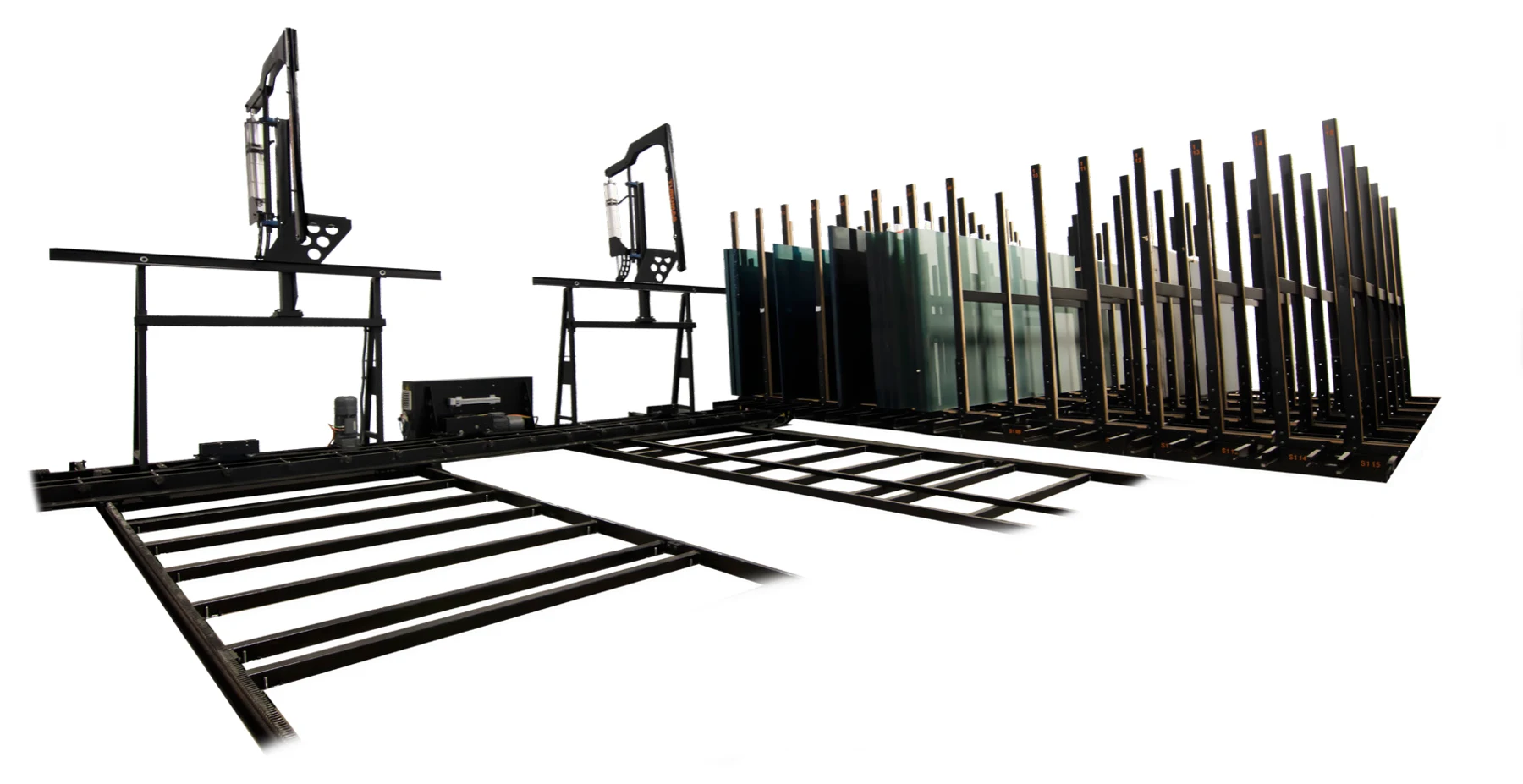

El diseño busca reducir vibraciones y mantener la estabilidad durante el movimiento de los caballetes cargados. Capacidad del caballete SR-03: Las anchuras de 250 y 300 mm corresponden a 5 y 6 t. Las opciones de 350 y 400 mm corresponden a 7 y 8 t y requieren cargador terrestre. Capacidad SR-06 y SR-07: Las anchuras de 250, 300, 350 y 400 mm corresponden respectivamente a 10, 12, 14 y 16 t por caballete.
07

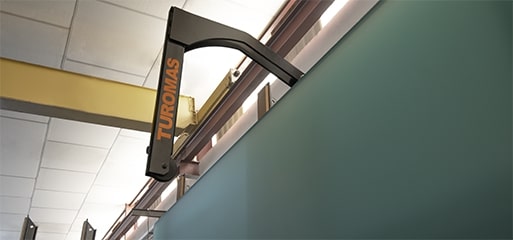

Sujeción antivuelco
Uno o varios brazos articulados acompañan el vidrio durante el desplazamiento. La configuración puede permitir recargar sobre el propio shuttle.
08

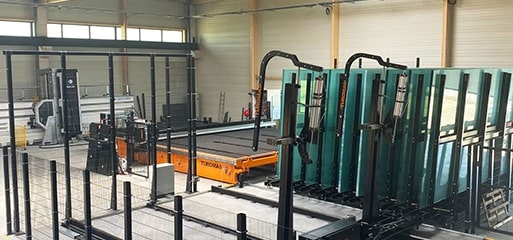

Ampliación por etapas
El diseño modular permite estudiar ampliaciones del número de caballetes y del área de almacenamiento.
09
Datos para organizar la producción
La integración con el software TUROMAS permite utilizar los datos del almacén y coordinar el flujo de trabajo. Las aplicaciones se definen con el proyecto.
10
Asistencia remota
El servicio técnico puede acceder al equipo por Internet para revisar su estado y ayudar en el diagnóstico, con autorización previa del cliente.
11
Puesto de control
El pupitre reúne los mandos y la información de funcionamiento del almacén. Su ubicación se adapta a la instalación.
TUROMAS · SR · Almacén automático
El trabajo, en vídeo.

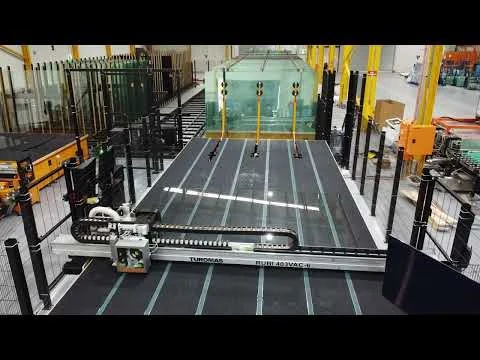

SR-03 · Almacén automático
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗Los vídeos se cargan al pulsar reproducir. Comprueba en cada título el modelo o la gama mostrada.
Características de la gama
Todos los datos, a mano.
Capacidades y funcionamiento
- Espesor del vidrio
- 1,8–25 mm
- Velocidad
- 30 m/min
- Aceleración
- 0,8 m/s²
- Tiempo mínimo de ciclo
- 60 s
- Consumo publicado
- 4,5 kW
- Consumo de aire
- 100 l/min
Suministros y condiciones de instalación
- Alimentación 50 Hz
- 400 V ± 10 % · trifásica + tierra
- Alimentación 60 Hz
- 440 V o 480 V · trifásica + tierra
- Presión mínima del aire
- 7 bar
- Filtración del aire
- 1 micrómetro
- Temperatura de trabajo
- +5 °C a +40 °C
- Humedad de trabajo
- 50 % a 40 °C, sin condensación
Los tiempos mínimos de ciclo no son una cadencia garantizada. La capacidad depende del formato, el espesor, el peso del vidrio y la distribución elegida.
TUROMAS · Documentación original
Catálogo de la gama.
Catálogo 2025 · V1 · 28 páginas de PDF · 41,2 MB
SR
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de TUROMAS, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
