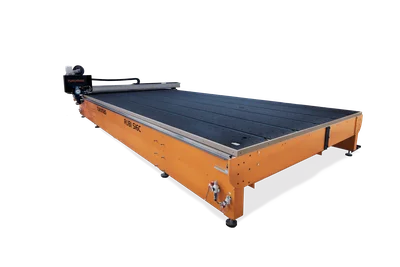

Mesa de corte con motores lineales magnéticos para 6.100 × 4.000 mm. Carga por correas.
El modelo RUBI 516AC forma parte de la serie RUBI 500. Consulta aquí sus capacidades, cómo maneja el vidrio y los equipos que pueden completar la instalación.
La aplicación
La entrada longitudinal y la carga mediante correas determinan cómo organizar la llegada de las hojas a la mesa. El posicionamiento es automático y la evacuación automática.
Relaciona la capacidad del transporte con el formato y el peso real de tus hojas.
Valorar mi aplicación ↗Conoce cómo trabaja
Los motores lineales magnéticos desplazan los ejes mediante imanes situados a lo largo de la mesa y del puente de corte. El accionamiento prescinde del sistema de piñón y cremallera y reduce el ruido y las necesidades de mantenimiento.
Selección automática entre cuatro herramientas, con rulina, lubricación y presión de corte independientes. El cabezal contempla una herramienta para vidrio de 0,55 a 2 mm. Ese trabajo requiere adaptar el colchón de aire; debe definirse al configurar la mesa.
El tablero de aluminio y el sistema TFS mantienen la planimetría. La moqueta de 5 mm y el colchón de aire facilitan el desplazamiento manual del vidrio.
El sistema TFS mantiene la superficie de trabajo plana para apoyar el vidrio durante el corte.
El escuadre electrónico compensa la orientación del vidrio.
El sensor comprueba el espesor antes de cortar.
El control adapta la presión y permite ajustar el inicio y el final de cada recorrido.
El puente se desplaza sobre guías situadas en los dos laterales de la mesa.
La rulina se orienta automáticamente para seguir la dirección de la trayectoria de corte.
La mesa obtiene el contorno del retal para preparar su aprovechamiento en nuevos trabajos.
Se corta una cara, se voltea la hoja y se utiliza el corte en espejo para hacer coincidir el trazado de ambas caras.
El escáner lee una plantilla y transforma los puntos medidos en un contorno de corte.
Una herramienta adaptada permite cortar vinilo y seguir los contornos definidos en el programa.
La gama contempla el trabajo con materiales cerámicos. El material y la herramienta adecuados se revisan al definir la aplicación.
Biblioteca de formas y trabajo con archivos DXF.
El editor permite preparar formas complejas y unir sus segmentos para obtener trayectorias continuas.
Los programas de optimización pueden transferirse mediante USB o red local; se comprueba la compatibilidad con el software de tu fábrica.
Los dos depósitos permiten elegir entre distintos aceites o alimentar una herramienta específica desde la interfaz de la máquina.
Sistema de carga: Correas. Formato: 6.100 × 4.000 mm.
El pupitre incluye una licencia de optimización. Las licencias adicionales se contratan aparte. La asistencia remota requiere autorización del cliente.
El aire acondicionado del cuadro eléctrico figura como incluido en las fichas de los modelos RUBI 500.
TUROMAS · RUBI 516AC
Cuéntanos qué trabajo quieres ver y te facilitamos una demostración de la configuración adecuada.
Solicitar demostración ↗Especificaciones del modelo
Los equipos adicionales y las opciones se definen con la configuración de la instalación. Consulta el catálogo original para ver sus planos y combinaciones.
Adaptar el equipo a tu trabajo
Elimina la capa bajo emisiva y la protección TPF en una operación. Incluye aspiración y admite recorridos rectos y formas.
Consultar esta opción ↗Potencia adicional: 5,7 kW.
Sistema de decapado para Low-E, TPF y EASYPRO®. Trabaja en dos fases y refrigera la muela para controlar su temperatura.
Consultar esta opción ↗
Impresión y aplicación de etiquetas a piezas y retales mediante el sistema integrado en el puente.
Consultar esta opción ↗
Marcado por tecnología UV o CO₂ integrado en el puente. Campo de marcado: 60 × 60 mm.
Consultar esta opción ↗El equipo en tu fábrica

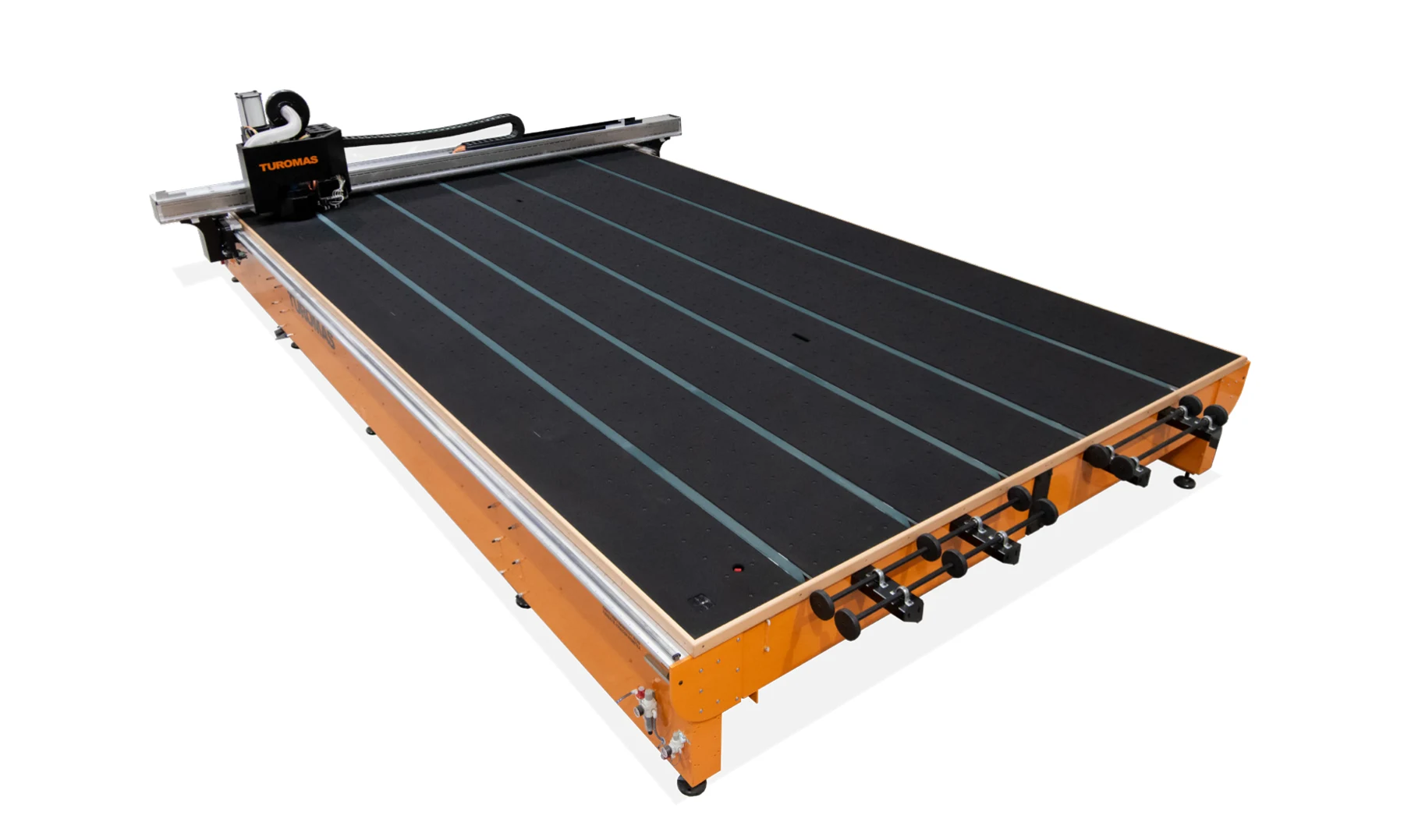

Amplía el plano para consultar las cotas y la configuración mostrada.
Ampliar plano ↗
Amplía el plano para consultar las cotas y la configuración mostrada.
Ampliar plano ↗Ejemplos del catálogo original. Revisa con GLASSAMERICA las cotas, los accesos y los equipos adicionales de la configuración que necesitas.
