01

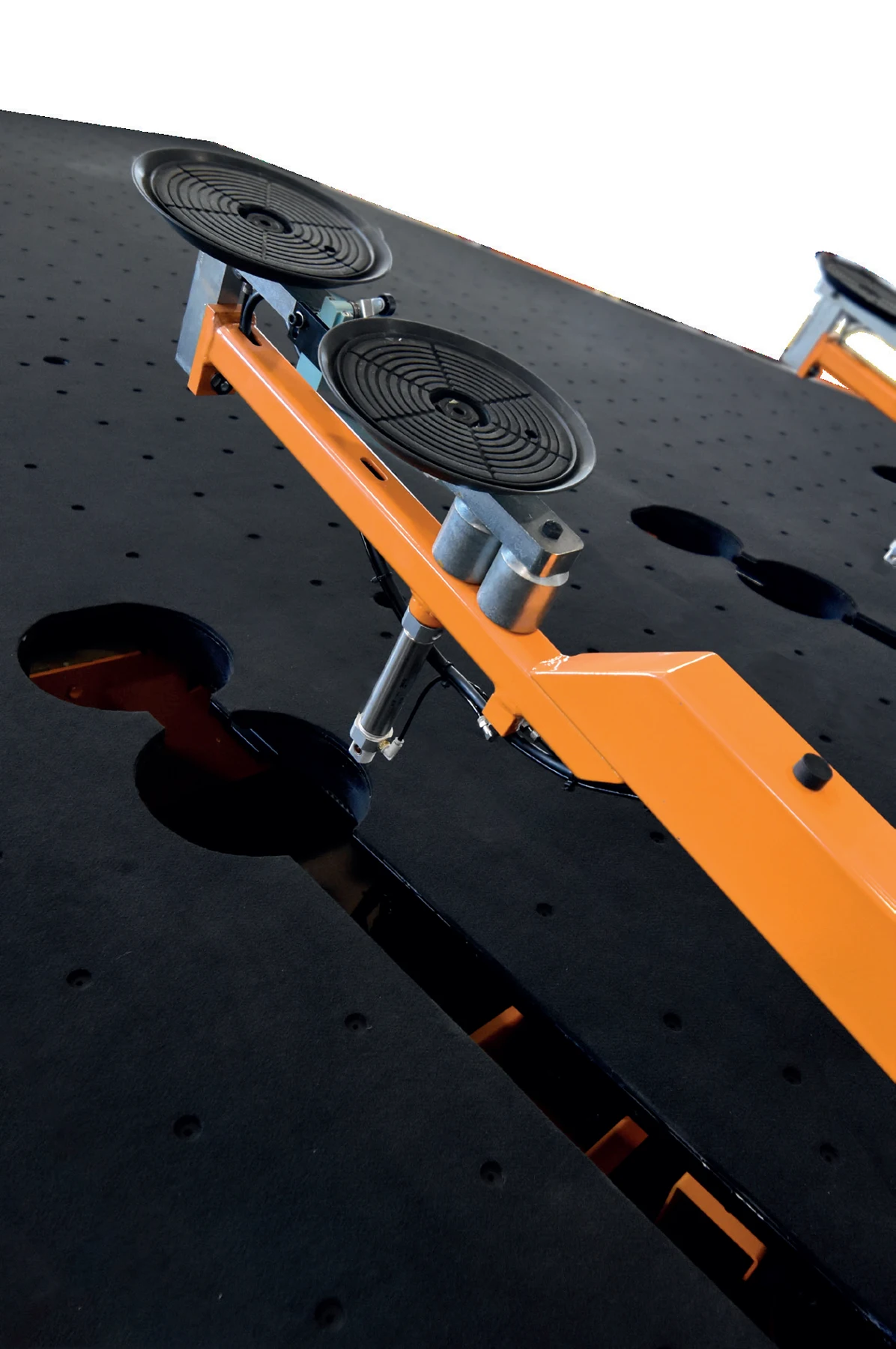

Carga de una hoja en cada ciclo
Los brazos basculantes incorporan ventosas y un mecanismo de separación de hojas. El vacío se activa al aproximarse al vidrio. El movimiento se regula mediante encoder, variador de frecuencia y grupo hidráulico.
TUROMAS · RUBI 300 ↗
RUBI 303VA
Carga con ventosas. Corte de vidrio monolítico.
Una mesa para cargar la hoja desde el caballete y realizar cortes rectos o con formas. La RUBI 303VA combina brazos con ventosas, posicionamiento automático y un cabezal con dos herramientas de corte.
- Formato máximo del vidrio
- 3.700 × 2.600 mm
- Espesor del vidrio
- 1,8–25 mm
- Precisión de corte
- ± 0,15 mm
- Capacidad de las ventosas
- 600 kg
La aplicación
Del caballete a la mesa de corte.
La configuración 303VA está orientada al trabajo con hoja de formato estándar y carga mediante ventosas. Una vez rayada, la hoja puede evacuarse automáticamente hacia la mesa de tronzado. La máquina puede instalarse de forma individual o combinada con una MT-300B.
Para valorar esta configuración, conviene conocer tus formatos habituales: la carga por ventosas tiene un tamaño mínimo de hoja de 2.650 × 1.800 mm.
Valorar mi aplicación ↗Conoce cómo trabaja
La tecnología, al detalle.
02

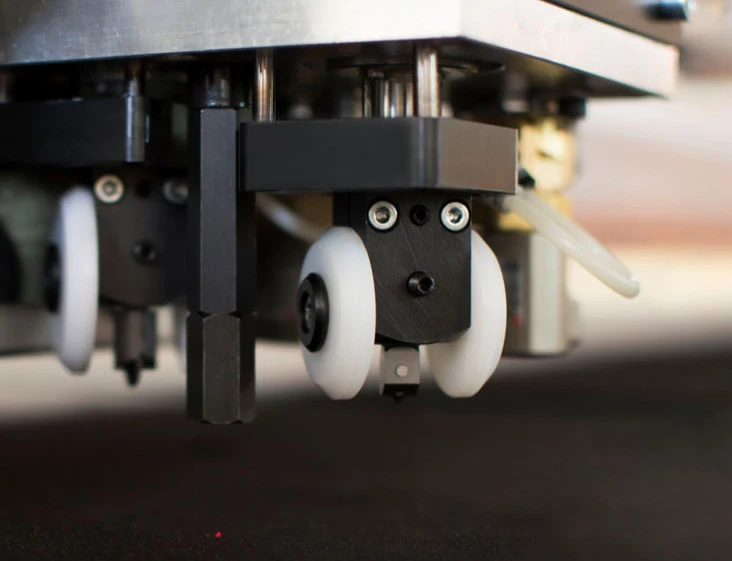

Dos herramientas, un amplio rango de espesores
El cabezal selecciona automáticamente entre dos herramientas, con rulina, lubricación y cilindro de presión independientes. Una se destina a espesores de hasta 12 mm; la segunda también trabaja espesores de 12, 15, 19 y 25 mm.
03

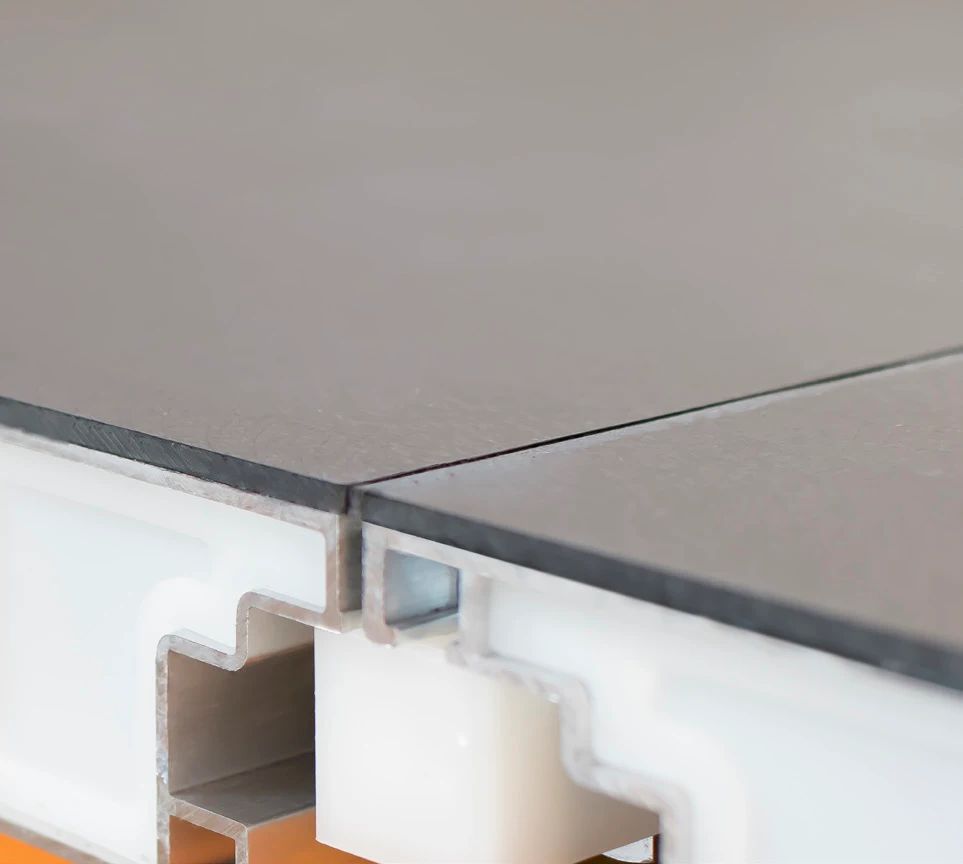

Una superficie estable para el vidrio
El tablero de aluminio trabaja junto con el sistema TFS de planimetría y una moqueta de 5 mm. El colchón de aire facilita el desplazamiento manual de la hoja sobre la mesa y dispone de cierre rápido.
04
Planimetría TFS
El sistema TFS mantiene la superficie de trabajo plana para apoyar el vidrio durante el corte.
05
Referencia electrónica del vidrio
La mesa mide puntos del vidrio y corrige su orientación en el programa.
06
Medición del espesor
Antes de cortar, un sensor mide el espesor de la hoja y lo contrasta con el valor introducido por el operario.
07
Presión adaptada al corte
La regulación electrónica permite ajustar la presión a la velocidad y al inicio y final del corte.
08
Guiado a ambos lados
El puente se desplaza sobre guías situadas en los dos laterales de la mesa.
09
Orientación de la rulina
La rulina se orienta automáticamente para seguir la dirección de la trayectoria de corte.
10
Medición de retales
Para trabajar con retales, puede obtener sus dimensiones tomando cinco puntos en el perímetro.
11
Trabajo con vidrio laminado
Se corta una cara, se voltea la hoja y se utiliza el corte en espejo para hacer coincidir el trazado de ambas caras.
12
Digitalización de plantillas
El escáner permite leer plantillas de distintos materiales con espesores de 0 a 20 mm y transformar los puntos medidos en un contorno continuo.
13
Trabajo con vinilo
Una herramienta adaptada permite cortar vinilo y seguir los contornos definidos en el programa.
14
Materiales cerámicos
La gama contempla el trabajo con materiales cerámicos. El material y la herramienta adecuados se revisan al definir la aplicación.
15
Piezas con formas
Las formas pueden proceder de la biblioteca, de archivos DXF o de la optimización.
16
Edición de contornos
El editor permite preparar formas complejas y unir sus segmentos para obtener trayectorias continuas.
17
Conexión con tu software
El pupitre incluye una licencia de optimización. Los archivos pueden transferirse por USB o red local. Las licencias adicionales o de oficina se contratan aparte; la compatibilidad con tu optimizador se revisa para la instalación.
18
Dos aceites de corte
Los dos depósitos permiten elegir entre distintos aceites o alimentar una herramienta específica desde la interfaz de la máquina.
19

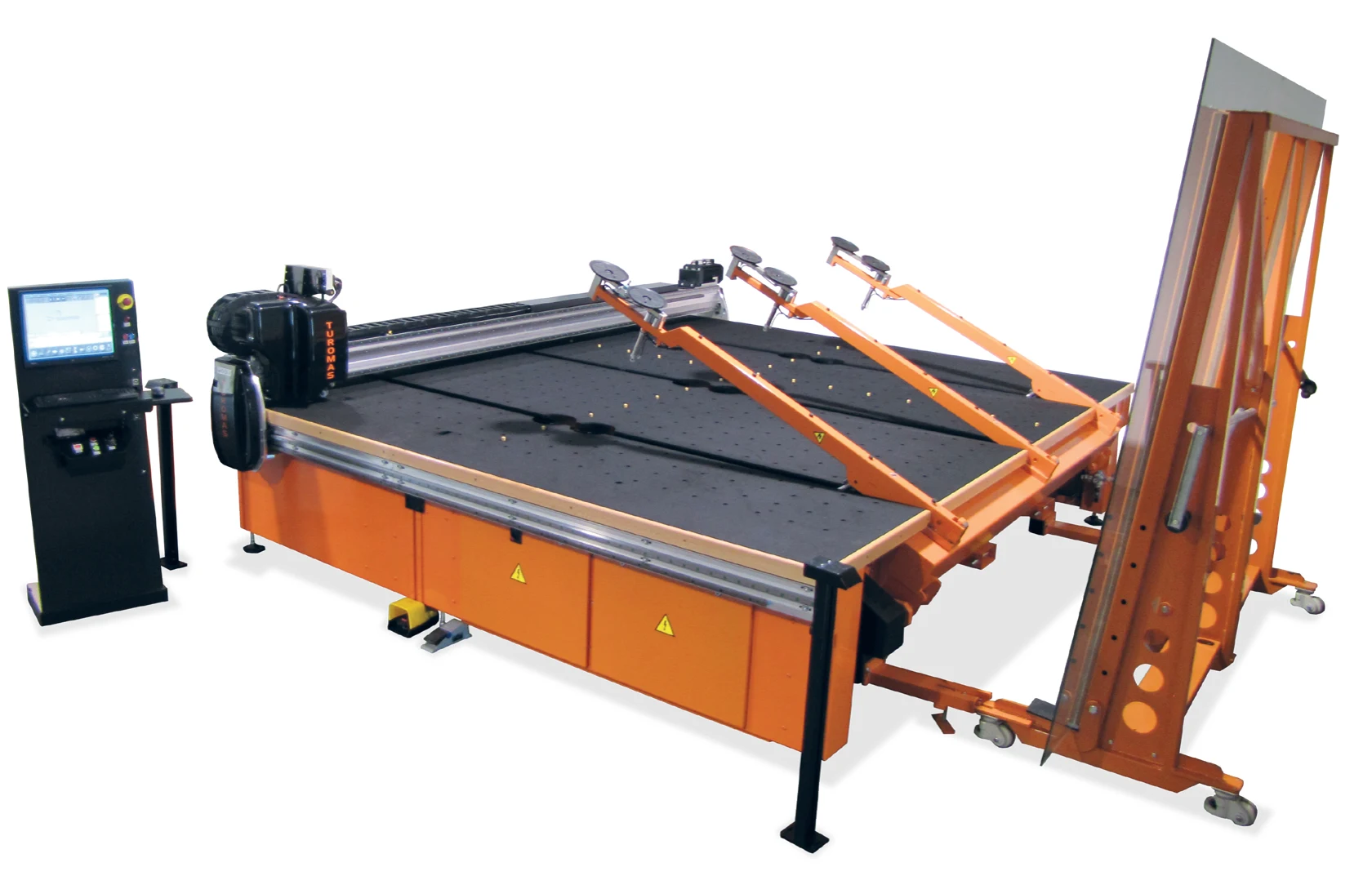

Tronzado y evacuación
La RUBI 303VA incorpora dos tronzadores: uno longitudinal y otro transversal. La evacuación automática hacia la mesa de tronzado se realiza mediante topes integrados en el puente, con sensores para controlar la activación del movimiento.
20
Seguridad y asistencia remota
La serie incorpora barreras fotoeléctricas y gestión de las funciones de seguridad mediante PLC. El sistema de asistencia remota permite el acceso del servicio técnico autorizado de TUROMAS con consentimiento previo del cliente.
TUROMAS · RUBI 303VA
El trabajo, en vídeo.
RUBI 303VA · Carga y corte
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗Los vídeos se cargan al pulsar reproducir. Comprueba en cada título el modelo o la gama mostrada.
Especificaciones del modelo
Todos los datos, a mano.
Vidrio y corte
- Tamaño máximo del vidrio
- 3.700 × 2.600 mm
- Espesor del vidrio
- 1,8–25 mm
- Precisión en corte rectilíneo
- ± 0,15 mm
- Velocidad máxima de movimiento
- 210 m/min
- Aceleración máxima
- 15 m/s²
- Tronzadores
- 2 · 1 longitudinal + 1 transversal
Carga y manipulación
- Entrada del vidrio
- Transversal
- Sistema de carga
- Brazos hidráulicos con ventosas
- Posicionamiento
- Automático
- Evacuación
- Automática
- Capacidad transporte / ventosas
- 600 kg
- Hoja mínima para carga con ventosas
- 2.650 × 1.800 mm
- Altura de trabajo
- 920 ± 45 mm
- Caballete con ruedas
- 1 incluido
Máquina y suministros
- Peso de la máquina
- 2.800 kg
- Consumo publicado
- 8 kW
- Consumo de aire
- 40 l/min
- Presión mínima de aire
- 7 bar
- Filtración del aire
- 1 micrómetro
- Alimentación 50 Hz
- 400 V ± 10 % · trifásica + tierra
- Alimentación 60 Hz
- 440 V o 480 V · trifásica + tierra
Puesto de trabajo y control
- Temperatura de trabajo
- +5 °C a +40 °C
- Humedad de trabajo
- 50 % a 40 °C, sin condensación
- Superficie
- Tablero de aluminio + TFS
- Moqueta
- 5 mm
- Optimización en pupitre
- 1 licencia incluida
- Transferencia de archivos
- USB o red local
La velocidad máxima de movimiento no equivale a una producción garantizada. El tiempo de ciclo depende del vidrio, del plano de corte y de la configuración. La capacidad de 600 kg corresponde al sistema de transporte / ventosas; el peso de la máquina es de 2.800 kg.
Adaptar el equipo a tu trabajo
Opciones de configuración.
Equipamiento opcional
LOW-TPF
Sistema opcional de decapado para vidrio bajo emisivo y vidrio con protección plástica TPF. Retira ambas capas en una operación e incorpora aspiración de residuos. Permite recorridos rectos y con formas.
Consultar esta opción ↗Potencia adicional de LOW-TPF: 5,7 kW.
Equipamiento opcional
AC-RUBI · Cabina de aire acondicionado
Aire acondicionado en el cuadro eléctrico de la máquina, disponible como equipamiento opcional.
Consultar esta opción ↗Indícanos las condiciones de temperatura de tu fábrica para estudiar la climatización del equipo.
El equipo en tu fábrica
Espacio y distribución.
RUBI 303VA
Distribución individual. Consulta las cotas y la posición del pupitre en el plano original.
Ampliar plano ↗
RUBI 303VA + MT-300B
Ejemplo con mesa de tronzado. La MT-300B es un equipo adicional a la mesa de corte.
Ampliar plano ↗Ejemplos del catálogo original. Revisa con GLASSAMERICA las cotas, los accesos y los equipos adicionales de la configuración que necesitas.
TUROMAS · Documentación original
Catálogo de la gama.
Catálogo 2025 · V1 · 35 páginas de PDF · 24,9 MB
RUBI 300
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Catálogo de toda la serie RUBI 300. La RUBI 303VA se describe en las páginas impresas 48–49 (página 25 del PDF).
Documento original de TUROMAS, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
