01

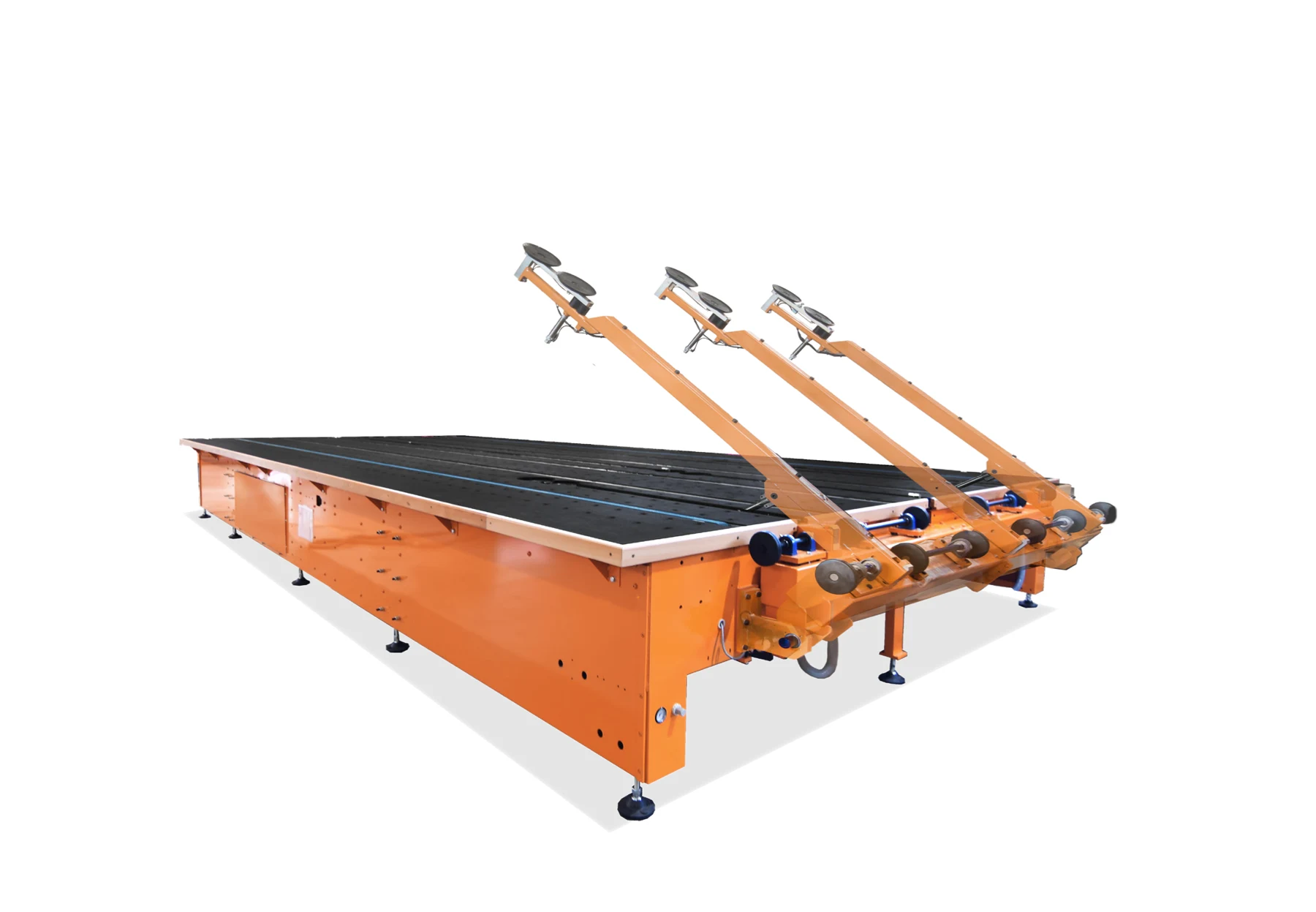

Configuración de la mesa
Área útil: 8.378 × 4.216 mm. Sistema de carga: ventosas y correas.
TUROMAS · Mesas de carga MC / MCC / MV ↗

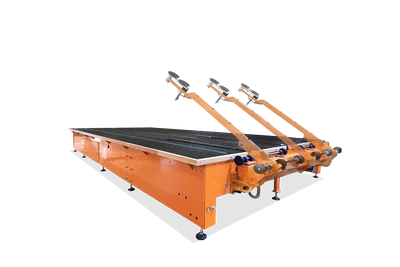

MVC-700
Ventosas y correas · Área útil de 8.378 × 4.216 mm.
Una mesa auxiliar para integrar la carga y la transferencia en tu flujo de vidrio.
- Área útil de la mesa
- 8.378 × 4.216 mm
- Sistema de carga
- Ventosas y correas
- Peso de la máquina
- 5000 kg
- Consumo publicado
- 9 kW
La aplicación
Dimensionar el puesto de trabajo.
El área útil de 8.378 × 4.216 mm describe la mesa. El plano muestra las dimensiones de implantación y el movimiento de la carga.
Comprueba también la altura de los equipos contiguos y el espacio libre alrededor.
Valorar mi aplicación ↗Conoce cómo trabaja
La tecnología, al detalle.
02
Tablero de aluminio y colchón de aire
El aluminio mantiene la planimetría y reduce las pérdidas de aire, especialmente en ambientes húmedos. El colchón facilita mover la hoja; el cierre rápido detiene la flotación al posicionarla.
03
Transporte por correas
Las correas permiten trasladar la hoja y coordinar el intercambio con la máquina contigua.
04
Conexión con la línea de corte
La mesa se integra con los procesos RUBI o LAM. El formato, la altura de trabajo y el modo de transferencia se definen para cada instalación.
05

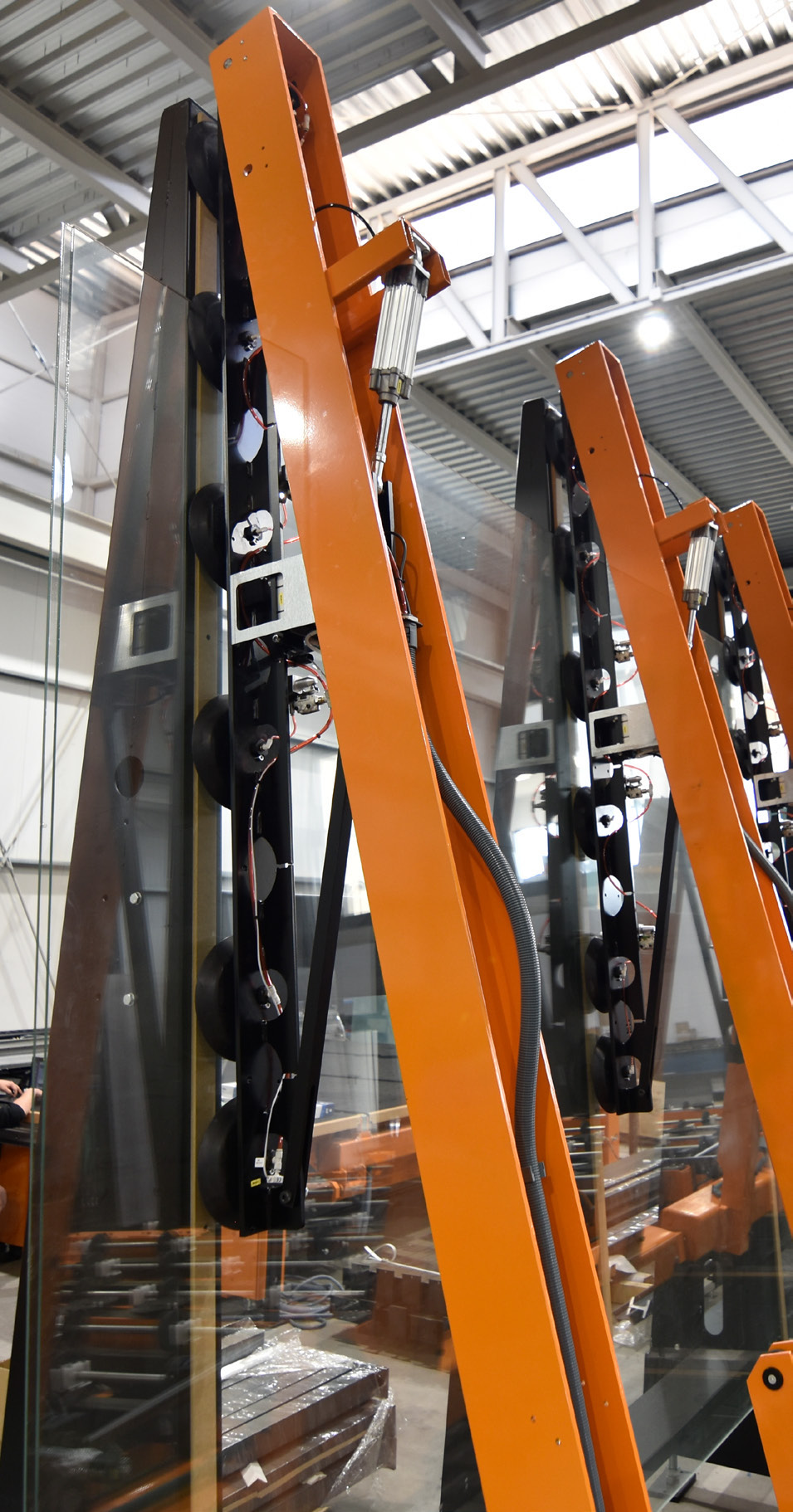

Separación en arco
El movimiento flexiona suavemente la hoja para separarla del paquete. El control de vacío actúa en las ventosas que están en contacto con el vidrio.
TUROMAS · MVC-700
Conoce el equipo en funcionamiento.
Una demostración para tu aplicación.
Cuéntanos qué trabajo quieres ver y te facilitamos una demostración de la configuración adecuada.
Solicitar demostración ↗Especificaciones del modelo
Todos los datos, a mano.
Datos del modelo
- Área útil de la mesa
- 8.378 × 4.216 mm
- Sistema de carga
- Ventosas y correas
- Peso de la máquina
- 5000 kg
- Consumo publicado
- 9 kW
- Altura de trabajo
- 920 ± 45 mm
Carga por ventosas
- Formato máximo publicado
- 3.700 × 2.600 mm
- Formato mínimo publicado
- 2.650 × 1.800 mm
- Capacidad de carga
- 1.200 kg
Suministros y condiciones de instalación
- Alimentación 50 Hz
- 400 V ± 10 % · trifásica + tierra
- Alimentación 60 Hz
- 440 V o 480 V · trifásica + tierra
- Presión mínima del aire
- 7 bar
- Filtración del aire
- 1 micrómetro
- Temperatura de trabajo
- +5 °C a +40 °C
- Humedad de trabajo
- 50 % a 40 °C, sin condensación
Los equipos adicionales y las opciones se definen con la configuración de la instalación. Consulta el catálogo original para ver sus planos y combinaciones.
El equipo en tu fábrica
Espacio y distribución.
MVC-700
Amplía el plano para consultar las cotas y la configuración mostrada.
Ampliar plano ↗Ejemplos del catálogo original. Revisa con GLASSAMERICA las cotas, los accesos y los equipos adicionales de la configuración que necesitas.
TUROMAS · Documentación original
Catálogo de la gama.
Catálogo 2025 · V1 · 29 páginas de PDF · 19,7 MB
Mesas de carga y tronzado
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de TUROMAS, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
