01
Configuración de la mesa
Área útil: 4.365 × 3.380 mm. Sistema de carga: 4 brazos.
TUROMAS · Mesas de carga MC / MCC / MV ↗

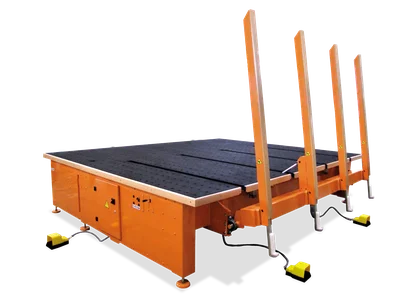

MC-300B
4 brazos · Área útil de 4.365 × 3.380 mm.
Una mesa auxiliar para integrar la carga y la transferencia en tu flujo de vidrio.
- Área útil de la mesa
- 4.365 × 3.380 mm
- Sistema de carga
- 4 brazos
- Peso de la máquina
- 1100 kg
- Consumo publicado
- 6 kW
La aplicación
Dimensionar el puesto de trabajo.
El área útil de 4.365 × 3.380 mm describe la mesa. El plano muestra las dimensiones de implantación y el movimiento de la carga.
Comprueba también la altura de los equipos contiguos y el espacio libre alrededor.
Valorar mi aplicación ↗Conoce cómo trabaja
La tecnología, al detalle.
02
Tablero de aluminio y colchón de aire
El aluminio mantiene la planimetría y reduce las pérdidas de aire, especialmente en ambientes húmedos. El colchón facilita mover la hoja; el cierre rápido detiene la flotación al posicionarla.
03
Brazos hidráulicos
El movimiento se regula por posición y velocidad. Los soportes retráctiles facilitan transferir la hoja a una pinza u otro elemento de manipulación.
04
Conexión con la línea de corte
La mesa se integra con los procesos RUBI o LAM. El formato, la altura de trabajo y el modo de transferencia se definen para cada instalación.
TUROMAS · MC-300B
Conoce el equipo en funcionamiento.
Una demostración para tu aplicación.
Cuéntanos qué trabajo quieres ver y te facilitamos una demostración de la configuración adecuada.
Solicitar demostración ↗Especificaciones del modelo
Todos los datos, a mano.
Datos del modelo
- Área útil de la mesa
- 4.365 × 3.380 mm
- Sistema de carga
- 4 brazos
- Peso de la máquina
- 1100 kg
- Consumo publicado
- 6 kW
- Altura de trabajo
- 920 ± 45 mm
- Posicionamiento del vidrio
- Manual
Suministros y condiciones de instalación
- Alimentación 50 Hz
- 400 V ± 10 % · trifásica + tierra
- Alimentación 60 Hz
- 440 V o 480 V · trifásica + tierra
- Presión mínima del aire
- 7 bar
- Filtración del aire
- 1 micrómetro
- Temperatura de trabajo
- +5 °C a +40 °C
- Humedad de trabajo
- 50 % a 40 °C, sin condensación
Los equipos adicionales y las opciones se definen con la configuración de la instalación. Consulta el catálogo original para ver sus planos y combinaciones.
El equipo en tu fábrica
Espacio y distribución.
MC-300B
Amplía el plano para consultar las cotas y la configuración mostrada.
Ampliar plano ↗Ejemplos del catálogo original. Revisa con GLASSAMERICA las cotas, los accesos y los equipos adicionales de la configuración que necesitas.
TUROMAS · Documentación original
Catálogo de la gama.
Catálogo 2025 · V1 · 29 páginas de PDF · 19,7 MB
Mesas de carga y tronzado
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de TUROMAS, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
