Dos procesos de corte en una misma instalación.
Combina una mesa RUBI para vidrio monolítico con un equipo LAM para vidrio laminado. Los equipos pueden trabajar coordinados o de forma independiente.
La instalación completa
El formato del vidrio, la carga de trabajo y el espacio disponible determinan la combinación. La posibilidad de trabajar por separado ayuda a atender pedidos urgentes y series distintas.
Seleccionamos la mesa RUBI, el equipo LAM y la salida como un conjunto.
Revisar mi proyecto ↗
Conoce cómo trabaja
La mesa RUBI corta el vidrio monolítico y el equipo LAM realiza el corte y la separación del laminado. Ambos pueden trabajar coordinados o de forma independiente. Partimos de los formatos y espesores habituales, los trabajos de monolítico y laminado, el sistema de carga y el espacio disponible. Comparte un plano de la nave y los equipos que ya utilizas. Revisaremos la entrada del vidrio, la zona de corte y la recogida de las piezas.

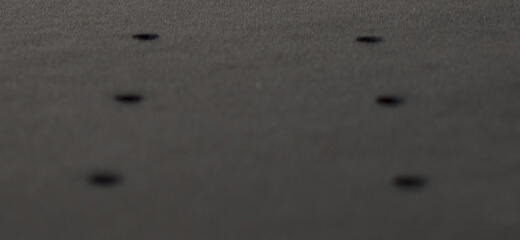

El tablero de aluminio mantiene el apoyo y limita las pérdidas de aire. El colchón de aire facilita mover la hoja.

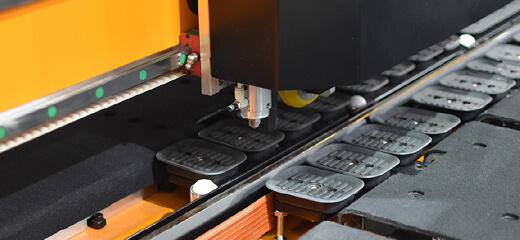

El módulo LAM coordina el rayado, el tronzado y la separación del intercalario según el vidrio y la configuración.

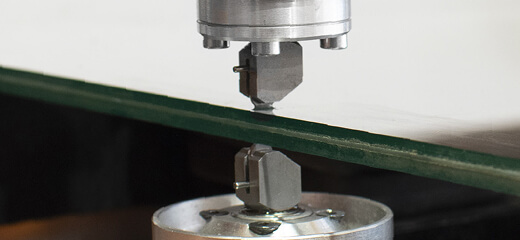

La regulación de corte adapta la presión de las herramientas al trabajo.

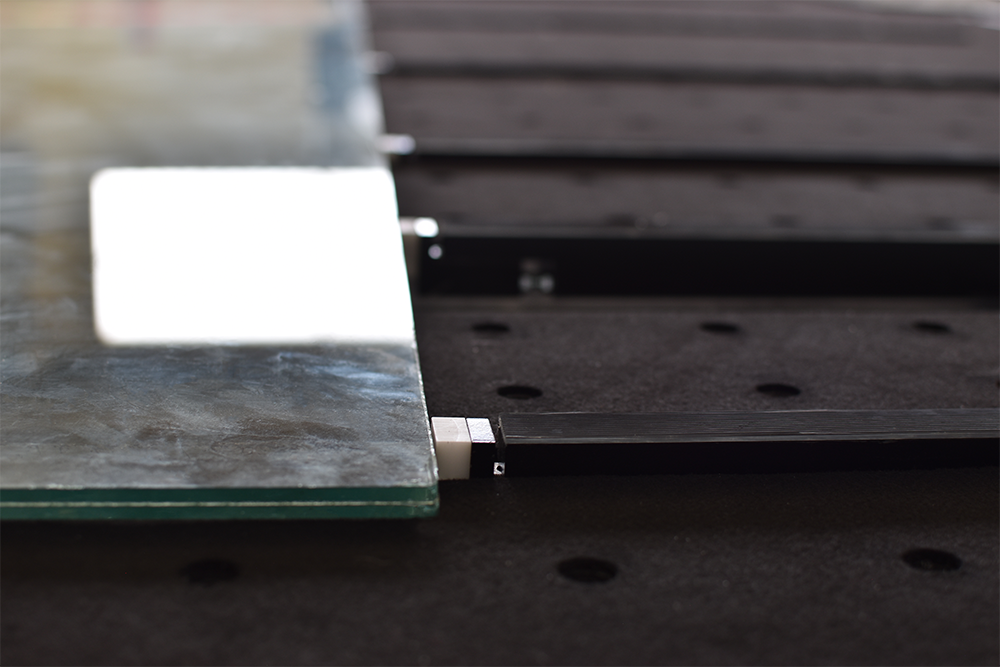

Los topes ayudan a colocar la hoja en el módulo de laminado. El nivel de automatización depende de la serie LAM elegida.

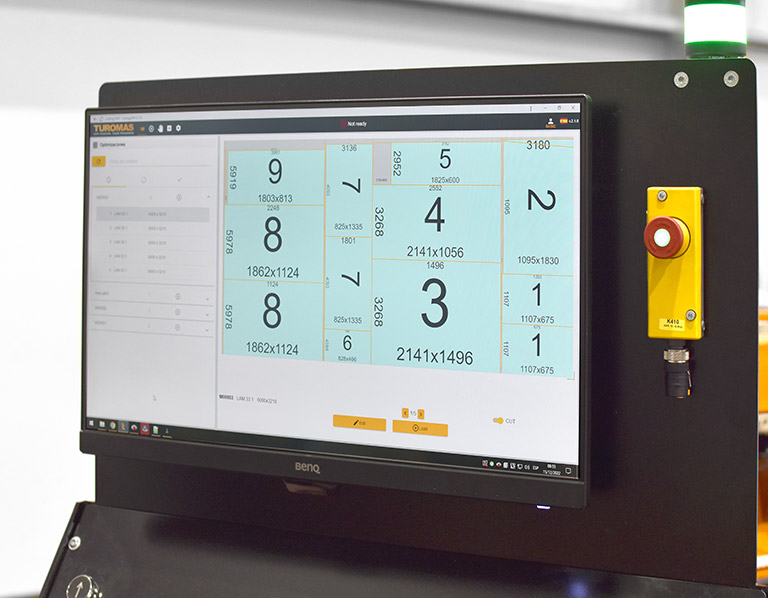

El pupitre muestra la secuencia de trabajo para preparar y seguir las operaciones de corte.

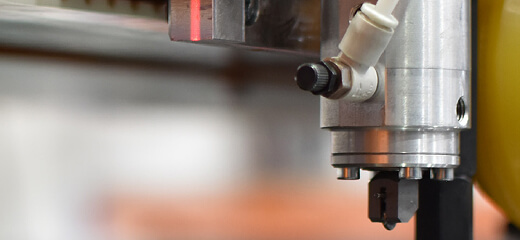

La referencia láser ayuda a situar el vidrio respecto a la línea de corte.

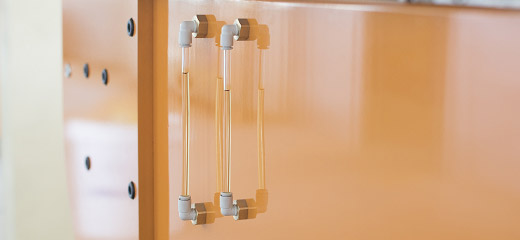

Un depósito alimenta la lubricación de las herramientas y otro recoge el aceite usado. Los indicadores de nivel facilitan el mantenimiento.

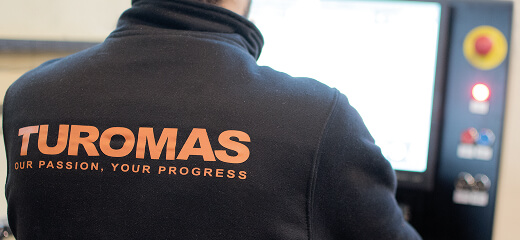

El software organiza los planos de corte que se ejecutarán en la instalación.
Variantes de línea
La distribución combina una mesa de corte monolítico RUBI con un puente LAM equipado con brazos de salida.
La distribución incorpora una mesa RUBI, el equipo LAM y una mesa auxiliar equipada con brazos.
Configuraciones de las series LAM 500 y LAM 600 combinadas con una mesa RUBI.
| Configuración | Corte efectivo LAM | Mesa de corte monolítico | Salida |
|---|---|---|---|
| LAM 504TX | 3.700 mm | RUBI | Brazos de salida |
| LAM 504TXR | 3.700 mm | RUBI | Mesa auxiliar con brazos |
| LAM 505TX | 4.700 mm | RUBI | Brazos de salida |
| LAM 505TXR | 4.700 mm | RUBI | Mesa auxiliar con brazos |
| LAM 506TX | 6.100 mm | RUBI | Brazos de salida |
| LAM 506TXR | 6.100 mm | RUBI | Mesa auxiliar con brazos |
| Configuración | Corte efectivo LAM | Mesa de corte monolítico | Salida |
|---|---|---|---|
| LAM 604TX | 3.700 mm | RUBI | Brazos de salida |
| LAM 604TXR | 3.700 mm | RUBI | Mesa auxiliar con brazos |
| LAM 605TX | 4.700 mm | RUBI | Brazos de salida |
| LAM 605TXR | 4.700 mm | RUBI | Mesa auxiliar con brazos |
| LAM 606TX | 6.100 mm | RUBI | Brazos de salida |
| LAM 606TXR | 6.100 mm | RUBI | Mesa auxiliar con brazos |
Las longitudes indicadas corresponden al corte efectivo del equipo LAM. Las dimensiones y prestaciones del conjunto dependen de la combinación elegida.
El equipo en tu fábrica
Dos alternativas del configurador de TUROMAS. La composición y el espacio necesario se definen con el proyecto.

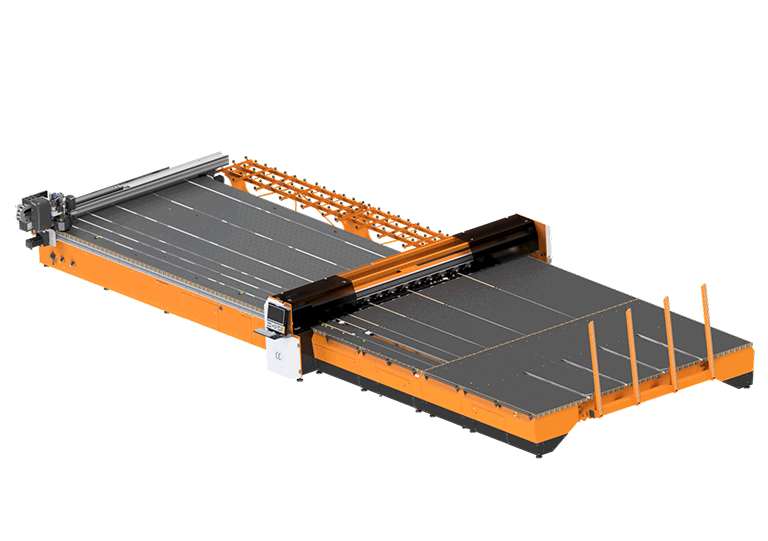

Combinación con RUBI 406 / 516 y mesa auxiliar mostrada en el configurador de TUROMAS.
Ampliar imagen ↗

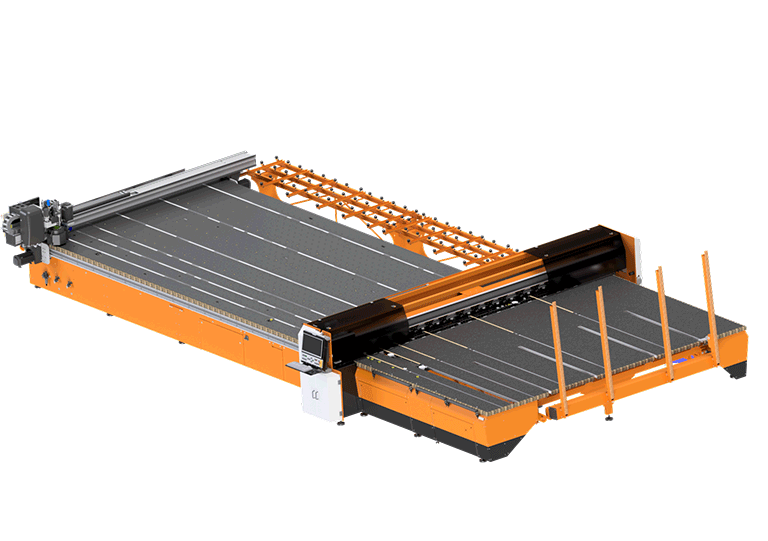

Alternativa con RUBI 406 / 516 y mesa equipada. La composición final se estudia para cada instalación.
