01
Rayado por ambas caras
El cabezal incorpora herramientas superior e inferior para rayar las dos hojas. El control regula la presión de corte para adaptarla a la composición del vidrio.
TUROMAS · LAM 300 ↗

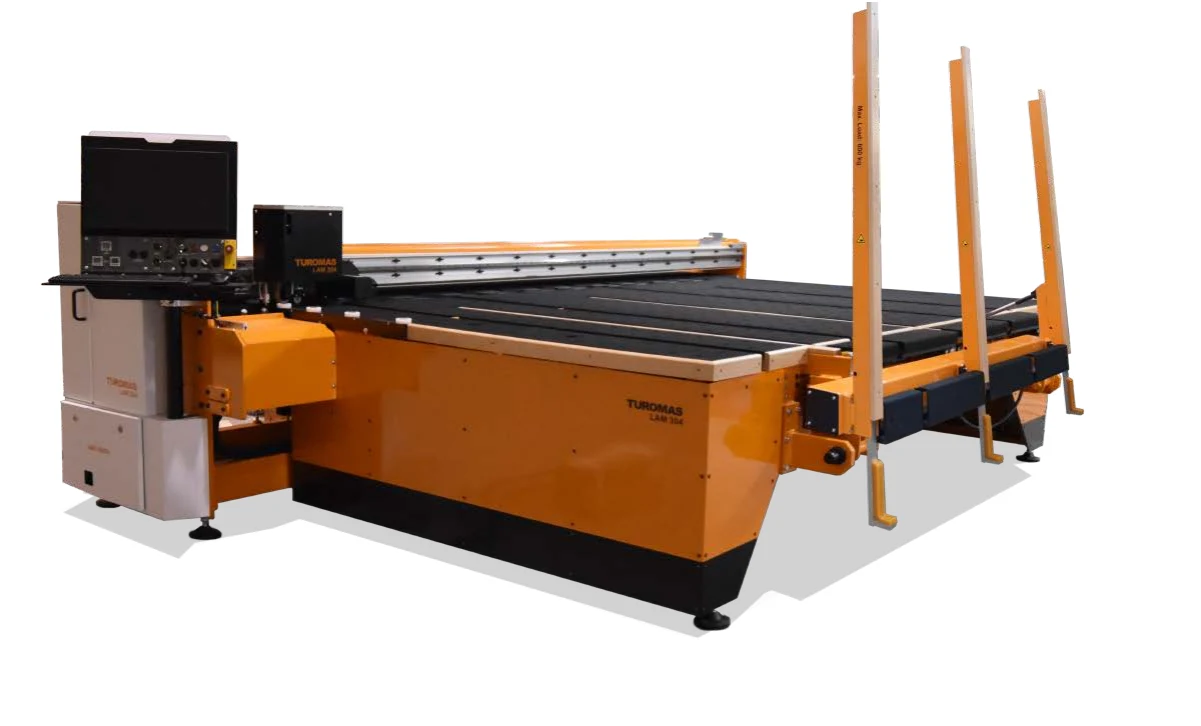

LAM 304
Corte laminado hasta 10+10 mm y puente de 3700 mm.
Posicionado manual asistido por topes y colchón de aire. El modelo LAM 304 se elige por su longitud de corte y por la organización de la carga y descarga.
- Corte útil máximo
- 3.700 mm
- Espesor laminado
- 2+2 a 10+10 mm
- Precisión
- ± 0,5 mm
- PVB
- 0,38–4,56 mm
La aplicación
Procesar tu composición de vidrio.
Con una longitud de corte de 3700 mm, esta mesa admite las composiciones y los tamaños mínimos indicados en sus datos técnicos.
Todas las máquinas de corte laminado requieren una mesa adicional de apoyo o alimentación. La distribución debe elegirse para el modelo, la longitud de corte y el formato de vidrio. Los brazos de carga se seleccionan por separado según la configuración.
Valorar mi aplicación ↗Conoce cómo trabaja
La tecnología, al detalle.
02
MODULAMP · Calor por tramos
La lámpara se divide en secciones que se activan según la longitud del corte. El calor facilita la separación del intercalario.
03
Movimiento y posicionamiento
Posicionado manual asistido por topes y colchón de aire. Los topes proporcionan una referencia para colocar el vidrio antes de cortar.
04
Tablero de aluminio y colchón de aire
El tablero mantiene el apoyo del vidrio y limita las pérdidas de aire. La flotación facilita el desplazamiento manual de la hoja.
05
Tronzado y separación
El equipo coordina el rayado, el tronzado de las hojas y la separación del intercalario. La composición y el espesor del vidrio determinan los ajustes de cada operación.
06
Corte de vidrio monolítico
El equipo también contempla el corte monolítico dentro de los espesores y límites indicados para su configuración.
07
Preparar y seguir el trabajo
La interfaz permite seleccionar recetas y revisar el plano de corte. Es importante definir los materiales, los tamaños mínimos y el modo de alimentación de la mesa.
08
Ayuda láser al posicionado
Una referencia láser ayuda a alinear el vidrio con la trayectoria de corte.
09
Lubricación y recogida de aceite
Un depósito alimenta la lubricación de las herramientas y otro recoge el aceite usado. Los indicadores de nivel facilitan el mantenimiento.
10
Optimización en el pupitre
El software permite preparar y gestionar las optimizaciones de corte desde el puesto de control.
11
Carga y configuración de la mesa
La máquina trabaja junto a una mesa adicional, elegida por formato y modo de alimentación. El aire acondicionado del cuadro está incluido. Los brazos de carga son opcionales.
TUROMAS · LAM 304
Conoce el equipo en funcionamiento.
Una demostración para tu aplicación.
Cuéntanos qué trabajo quieres ver y te facilitamos una demostración de la configuración adecuada.
Solicitar demostración ↗Especificaciones del modelo
Todos los datos, a mano.
Vidrio y dimensiones de trabajo
- Corte útil máximo
- 3.700 mm
- Espesor laminado
- 2+2 a 10+10 mm
- Precisión
- ± 0,5 mm
- PVB
- 0,38–4,56 mm
- Vidrio monolítico
- 2–19 mm
- Máxima medida escuadrada
- 2.500 mm
- Corte útil mínimo
- 240 mm (tronzado y separación)
Movimiento y proceso
- Posicionamiento
- Posicionado manual asistido por topes y colchón de aire.
- Aceleración máxima de herramienta
- 4 m/s²
- Aire acondicionado del cuadro
- Incluido
- Velocidad máxima de herramienta
- 100 m/min
- Pieza mínima de tronzado / separación
- 120 mm
Máquina y suministros
- Peso de la máquina
- 3.300 kg
- Consumo publicado
- 15 kW
- Consumo de aire
- 110 l/min
- Brazos opcionales
- 3 · 450 kg
Suministros y condiciones de instalación
- Alimentación 50 Hz
- 400 V ± 10 % · trifásica + tierra
- Alimentación 60 Hz
- 440 V o 480 V · trifásica + tierra
- Presión mínima del aire
- 7 bar
- Filtración del aire
- 1 micrómetro
- Temperatura de trabajo
- +5 °C a +40 °C
- Humedad de trabajo
- 50 % a 40 °C, sin condensación
Los equipos adicionales y las opciones se definen con la configuración de la instalación. Consulta el catálogo original para ver sus planos y combinaciones. La máquina debe instalarse con una mesa adicional; las dimensiones y suministros de la instalación se verifican para el conjunto seleccionado.
Adaptar el equipo a tu trabajo
Opciones de configuración.
Equipamiento opcional
Brazos hidráulicos basculantes
Brazos para cargar y descargar la hoja, con control del movimiento y soportes retráctiles.
Consultar esta opción ↗Número de brazos y carga admisible según el modelo.
Equipamiento opcional
Decapado Low-E
Muela de decapado con control de presión y aspiración de residuos.
Consultar esta opción ↗Potencia adicional: 5,7 kW.
Equipamiento opcional
SIDELAMP · Lámpara lateral
Lámpara adicional para separar un corte previamente rayado mientras el equipo prepara el siguiente.
Consultar esta opción ↗
Equipamiento opcional
LAB-PRINT-MAN · Impresión de etiquetas
Permite imprimir etiquetas para identificar piezas. La aplicación sobre el vidrio es manual.
Consultar esta opción ↗El equipo en tu fábrica
Espacio y distribución.
Todas las máquinas de corte laminado requieren una mesa adicional de apoyo o alimentación. La distribución debe elegirse para el modelo, la longitud de corte y el formato de vidrio.
LAM 304 + AF-L04
Plano con los equipos adicionales de esta distribución.
Ampliar plano ↗
LAM 304 + MC-300
Plano con los equipos adicionales de esta distribución.
Ampliar plano ↗
LAM 304 + MV-300
Plano con los equipos adicionales de esta distribución.
Ampliar plano ↗Planos originales descargados de la web de TUROMAS. Las cotas dependen de esta combinación de equipos. GLASSAMERICA revisará contigo los accesos, el espacio de trabajo y la distribución completa.
TUROMAS · Documentación original
Catálogo de la gama.
Catálogo 2026 · V1 · 29 páginas de PDF · 7,7 MB
LAM 300
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de TUROMAS, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
