Almacenamiento y carga

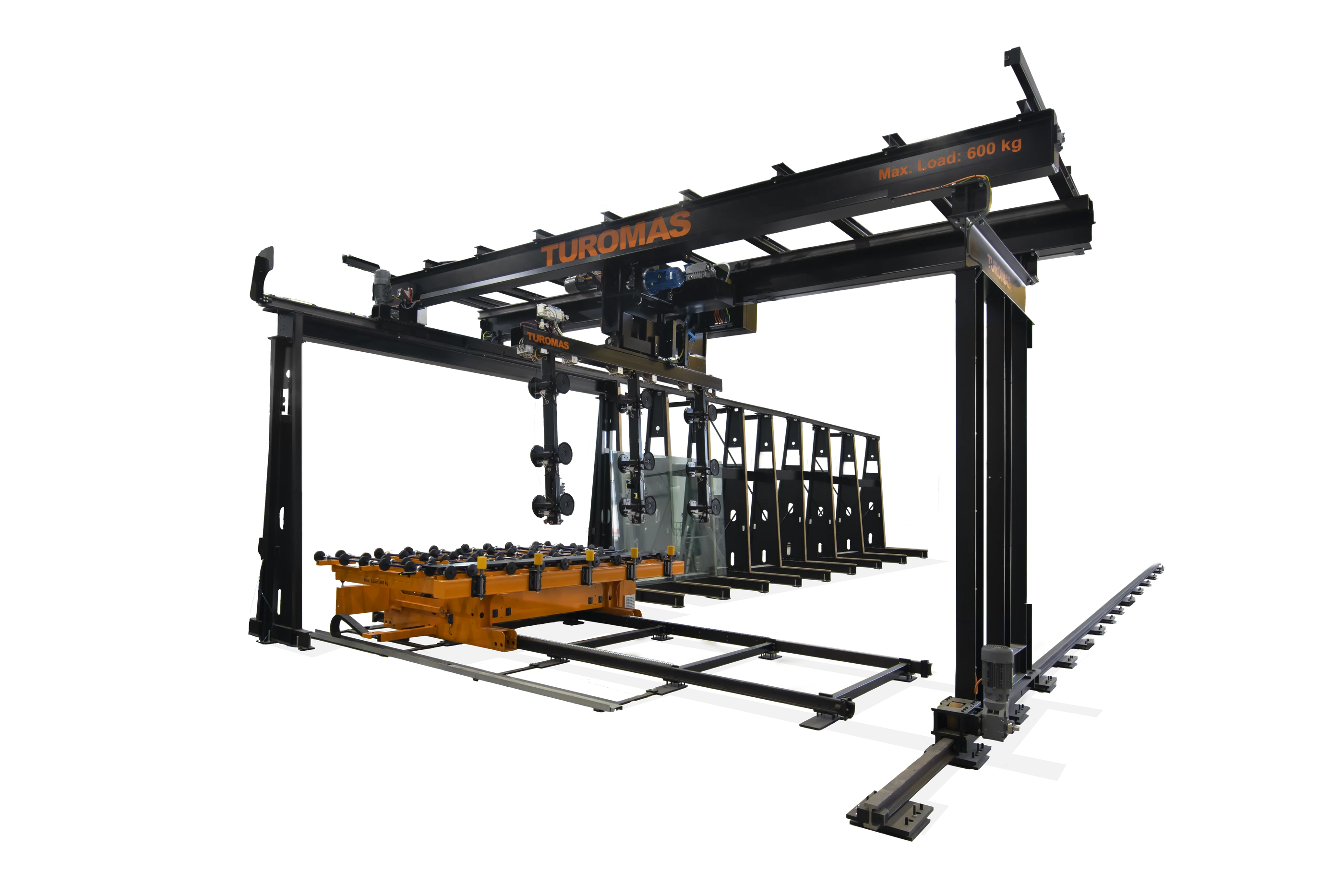

LA-03
Carga aérea desde el almacén hasta la línea.
Formato máximo3.700 × 2.600 mm
TUROMAS · Almacenamiento y carga ↗

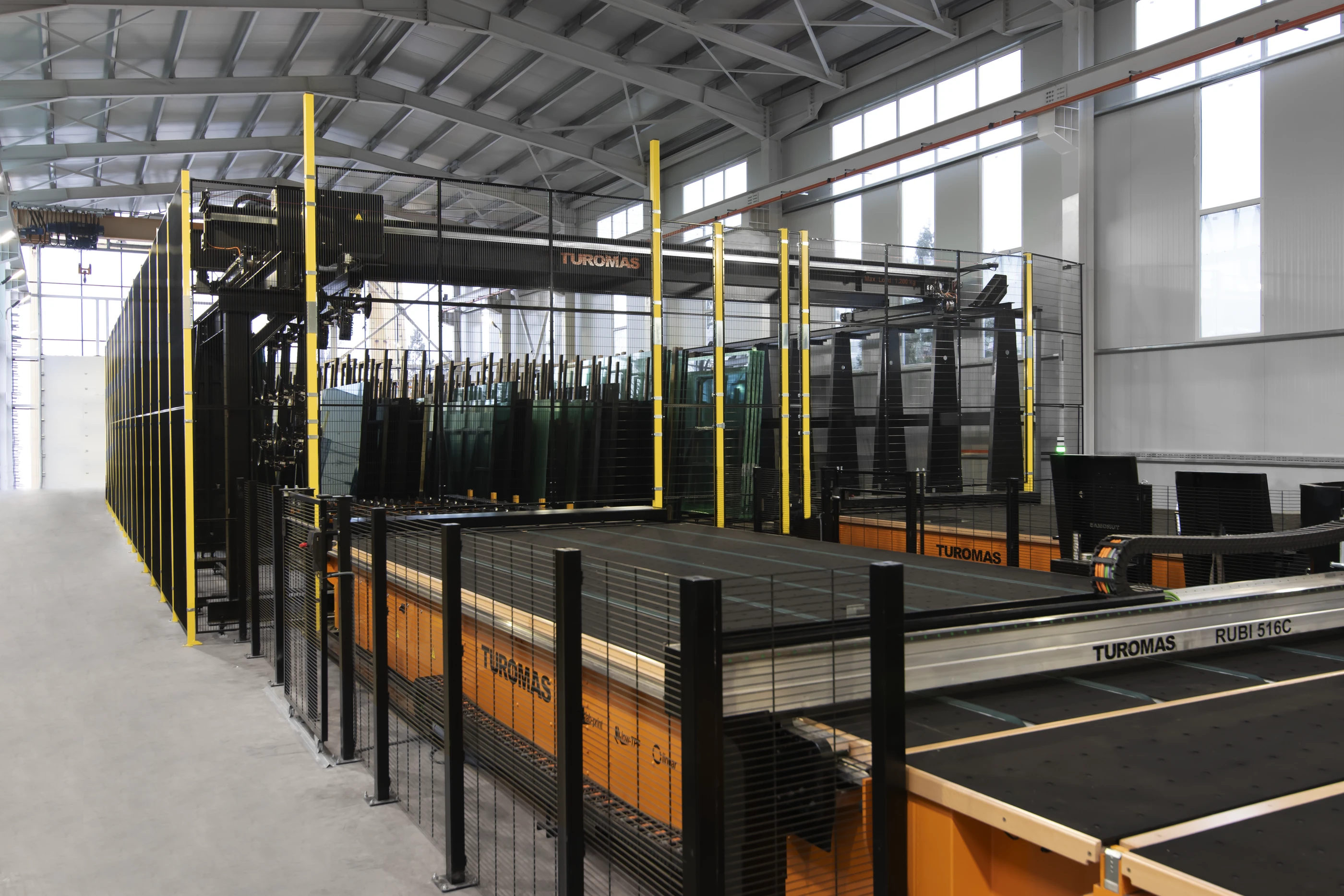

LA · Cargadores aéreos
Carga aérea desde el almacén hasta la línea.
El cargador toma una hoja con la parrilla de ventosas y la transporta a la mesa basculante de transferencia. El almacén se distribuye con caballetes fijos o clasificadores según el espacio y los materiales.
- Espesor del vidrio
- 1,8–25 mm
- Velocidad
- 48 m/min
- Aceleración
- 0,5 m/s²
- Tiempo mínimo de ciclo
- 100 s
La aplicación
Organizar el vidrio antes del corte.
El cargador toma una hoja con la parrilla de ventosas y la transporta a la mesa basculante de transferencia. El almacén se distribuye con caballetes fijos o clasificadores según el espacio y los materiales.
El dimensionado se estudia con los formatos, los pesos y la disposición real de tu fábrica.
Valorar mi aplicación ↗LA · Cargadores aéreos · Configuraciones
Conoce cada modelo.
Almacenamiento y carga

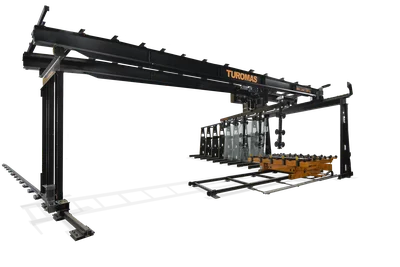

LA-06
Carga aérea desde el almacén hasta la línea.
Formato máximo6.100 × 3.300 mm o 5.500 × 3.660 mm
Conoce cómo trabaja
La tecnología, al detalle.
01

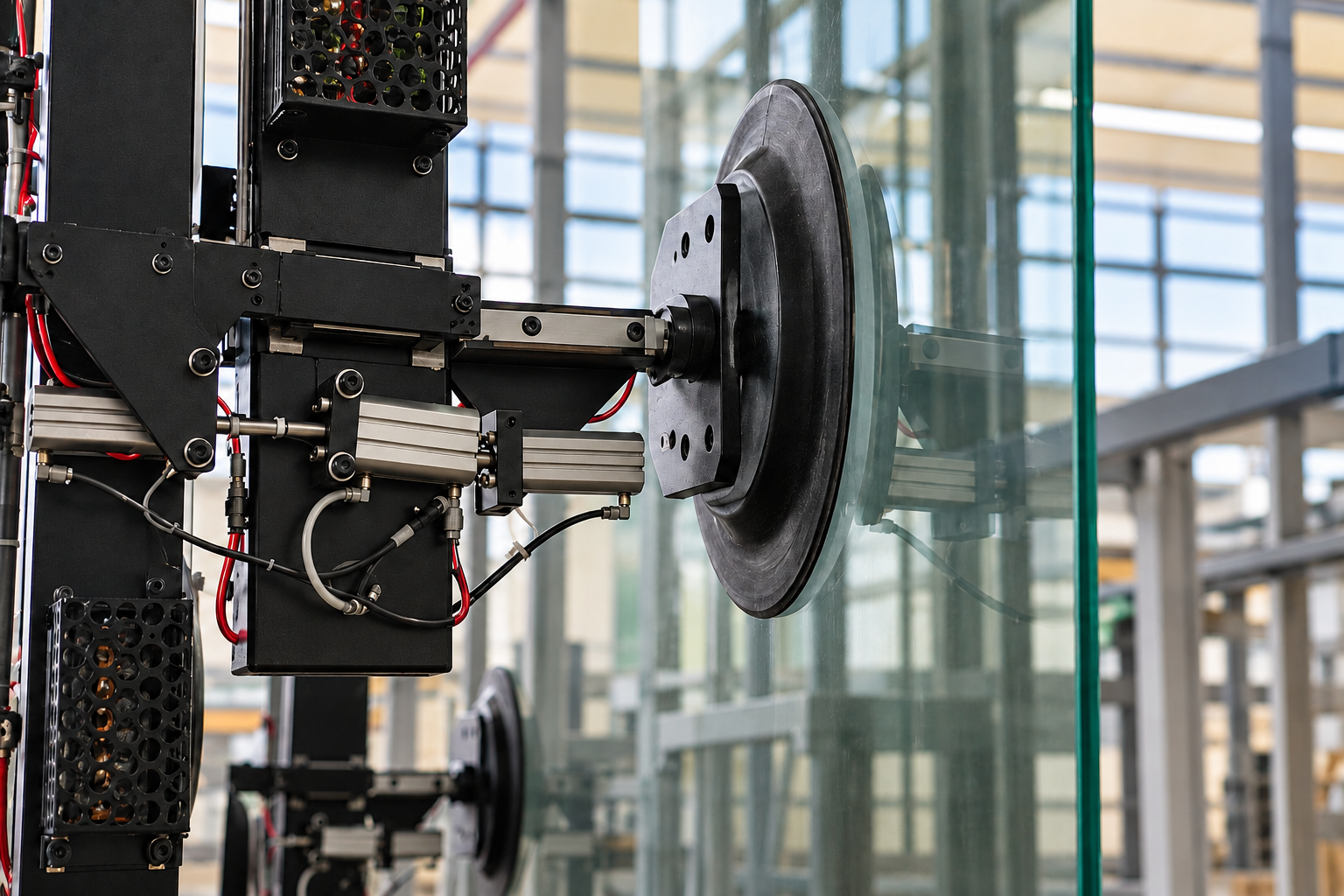

Ventosas con control individual
Cada ventosa incorpora control de vacío, presión y posición. La parrilla adapta su actuación al formato de la hoja.
02

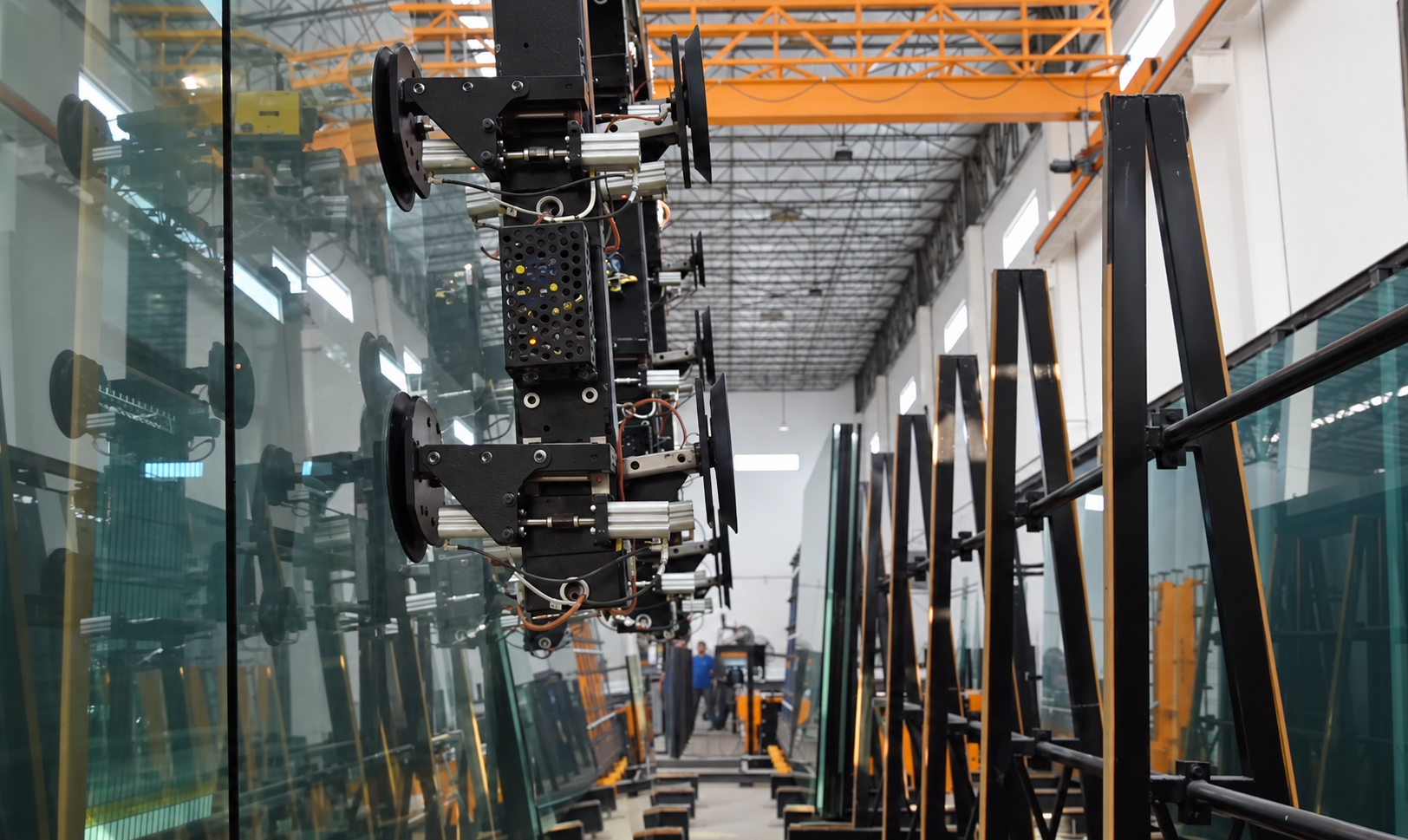

Separación de la hoja
La secuencia de vacío y movimiento facilita separar una sola hoja del paquete antes de transportarla.
03

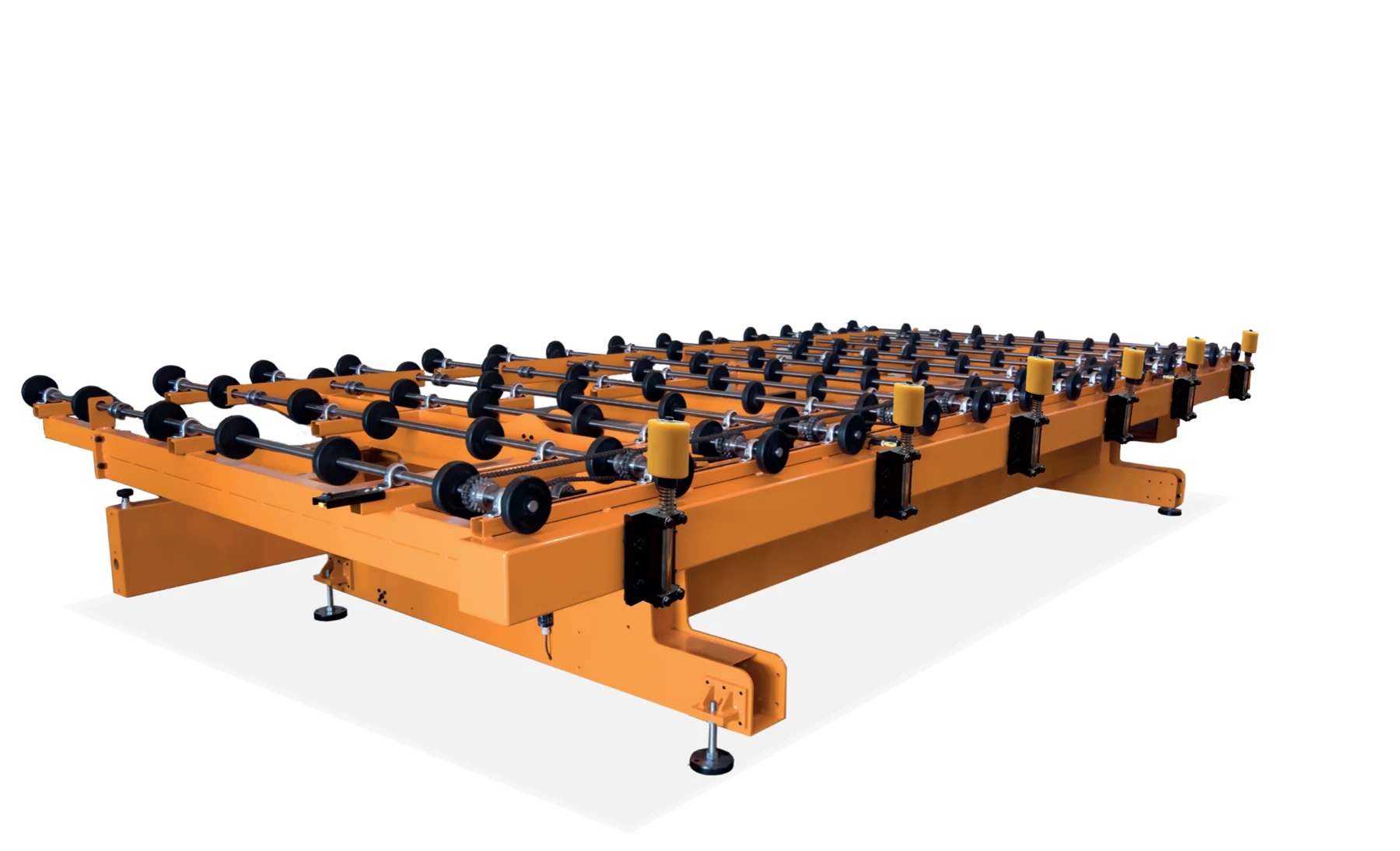

Transferencia a horizontal
La mesa basculante recibe la hoja y la orienta para entrar en la línea de corte. Su disposición puede ser fija o móvil.
04

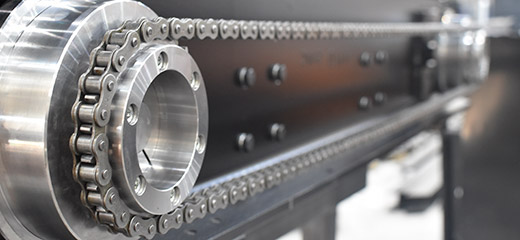

Tracción 4x4
La tracción actúa sobre el movimiento del cargador para mantener el control de la posición y reducir los sobreesfuerzos durante el transporte.
05

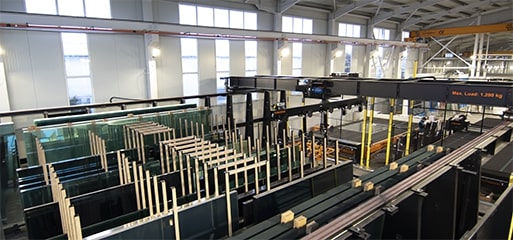

Recargar mientras trabaja
La distribución puede separar la zona de recarga del área de trabajo para reponer vidrio mientras el cargador sigue alimentando la producción.
06

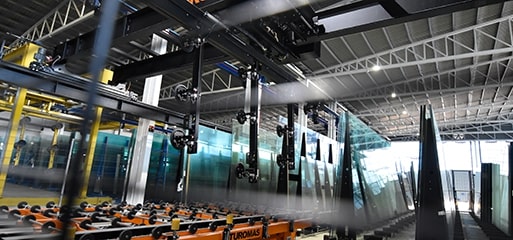

Distribuir el vidrio entre líneas
El almacén se proyecta alrededor de los flujos internos, las líneas a alimentar y las previsiones de ampliación.
07

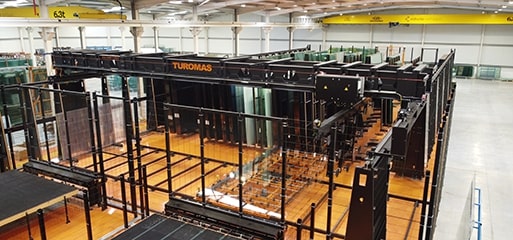

Estructura y movimiento
La estructura se diseña para reducir las vibraciones durante el transporte del vidrio y mantener un movimiento estable.
08

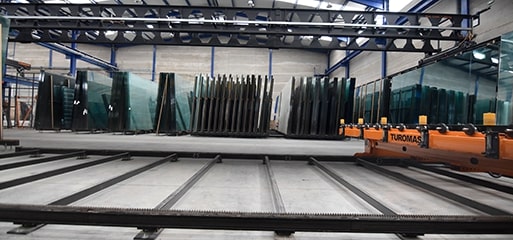

Clasificadores automáticos
Permiten organizar más tipos de vidrio en una superficie contenida. La capacidad por posición cambia con la configuración.
09

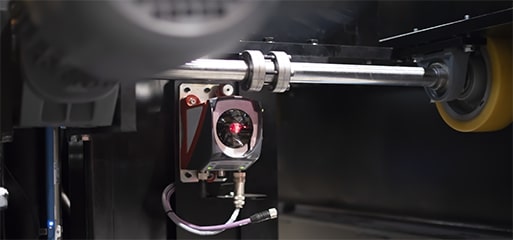

Posición medida por láser
Los ejes X e Y utilizan medición láser para conocer la posición del cargador durante sus desplazamientos.
10

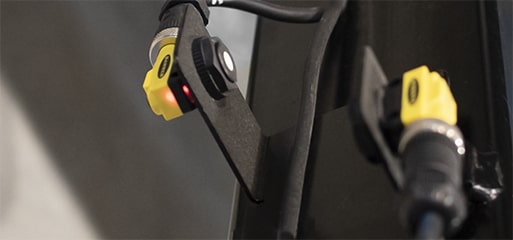

Aproximación por ultrasonidos
Los sensores miden la distancia entre la parrilla y el vidrio para controlar el acercamiento de las ventosas.
11

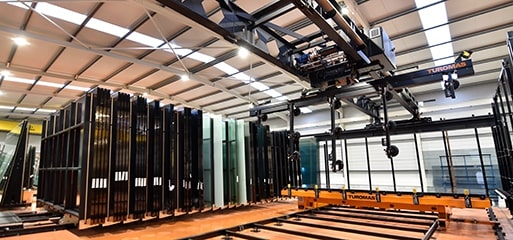

Parrilla giratoria · Opcional
La parrilla giratoria amplía las posiciones de carga y permite adaptar la orientación de las hojas Low-E. Su incorporación se define con el proyecto.
12

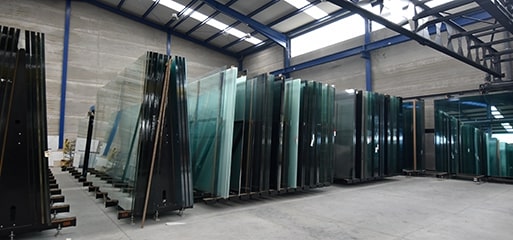

MOVEGLASS · Opcional
El cargador aéreo LA aprovecha las pausas de carga para mover hojas entre caballetes, liberar espacio y dejar más accesible el vidrio más antiguo. También permite reponer vidrio desde una zona segura de recarga dentro de su alcance.
13

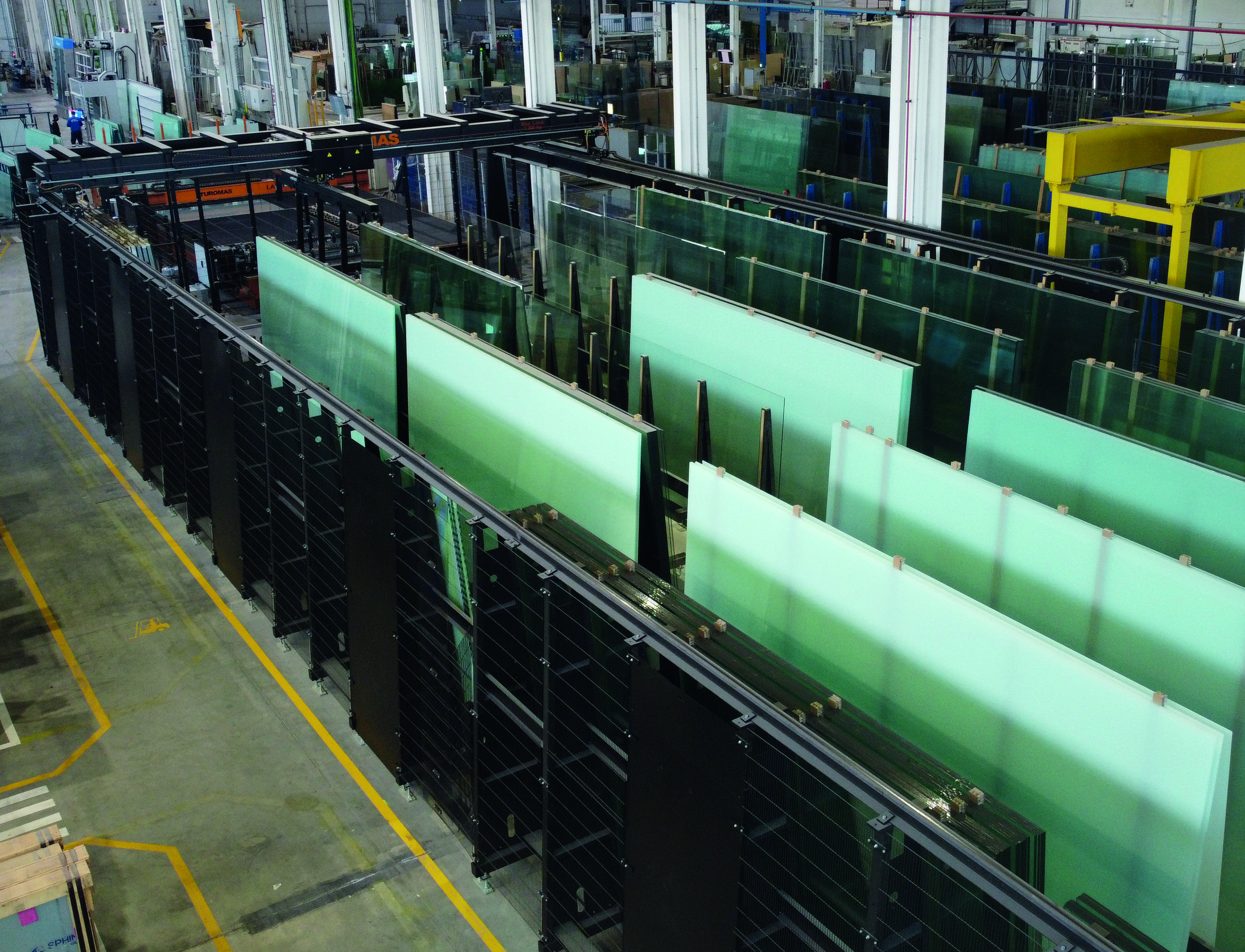

Caballetes fijos
La cantidad de posiciones, su anchura y su capacidad se definen según los paquetes y el espacio de la fábrica.
14
Datos para organizar la producción
La integración con el software TUROMAS permite utilizar los datos del almacén y coordinar el flujo de trabajo. Las aplicaciones se definen con el proyecto.
15
Asistencia remota
El servicio técnico puede acceder al equipo por Internet para revisar su estado y ayudar en el diagnóstico, con autorización previa del cliente.
16
Puesto de control
El pupitre reúne los mandos y la información de funcionamiento del almacén. Su ubicación se adapta a la instalación.
TUROMAS · LA · Cargadores aéreos
El trabajo, en vídeo.

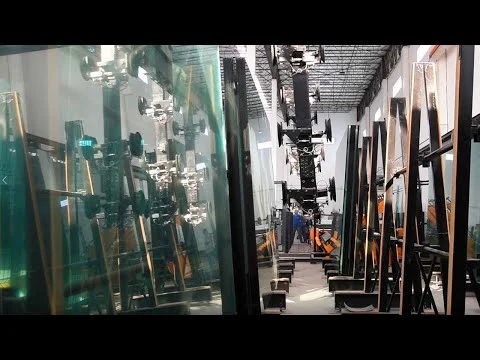

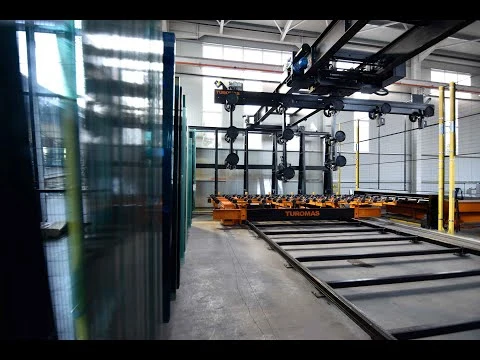

LA-03 · Cargador aéreo
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗LA-06 · Cargador aéreo
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗Los vídeos se cargan al pulsar reproducir. Comprueba en cada título el modelo o la gama mostrada.
Características de la gama
Todos los datos, a mano.
Capacidades y funcionamiento
- Espesor del vidrio
- 1,8–25 mm
- Velocidad
- 48 m/min
- Aceleración
- 0,5 m/s²
- Tiempo mínimo de ciclo
- 100 s
- Consumo publicado
- 9 kW
- Consumo de aire
- 300 l/min
Suministros y condiciones de instalación
- Alimentación 50 Hz
- 400 V ± 10 % · trifásica + tierra
- Alimentación 60 Hz
- 440 V o 480 V · trifásica + tierra
- Presión mínima del aire
- 7 bar
- Filtración del aire
- 1 micrómetro
- Temperatura de trabajo
- +5 °C a +40 °C
- Humedad de trabajo
- 50 % a 40 °C, sin condensación
Los tiempos mínimos de ciclo no son una cadencia garantizada. La capacidad depende del formato, el espesor, el peso del vidrio y la distribución elegida.
Adaptar el equipo a tu trabajo
Opciones de configuración.
Equipamiento opcional

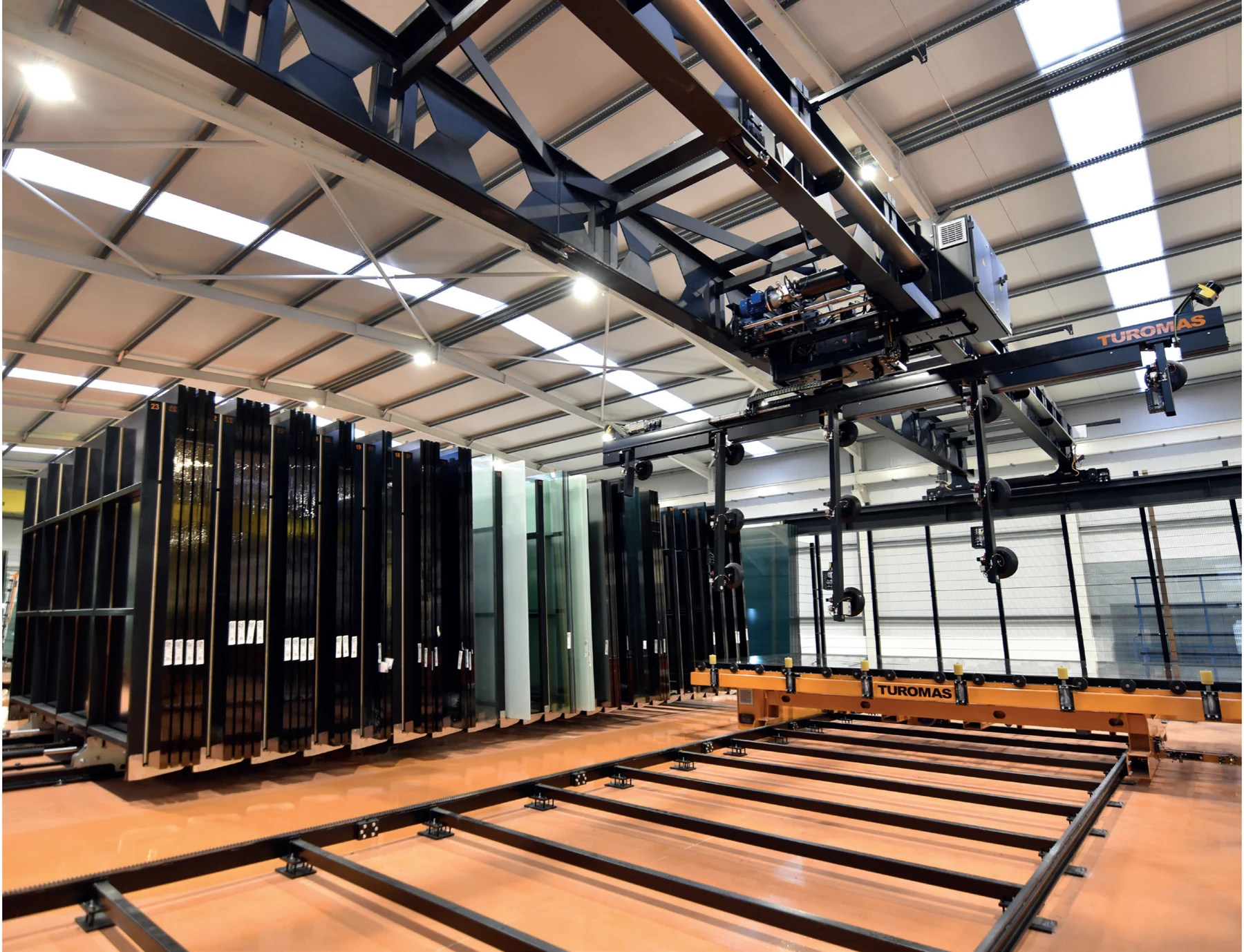

Parrilla de ventosas giratoria
Amplía las posibilidades de carga de vidrio bajo emisivo y los movimientos entre posiciones del almacén.
Consultar esta opción ↗
Equipamiento opcional

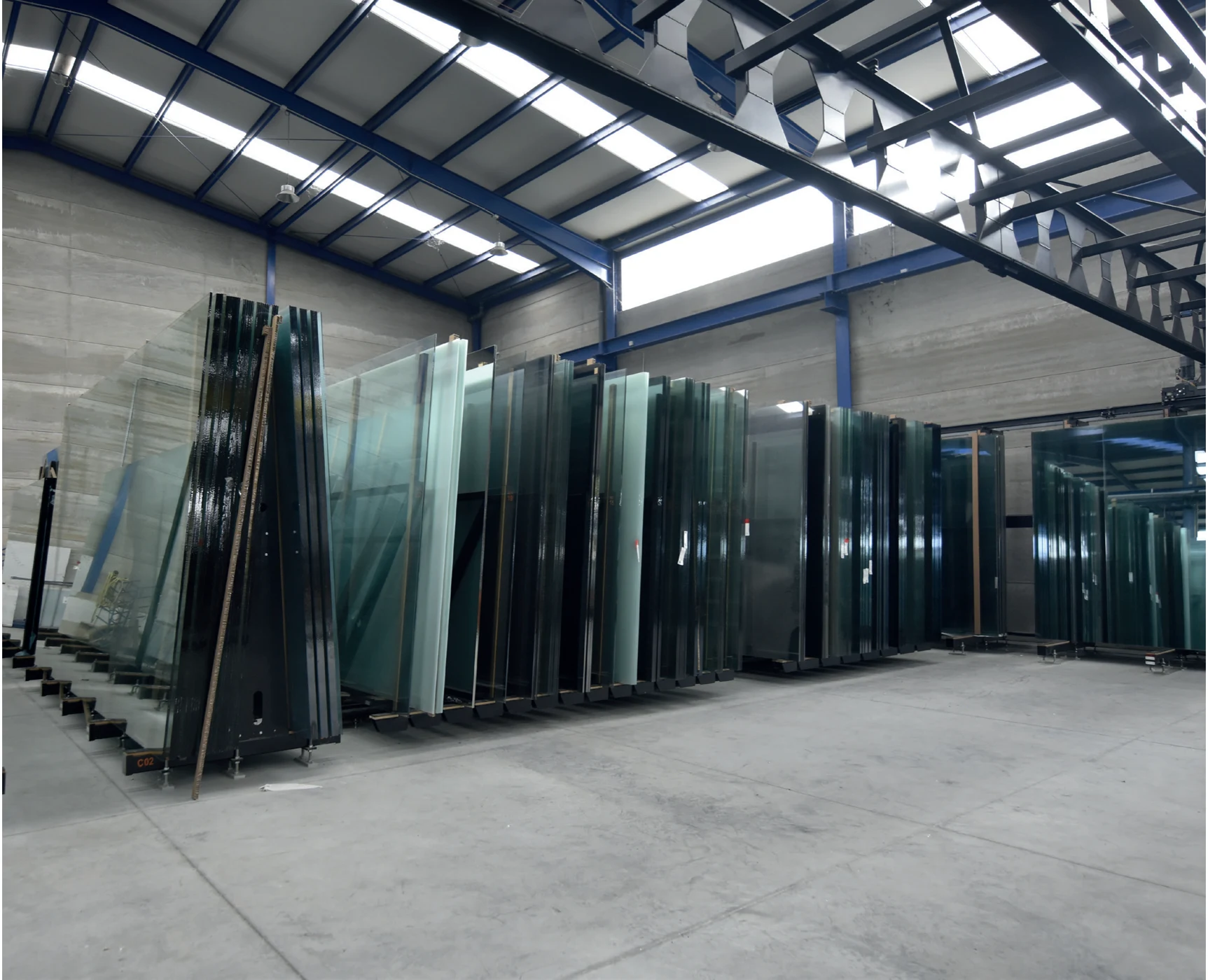

MOVEGLASS · Reorganiza el vidrio dentro del almacén
El cargador aéreo LA aprovecha las pausas de carga para mover hojas entre caballetes, liberar espacio y dejar más accesible el vidrio más antiguo. También permite reponer vidrio desde una zona segura de recarga dentro de su alcance.
Consultar esta opción ↗TUROMAS · Documentación original
Catálogo de la gama.
Catálogo 2025 · V1 · 29 páginas de PDF · 44,3 MB
LA
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de TUROMAS, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
