ETD 6.5-400

Elevador de columna para trabajar con una ventosa suspendida, con capacidad adaptada a la altura.

Consultar este equipo ↗Ver ficha original ↓

Carga de 0 a 4 m: 400 kg
Carga de 6 a 6,5 m: 280 kg
Altura total de columna: 6,5 m

En tu trabajo

Adaptar la maniobra.

Elevación de ventosas XL o VL mediante el accesorio de suspensión correspondiente.
Trabajos de instalación con una columna transportable.

Conoce cómo trabaja

La tecnología, al detalle.

Capacidad según altura

La carga admisible disminuye desde 400 kg hasta 280 kg al extender la columna.

Estabilización

Las capacidades de la tabla requieren patas orientadas hacia atrás o 100 kg de contrapesos.

Accesorios

La ficha contempla elevación eléctrica, soporte de contrapesos y enganche para ventosas XL o VL.

TECNOCAT · ETD 6.5-400

Datos técnicos.

Carga de 0 a 4 m: 400 kg
Carga de 6 a 6,5 m: 280 kg
Altura total de columna: 6,5 m
Dimensiones plegado: 0,95 × 0,74 × 1,98 m
Peso sin contrapesos: 188 kg
Peso con contrapesos: 288 kg

Las cargas indicadas requieren las patas hacia atrás o 100 kg de contrapesos. Los 6,5 m son la altura de la columna: con XL1, la ventosa queda aproximadamente 650 mm por debajo.

Elegir el montaje

Configuraciones del equipo.

Variantes y condiciones de trabajo
Altura de columna	Carga con patas atrás o 100 kg de contrapesos
0–4 m	400 kg
4–4,5 m	360 kg
4,5–5 m	340 kg
5–5,5 m	320 kg
5,5–6 m	300 kg
6–6,5 m	280 kg

Documentación TECNOCAT

Fichas y planos originales.

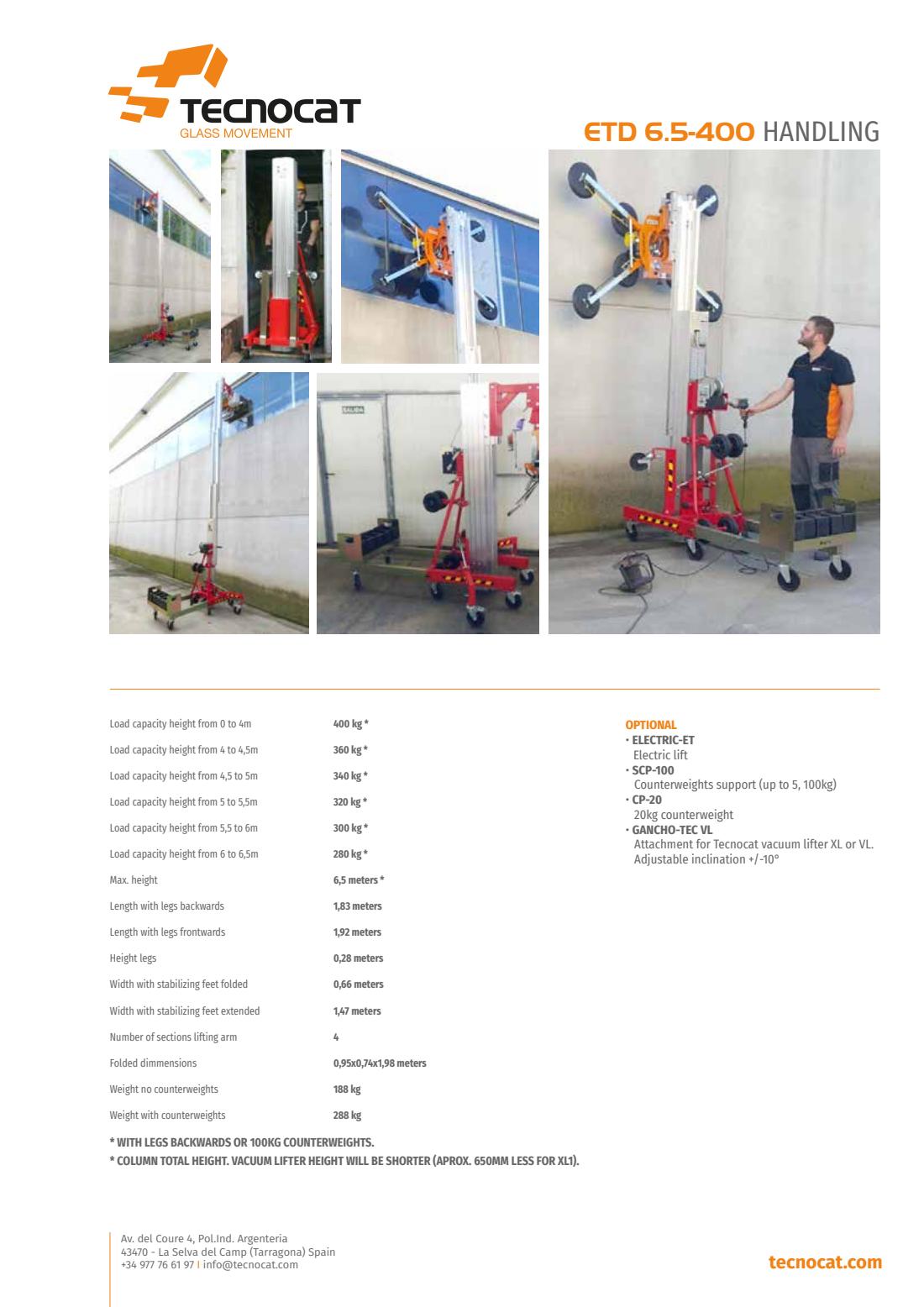

PDF original · 1 página

ETD 6.5-400 HANDLING

Consulta las dimensiones, las variantes y los datos del fabricante.

Abrir documento ↗Guardar PDF ↓
