Giro dentro de la línea
Unidad de volteo para vidrio de 3 a 10 mm. La ficha oficial especifica formato de 300 × 300 mm a 4.000 × 2.500 mm y carga máxima de 250 kg.
SCHIATTI · Transferencia y volteo
TURNOVER
Unidad de volteo para cambiar la orientación de las piezas dentro de una línea.
- Espesor del vidrio
- 3–10 mm
- Dimensión mínima
- 300 × 300 mm
- Dimensión máxima
- 4.000 × 2.500 mm
Conoce cómo trabaja
Tecnología de la serie.
SCHIATTI · TURNOVER
Datos técnicos.
- Espesor del vidrio
- 3–10 mm
- Dimensión mínima
- 300 × 300 mm
- Dimensión máxima
- 4.000 × 2.500 mm
- Carga máxima
- 250 kg
- Potencia instalada
- 10 kW
- Consumo de aire
- 20 Nl/min
- Velocidad de avance
- 5 m/min
- Peso total
- 3.000 kg
Condiciones y versiones de los datos.
- Potencia: la ficha web publica 10 kW; el catálogo general 09/2021 indica 32 kW. La potencia de suministro debe confirmarse para la unidad seleccionada.
Demostraciones del equipo
El trabajo, en vídeo.

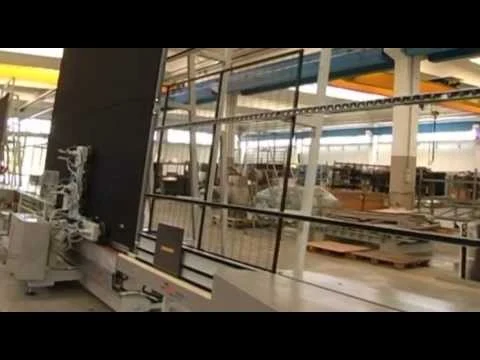

TURNOVER · Unidad de volteo
Demostración oficial del equipo. El vídeo original tiene una resolución limitada.
Ver en YouTube ↗Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
TURNOVER
Consulta la disponibilidad del plano específico de este modelo.
Plano pendiente de incorporarConsultar plano ↗

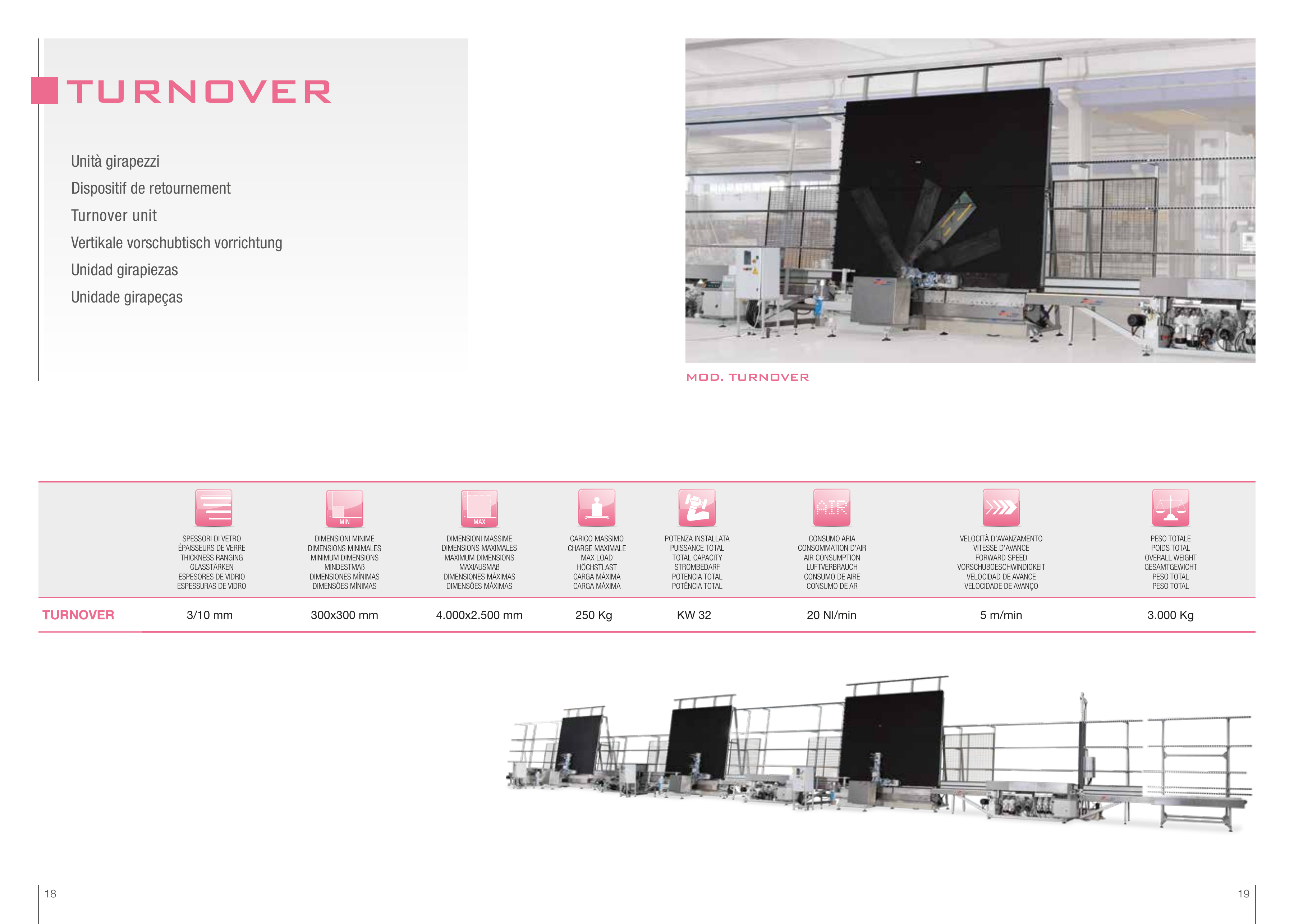

Documentación original · 09/2021 · REV7
Tablas y esquemas del catálogo.
Edición 09/2021 · REV7. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 09/2021 · REV7 · 25 páginas de PDF · 5,8 MB
Gama completa SCHIATTI
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
