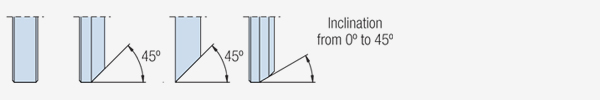

Canto plano e inglete
Trabaja canto plano con aristas y permite variar el ángulo entre 0° y 45°. El límite de espesor para ángulo variable es 25 mm, según la nota del catálogo.
SME · Ver todos los modelos ↗
SME10B
Canteadoras rectilíneas · SME10B. Espesor: 3–30 mm; 3–25 mm con ángulo variable. Composición de 10 estaciones de desbaste y pulido.
- Muelas y estaciones de pulido
- 10
- Espesor del vidrio
- 3–30 mm; 3–25 mm con ángulo variable
- Dimensión mínima
- 80 × 80 mm; 50 × 100 mm opcional
Conoce cómo trabaja
Tecnología de la serie.
Control del ángulo
El PLC gestiona apertura, velocidad y ángulo. La disposición de estaciones permite comparar las versiones SME8, SME10 y SME10B.
Desbaste y pulido
Muela diamantada con ajuste independiente y pulido con ajuste automático. SME10 y SME10B incluyen la estación de cerio que muestra su esquema.
Manejo del vidrio
Transportador de zapatas guiadas y regulación de la eliminación de material hasta 4 mm sin intervenir en las muelas de diamante. El catálogo contempla tiras de 50 × 100 mm como opción.
SCHIATTI · SME10B
Datos técnicos.
- Muelas y estaciones de pulido
- 10
- Composición
- 2D + 3DB + CO + 2FD + 2FL
- Espesor del vidrio
- 3–30 mm; 3–25 mm con ángulo variable
- Dimensión mínima
- 80 × 80 mm; 50 × 100 mm opcional
- Carga máxima
- 1.000 kg
- Altura de trabajo
- 812 mm
- Potencia instalada
- 16,6 kW
- Capacidad de los depósitos
- 422 l
- Consumo de aire
- 8 Nl/min
- Velocidad de avance
- 0,5–5,5 m/min
- Peso total
- 3.188 kg
- Ángulo variable
- 0°–45°
Condiciones y versiones de los datos.
- Espesor: 3–30 mm para canto plano y 3–25 mm para ángulo variable. Formato mínimo de 80 × 80 mm; 50 × 100 mm es opcional (catálogo 05/2022).
- Velocidad: la web publica 0,5–5,5 m/min; el catálogo 05/2022 indica 0,5–5 m/min. Confirmar la versión al definir la máquina.
Entender el acabado
Muelas y perfiles de trabajo.

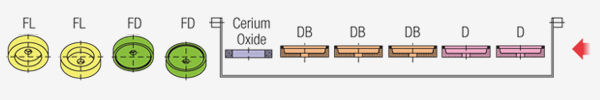

Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
SME10B
10 estaciones · 2D + 3DB + CO + 2FD + 2FL
- D
- Muela diamantada para el canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- DB
- Muela de baquelita
- CO
- Fieltro de pulido con óxido de cerio
Adaptar la configuración
Opciones de la gama.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
SME10B
Plano original publicado por SCHIATTI para SME-10B.
Documentación original · 05/2022
Tablas y esquemas del catálogo.
Edición 05/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 12 páginas de PDF · 1,8 MB
SME
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
