Radios y chaflanes
El catálogo describe el trabajo de esquinas con radios de 3 a 50 mm y chaflanes a 45° de hasta 50 mm.
SCHIATTI · Pulido de esquinas
RS812
Mecanizado de esquinas con radio de 3–50 mm o chaflán a 45°. Modelo documentado en el catálogo general 09/2021.
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 400 × 200 mm
- Dimensión máxima
- 1.200 × 1.200 mm
Conoce cómo trabaja
Tecnología de la serie.
Formato de trabajo
La edición 09/2021 contempla piezas desde 400 × 200 mm hasta 1.200 × 1.200 mm y carga máxima de 70 kg.
SCHIATTI · RS812
Datos técnicos.
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 400 × 200 mm
- Dimensión máxima
- 1.200 × 1.200 mm
- Carga máxima
- 70 kg
- Altura de trabajo
- 900 mm
- Potencia instalada
- 17 kW
- Capacidad de los depósitos
- 320 l
- Consumo de aire
- 12 Nl/min
- Velocidad de avance
- 1–10 m/min
- Chaflán de esquina
- 45°; hasta 50 mm
- Radio
- 3–50 mm
- Peso total
- 2.678 kg
- Ciclos por minuto
- 3
Condiciones y versiones de los datos.
- Datos de la edición 09/2021. Consultar disponibilidad y configuración actual.
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
RS812
Consulta la disponibilidad del plano específico de este modelo.
Plano pendiente de incorporarConsultar plano ↗

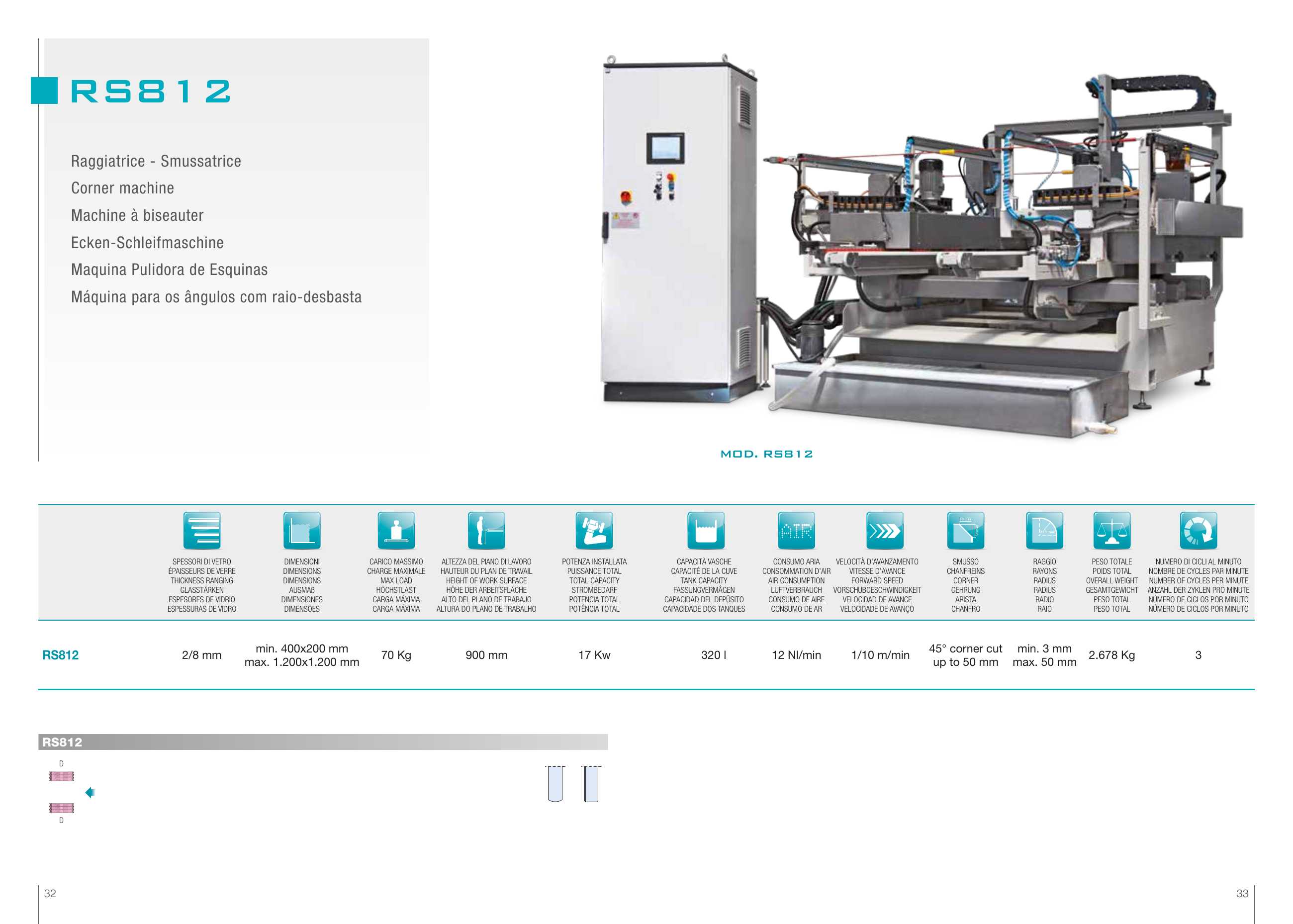

Documentación original · 09/2021 · REV7
Tablas y esquemas del catálogo.
Edición 09/2021 · REV7. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 09/2021 · REV7 · 25 páginas de PDF · 5,8 MB
Gama completa SCHIATTI
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
RS812 en la página PDF 18, edición 09/2021. Consultar disponibilidad actual.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
