Piezas pequeñas y vidrio de hasta 30 mm
La serie publica un formato mínimo de 50 × 50 mm. Cada modelo combina diferentes estaciones para canto plano, aristas y acabado.
FPS-S · Ver todos los modelos ↗
FPS20RSB
Canteadoras rectilíneas · FPS20RSB. Espesor: 3–30 mm. Composición de 10 estaciones de desbaste y pulido.
- Muelas y estaciones de pulido
- 10
- Espesor del vidrio
- 3–30 mm
- Dimensión mínima
- 50 × 50 mm
Conoce cómo trabaja
Tecnología de la serie.
Ajuste desde el PLC
La apertura para el espesor y la velocidad de avance se gestionan desde el control. Las muelas diamantadas se regulan de forma independiente y las de pulido automáticamente.
Pulido según versión
Las variantes B incorporan muelas de baquelita. Los modelos con CO incluyen el pulido con cerio indicado en su esquema.
Entrada y refrigeración
Regulación de eliminación de material hasta 4 mm sin intervenir en las muelas de diamante, excepto FPS10S. Circuito cerrado de agua y protecciones de acero inoxidable.
SCHIATTI · FPS20RSB
Datos técnicos.
- Muelas y estaciones de pulido
- 10
- Composición
- 2D + 3DB + 2FD + 2FL + CO
- Espesor del vidrio
- 3–30 mm
- Dimensión mínima
- 50 × 50 mm
- Carga máxima
- 1.000 kg
- Altura de trabajo
- 812 mm
- Potencia instalada
- 16,3 kW
- Capacidad de los depósitos
- 422 l
- Consumo de aire
- 8 Nl/min
- Velocidad de avance
- 0,5–5,5 m/min
- Peso total
- 2.890 kg
Condiciones y versiones de los datos.
- Velocidad: la web publica 0,5–5,5 m/min; el catálogo 05/2022 indica 0,5–5 m/min. Confirmar la versión al definir la máquina.
Entender el acabado
Muelas y perfiles de trabajo.
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
FPS20RSB
10 estaciones · 2D + 3DB + 2FD + 2FL + CO
- D
- Muela diamantada para el canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- DB
- Muela de baquelita
- CO
- Fieltro de pulido con óxido de cerio
Adaptar la configuración
Accesorios opcionales.
Opcionales de la gama FPS-S. Consulta la configuración disponible para tu FPS20RSB.
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
FPS20RSB
Plano original publicado por SCHIATTI para FPS-20RSB.
Documentación original · 05/2022

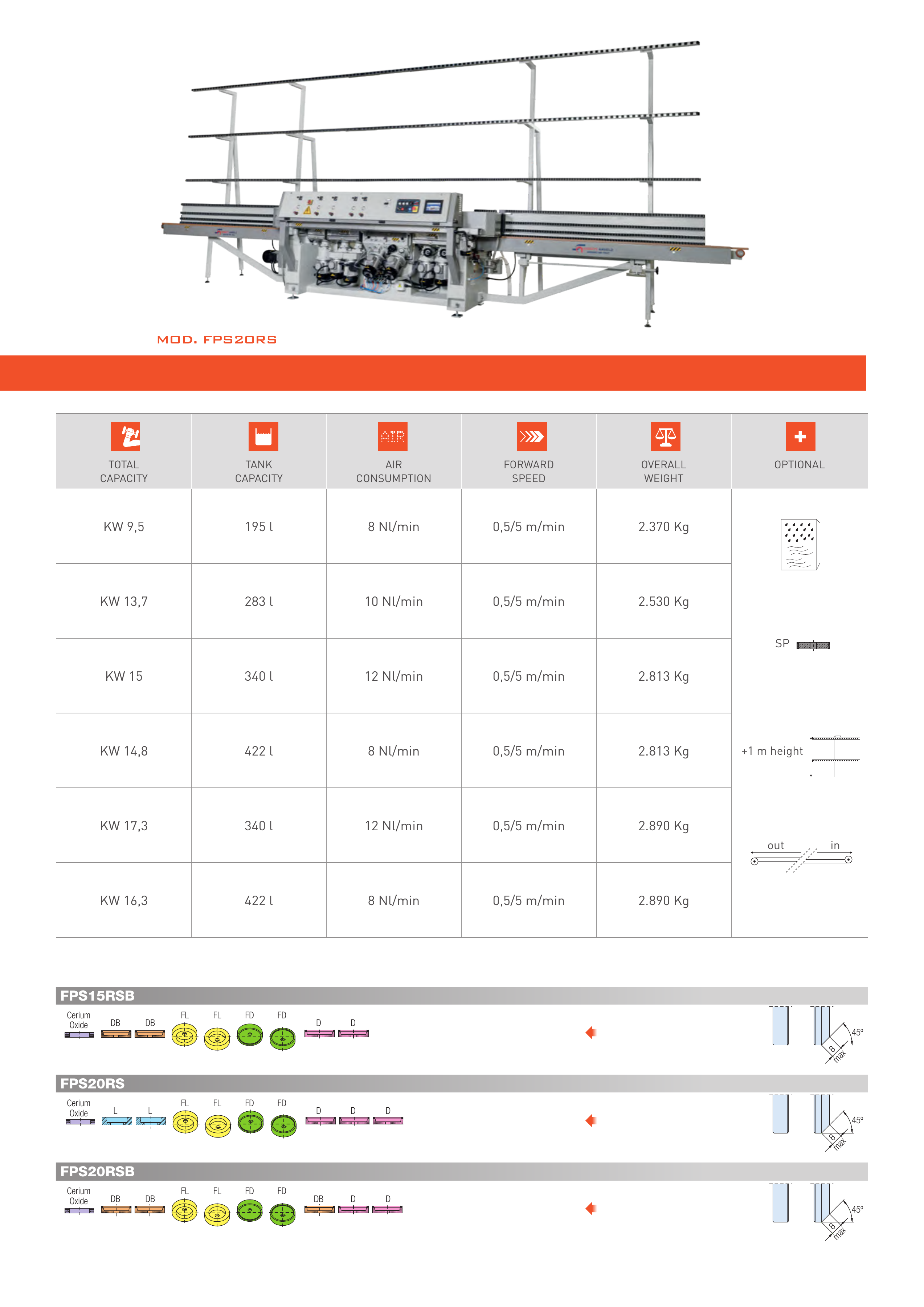

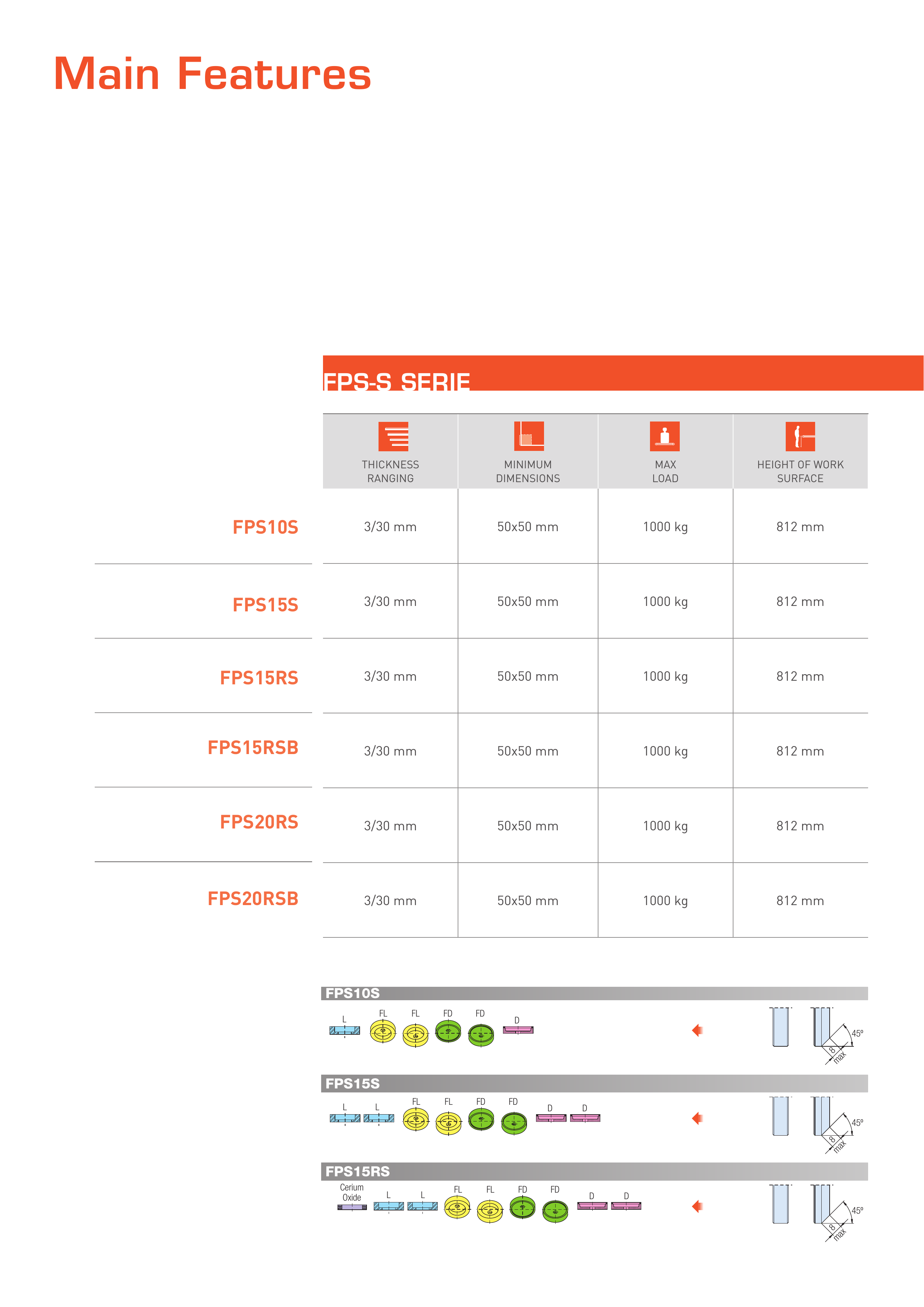

Tablas y esquemas del catálogo.
Edición 05/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 12 páginas de PDF · 2,7 MB
FPS-S
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
