Canteadora rectilínea de 10 muelas para cantear y abrillantar el canto plano con aristas. Trabaja piezas desde 50 × 50 mm, con espesores de 3 a 30 mm, y completa el acabado con pulido al óxido de cerio.
Conoce la máquina
La FPS20RS combina el desbaste y el pulido del canto plano con el acabado de las aristas. Su composición reúne tres muelas diamantadas para el canto, dos diamantadas para las aristas, dos de pulido de aristas, dos de pulido del canto y un fieltro con óxido de cerio para el abrillantado final.

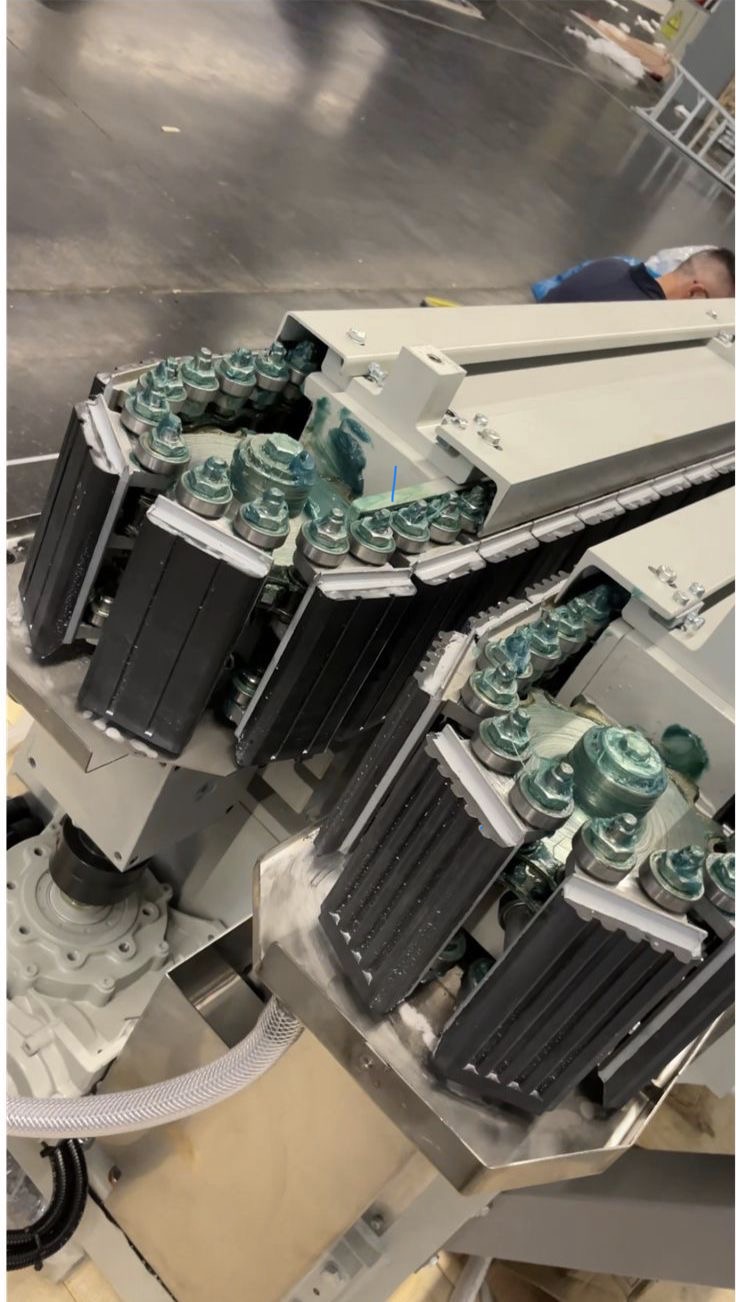

Ampliar foto ↗El transportador principal utiliza patines de goma con seis rodamientos, unidos a una cadena que recorre guías de acero endurecido. Este sistema no requiere lubricación continua.
El ajuste al espesor del vidrio se realiza mediante control electrónico.

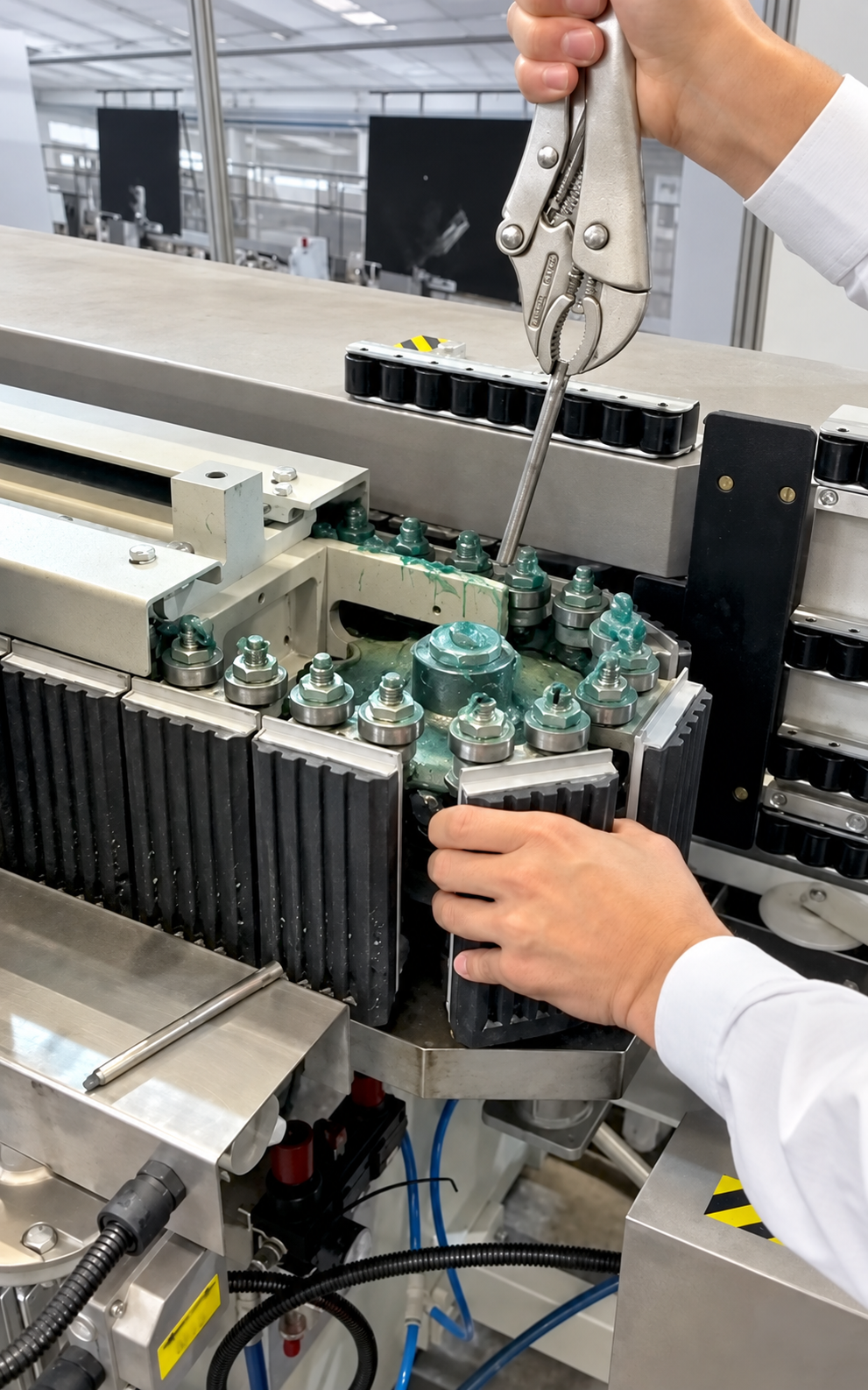

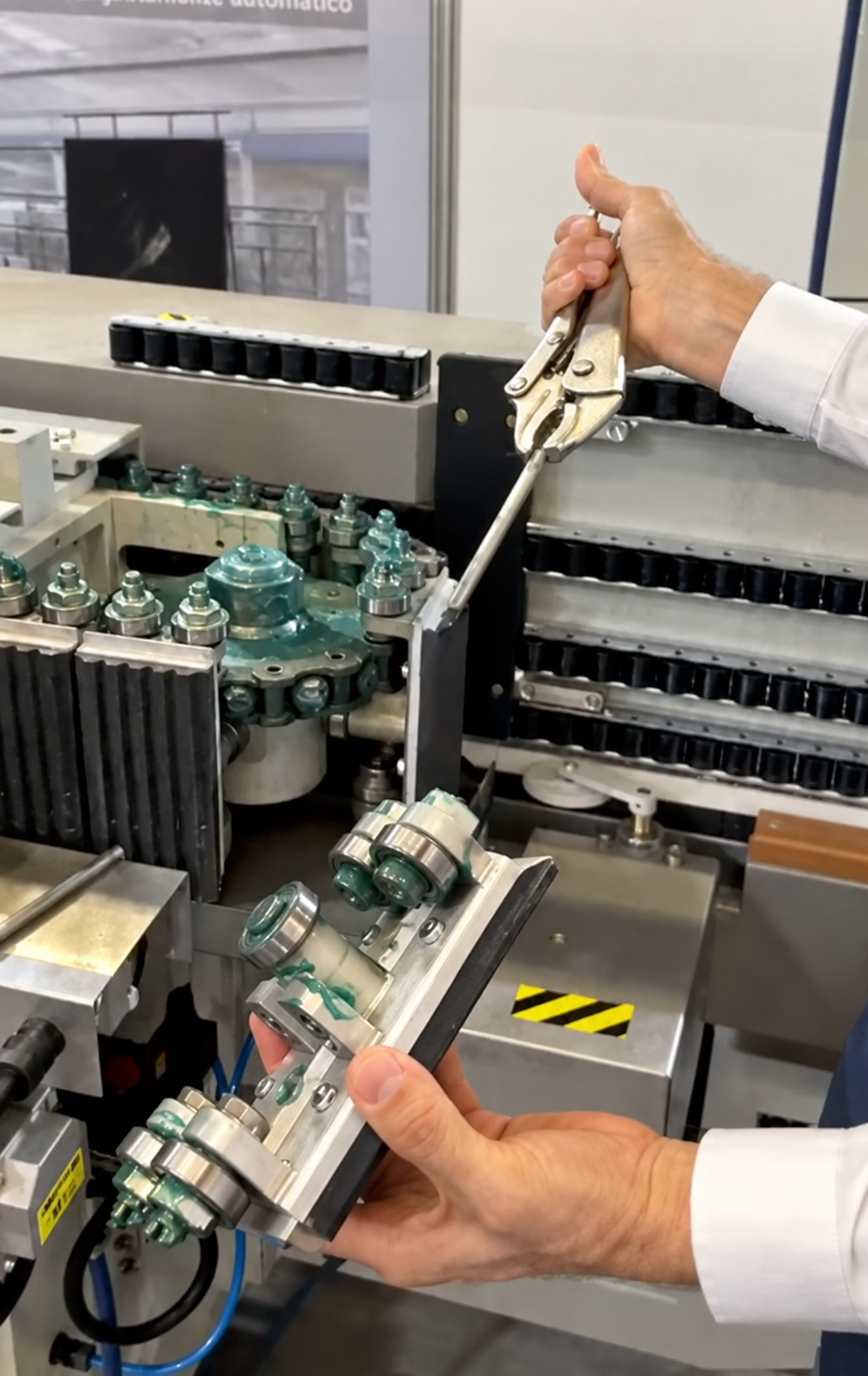

Las zapatas se extraen retirando dos simples pasadores. Esto permite acceder a los rodamientos para su limpieza y mantenimiento.
Ampliar foto ↗
Ampliar foto ↗El conjunto se retira fácilmente para limpiar y sustituir los cepillos, simplificando el mantenimiento de la canteadora.
Ampliar foto ↗

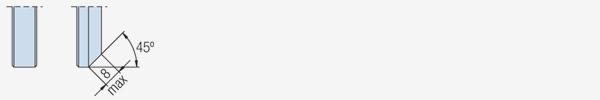

Ampliar foto ↗El formato mínimo de la pieza es de 50 × 50 mm y el espesor admitido va de 3 a 30 mm. La carga máxima de 1.000 kg corresponde al peso distribuido a lo largo de toda la máquina.
Desde el cuadro de mandos se ajustan el espesor y la velocidad de avance y se controla el pulido automático. El PLC muestra la longitud del vidrio, contabiliza los metros y las piezas trabajadas y permite diagnosticar averías.
Las muelas diamantadas se regulan de forma independiente para repartir la retirada de material. Las muelas de pulido avanzan automáticamente mediante un mando electroneumático controlado por el PLC.
Un dispositivo situado en la entrada permite aumentar la retirada de vidrio sin intervenir en las muelas de diamante. La alimentación utiliza una correa dentada de poliuretano con alma de acero. La velocidad de trabajo se regula mediante un variador.
Las bombas de depósitos separados llevan el agua a las muelas en circuito cerrado. El depósito del pulido con fieltro incorpora una bomba y un agitador automático que mantiene la mezcla de agua y óxido de cerio. Las protecciones y los sistemas de transporte son de acero inoxidable.
SCHIATTI · FPS20RS
Entender el acabado

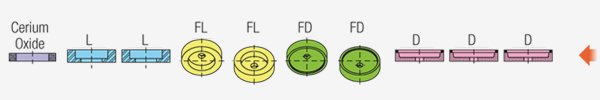

Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
10 muelas · 3D + 2FD + 2FL + 2L + CO
Adaptar la configuración
Opcionales de la gama FPS-S. Consulta la configuración disponible para tu FPS20RS.
SCHIATTI ANGELO · Documentación original
Catálogo 05/2022 · 12 páginas de PDF · 2,7 MB
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
