Formato pequeño
Canteadora de cuatro estaciones para canto plano y aristas, con formato mínimo publicado de 60 × 60 mm.
SCHIATTI · Canteadoras rectilíneas
FPS-M4
Rectilínea para canto plano con aristas a 45°, pensada también para piezas pequeñas.
- Muelas y estaciones de pulido
- 4
- Composición
- D + L + 2FL
- Espesor del vidrio
- 3–20 mm
Conoce cómo trabaja
Tecnología de la serie.
Transporte guiado
Zapatas con rodamientos sobre guías endurecidas; el transportador no requiere lubricación continua.
Acabado y control
Ajuste automático del pulido, gestión mediante PLC y refrigeración en circuito cerrado.
SCHIATTI · FPS-M4
Datos técnicos.
- Muelas y estaciones de pulido
- 4
- Composición
- D + L + 2FL
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 60 × 60 mm
- Carga máxima
- 150 kg
- Altura de trabajo
- 830 mm
- Potencia instalada
- 6 kW
- Capacidad de los depósitos
- 125 l
- Consumo de aire
- 7 Nl/min
- Velocidad de avance
- 0,5–5 m/min
- Peso total
- 1.510 kg
Entender el acabado
Muelas y perfiles de trabajo.

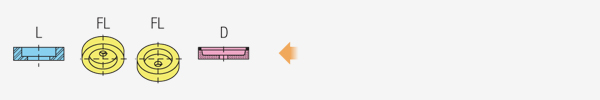

Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
FPS-M4
4 estaciones · D + L + 2FL
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FL
- Muela de pulido de la arista
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
FPS-M4
Plano original publicado por SCHIATTI para FPS-M4.
Documentación original · 09/2021 · REV7

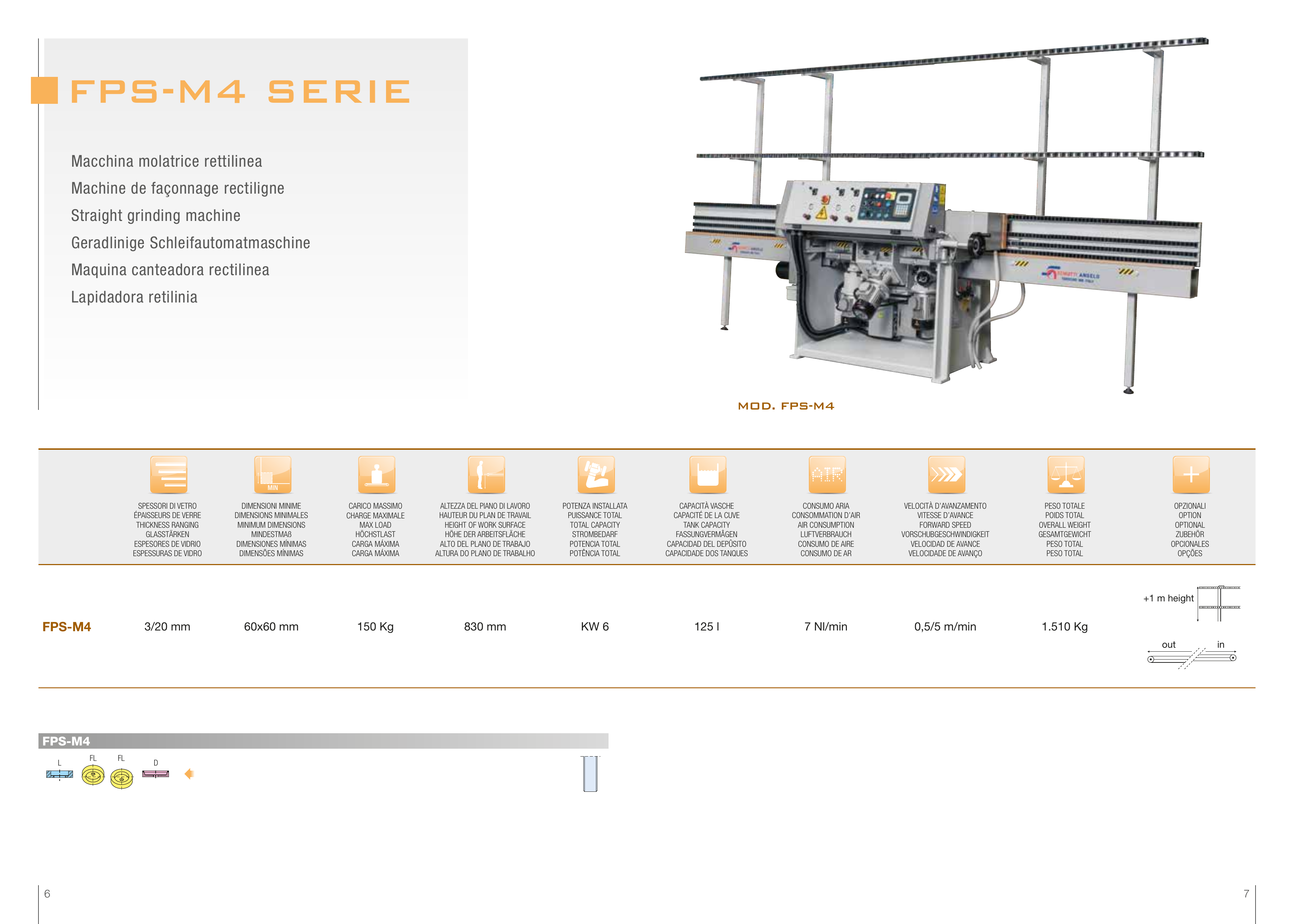

Tablas y esquemas del catálogo.
Edición 09/2021 · REV7. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 09/2021 · REV7 · 25 páginas de PDF · 5,8 MB
Gama completa SCHIATTI
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
