FPS50R
10 estaciones
3D + 2L + 2FD + 2FL + CO
- Espesor del vidrio
- 3–55 mm
- Dimensión mínima
- 100 × 100 mm
SCHIATTI · Canteadoras rectilíneas
FPS-50
Canteadora para vidrio de mayor espesor y piezas de elevado peso.
- Modelos
- 4
- Espesor del vidrio
- 3–55 mm
- Aplicación
- Canteadoras rectilíneas
Elegir dentro de la serie
Compara sus modelos.
FPS50RB
10 estaciones
2D + 3DB + 2FD + 2FL + CO
- Espesor del vidrio
- 3–55 mm
- Dimensión mínima
- 100 × 100 mm
FPS50
13 estaciones
3D + 3L + 2FD + 2FL + 3CO
- Espesor del vidrio
- 3–55 mm
- Dimensión mínima
- 100 × 100 mm
FPS50B
13 estaciones
3D + 3DB + 2FD + 2FL + 3CO
- Espesor del vidrio
- 3–55 mm
- Dimensión mínima
- 100 × 100 mm
Conoce cómo trabaja
Tecnología de la serie.
Vidrio grueso
Canteado y pulido del canto plano con aristas para espesores de 3 a 55 mm. La serie contempla una carga máxima de 1.800 kg.
Elegir el acabado
FPS50R y FPS50RB tienen 10 estaciones; FPS50 y FPS50B, 13. Los esquemas distinguen pulido convencional, baquelita y cerio.
Control de producción
PLC con pantalla táctil para espesor y velocidad. La entrada incorpora un dispositivo de fricción para detener la siguiente hoja sin interrumpir el ciclo de la máquina.
Regulación y agua
Muela diamantada con ajuste independiente y pulido automático. Regulación de eliminación de material hasta 4 mm sin intervenir en las muelas de diamante y refrigeración en circuito cerrado.
SCHIATTI · FPS-50
Datos técnicos.
| Dato | FPS50R | FPS50RB | FPS50 | FPS50B |
|---|---|---|---|---|
| Muelas y estaciones de pulido | 10 | 10 | 13 | 13 |
| Composición | 3D + 2L + 2FD + 2FL + CO | 2D + 3DB + 2FD + 2FL + CO | 3D + 3L + 2FD + 2FL + 3CO | 3D + 3DB + 2FD + 2FL + 3CO |
| Espesor del vidrio | 3–55 mm | 3–55 mm | 3–55 mm | 3–55 mm |
| Dimensión mínima | 100 × 100 mm | 100 × 100 mm | 100 × 100 mm | 100 × 100 mm |
| Carga máxima | 1.800 kg | 1.800 kg | 1.800 kg | 1.800 kg |
| Altura de trabajo | 840 mm | 840 mm | 840 mm | 840 mm |
| Potencia instalada | 19,7 kW | 18,7 kW | 22,7 kW | 22,7 kW |
| Capacidad de los depósitos | 340 l | 447 l | 340 l | 447 l |
| Consumo de aire | 12 Nl/min | 8 Nl/min | 20 Nl/min | 14 Nl/min |
| Velocidad de avance | 0,4–5,5 m/min | 0,4–5,5 m/min | 0,4–5,5 m/min | 0,4–5,5 m/min |
| Peso total | 3.795 kg | 3.795 kg | 4.135 kg | 4.135 kg |
| Plano del fabricante |
Condiciones y versiones de los datos.
- La tabla recoge la web consultada el 29/09/2026: mínimo 100 × 100 mm y avance 0,4–5,5 m/min. El catálogo 05/2022 indica 80 × 80 mm y 0,5–5 m/min. Estas prestaciones deben confirmarse para la configuración ofertada.

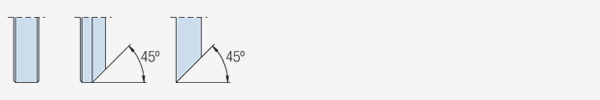

Entender el acabado
Muelas y perfiles de trabajo.
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.

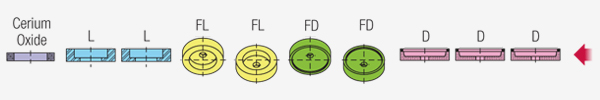

FPS50R
10 estaciones · 3D + 2L + 2FD + 2FL + CO
FPS50RB
10 estaciones · 2D + 3DB + 2FD + 2FL + CO
FPS50
13 estaciones · 3D + 3L + 2FD + 2FL + 3CO
FPS50B
13 estaciones · 3D + 3DB + 2FD + 2FL + 3CO
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- DB
- Muela de baquelita
- CO
- Fieltro de pulido con óxido de cerio
Adaptar la configuración
Opciones de la gama.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
FPS50R
Plano original publicado por SCHIATTI para FPS-50R.
FPS50RB
Plano original publicado por SCHIATTI para FPS-50RB.
FPS50
Plano original publicado por SCHIATTI para FPS-50.
FPS50B
Plano original publicado por SCHIATTI para FPS-50B.
Documentación original · 05/2022
Tablas y esquemas del catálogo.
Edición 05/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 16 páginas de PDF · 2,7 MB
FPS50 / FPS50M
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
