SCHIATTI · Taladrado
FPD
Taladros de cabezales opuestos para perforar vidrio, con versiones automáticas y semiautomáticas.
- Modelos
- 2
- Espesor del vidrio
- 2–28 mm
- Aplicación
- Taladrado
Elegir dentro de la serie
Compara sus modelos.
Conoce cómo trabaja
Tecnología de la serie.
Dos cabezales enfrentados
Taladrado desde ambas caras con avance hidrocontrolado, sujeción del vidrio y ajuste de las brocas según la versión.

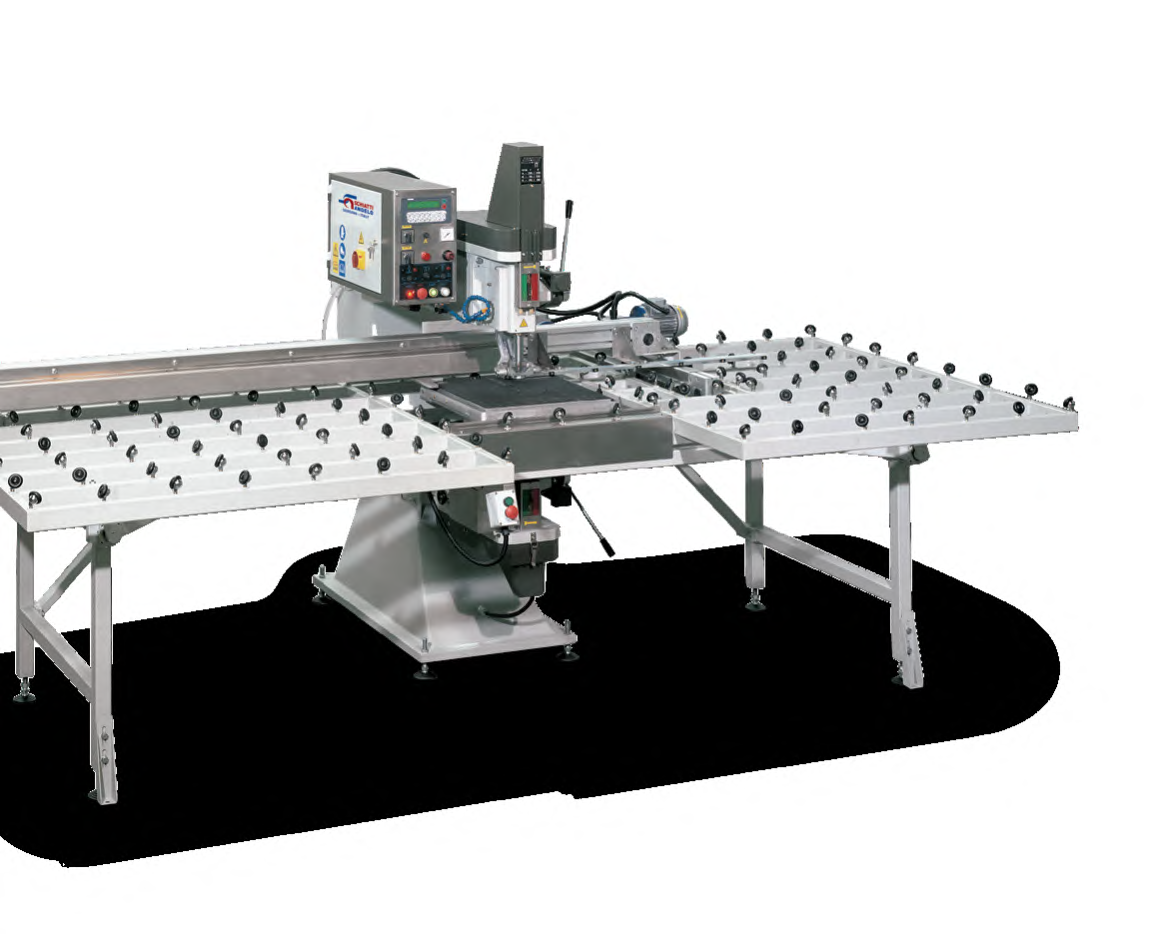

FPD60 y FPD60XY
FPD60 se ofrece en versión automática o semiautomática. FPD60XY incorpora posicionamiento de los ejes para programar la secuencia de agujeros.
Ciclo de taladrado
Expulsión del núcleo y control automático del agua. Las velocidades y profundidades de brazo se detallan por modelo.
Apoyo del vidrio
Mesa neumática para facilitar el desplazamiento de la hoja y mando en brazo telescópico. Las herramientas y opciones se concretan para el trabajo previsto.
SCHIATTI · FPD
Datos técnicos.
| Dato | FPD60 | FPD60 XY |
|---|---|---|
| Espesor del vidrio | 2–28 mm | 2–28 mm |
| Altura de trabajo | 1.050 mm | 1.030 mm |
| Potencia instalada | 2,6 kW | 4,4 kW |
| Consumo de aire | 55 Nl/min | 50 Nl/min |
| Peso total | 470 kg | 1372 kg |
| Diámetro de taladrado | 3–100 mm automático; 3–200 mm manual, cabezal superior. Hasta 200 mm con ambos cabezales bajo configuración. | 3–100 mm automático; 3–200 mm manual, cabezal superior. Hasta 200 mm con ambos cabezales bajo configuración. |
| Velocidad de husillos | 450/2450 rpm | 200/4500 rpm |
| Profundidad del brazo | 1.100 / 1.300 / 1.600 mm | 700 (otras medidas bajo pedido) mm |
| Plano del fabricante |
Condiciones y versiones de los datos.
- La profundidad de 700 mm del FPD60XY admite otras medidas bajo pedido, según la nota del catálogo.
- Diámetro publicado: 3–100 mm en automático y 3–200 mm en manual con el cabezal superior. La web añade una configuración de hasta 200 mm con ambos cabezales; debe especificarse al solicitar el equipo.
Adaptar la configuración
Opciones de la gama.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
FPD60
Plano original publicado por SCHIATTI para FPD60.
FPD60 XY
Plano original publicado por SCHIATTI para FPD60XY.
Documentación original · 05/2022
Tablas y esquemas del catálogo.

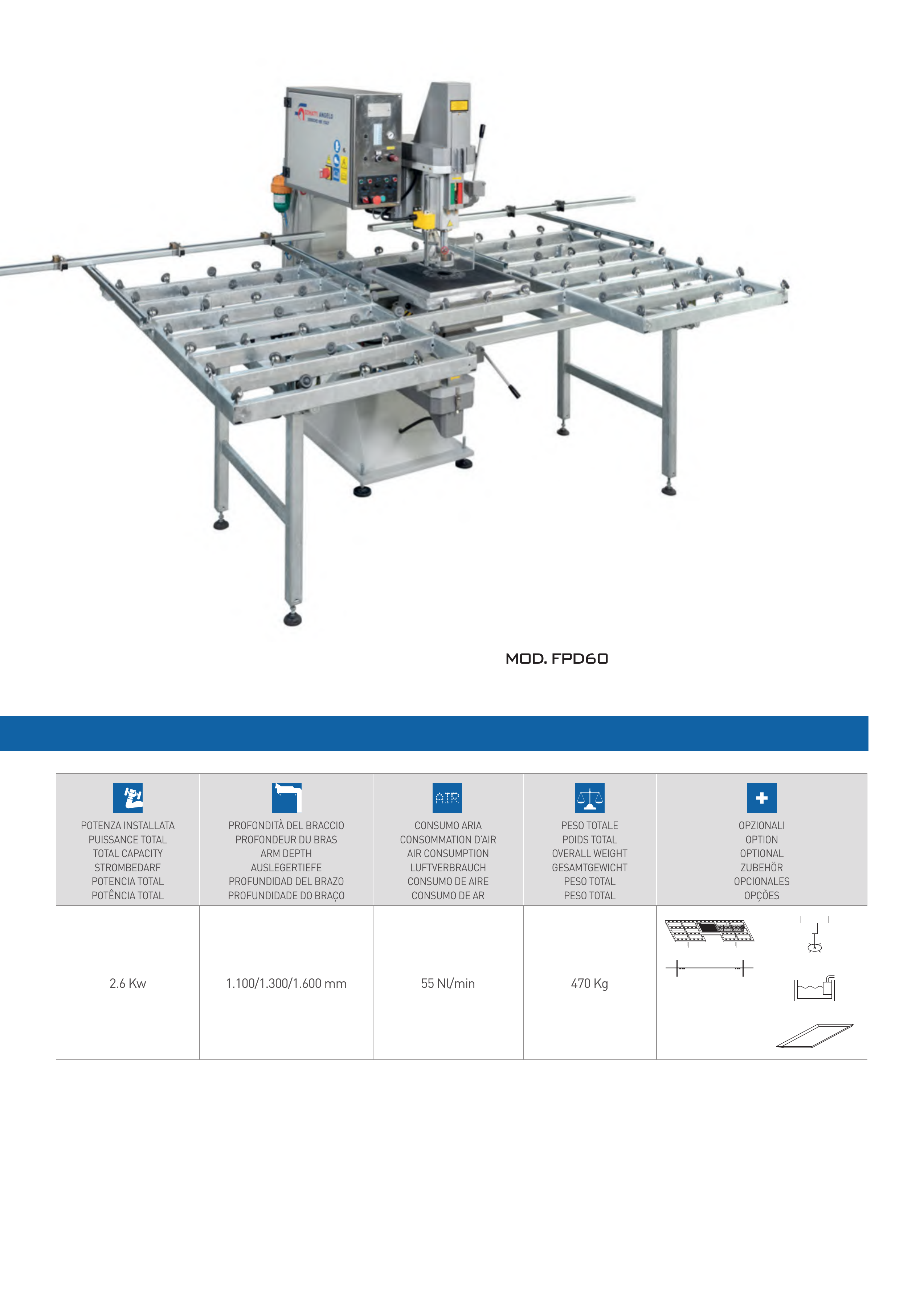

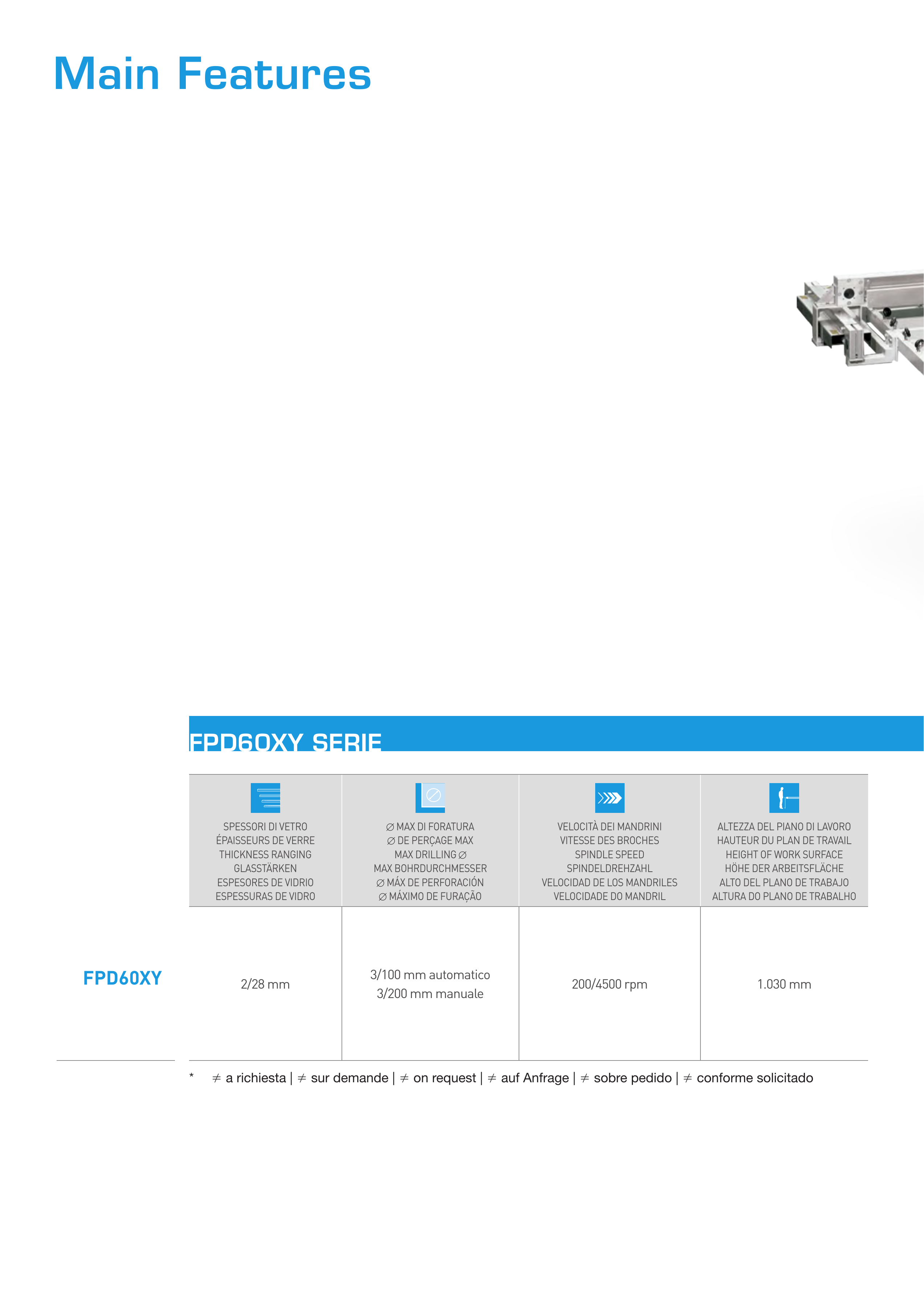

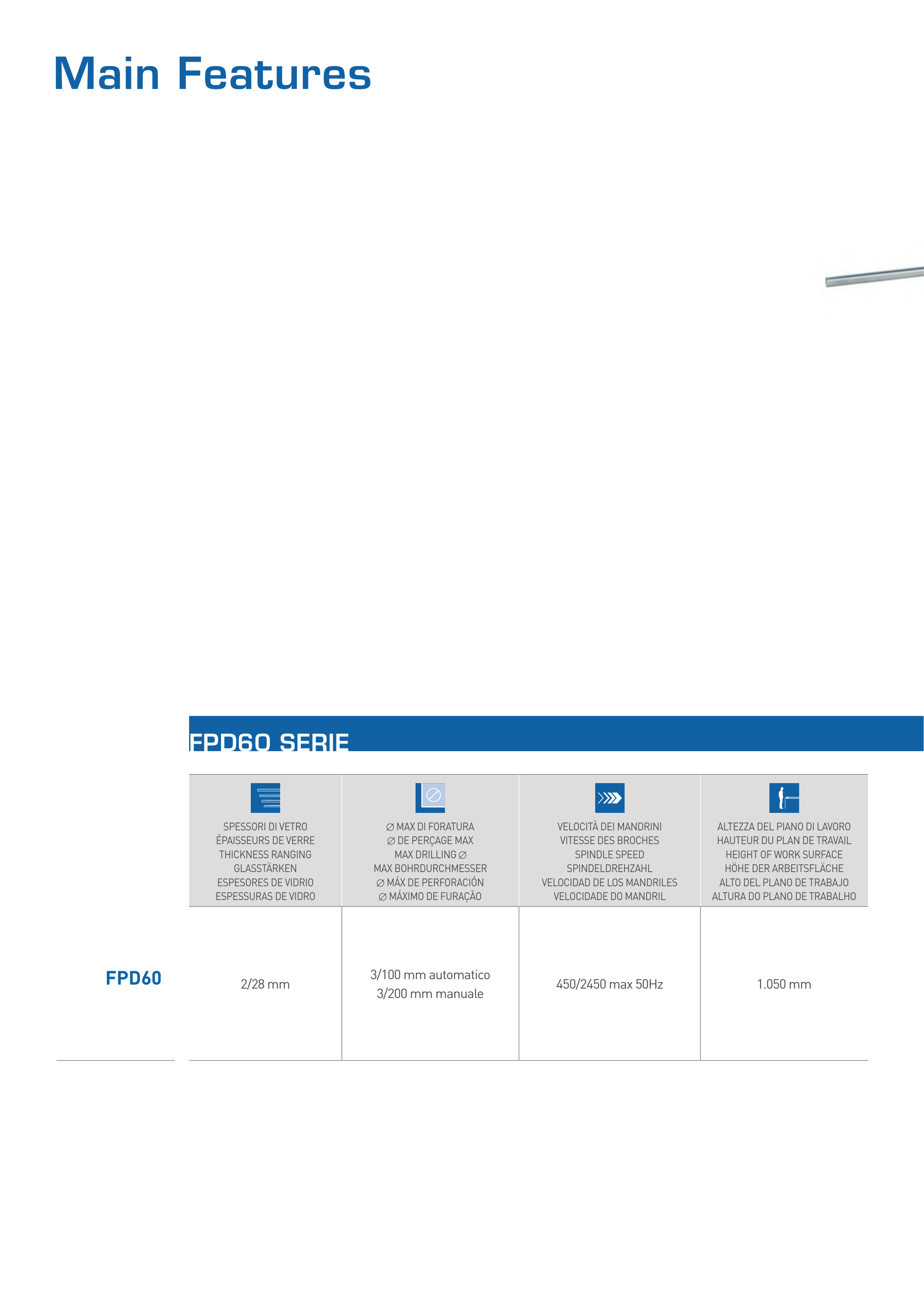

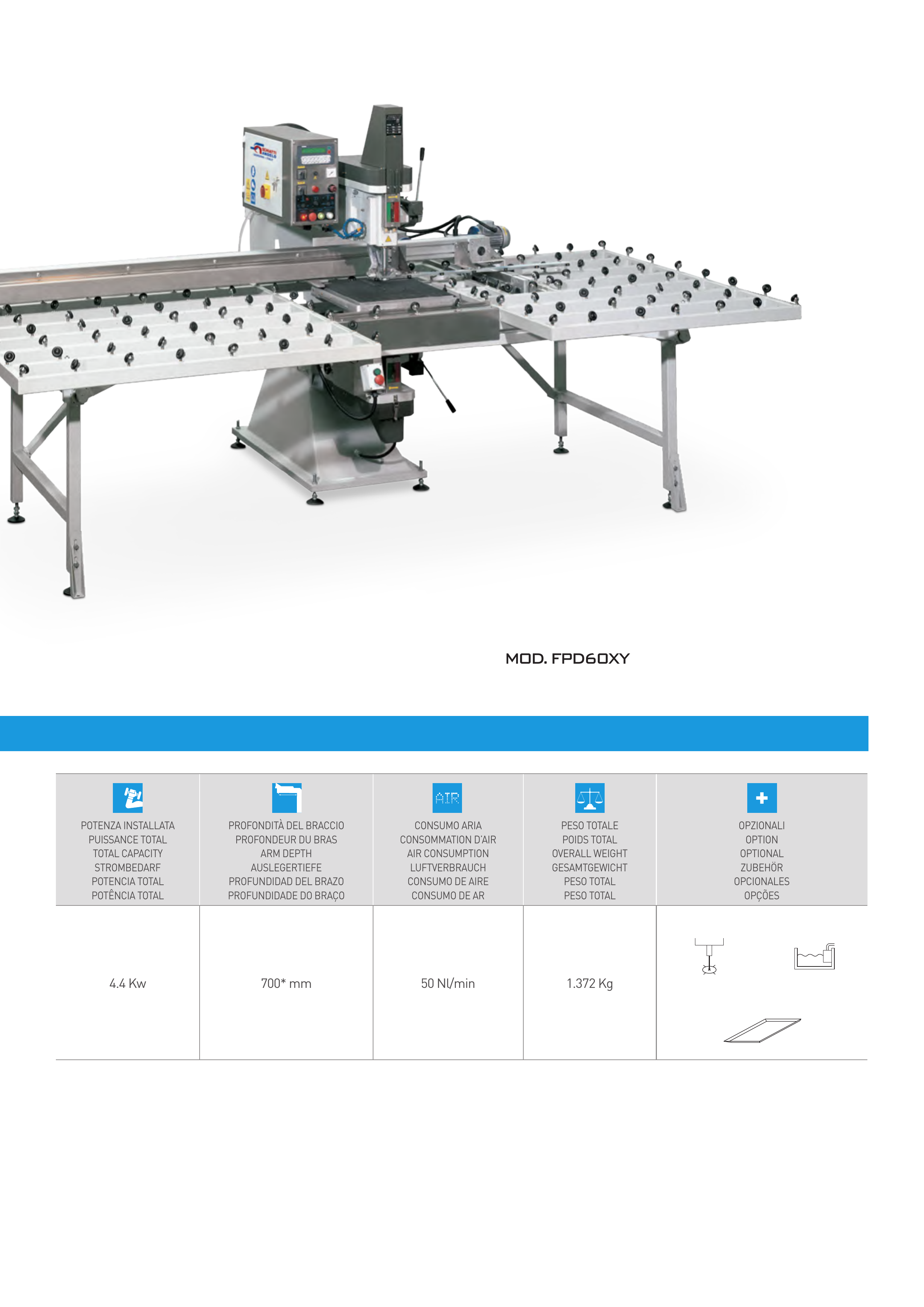

Edición 05/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 24 páginas de PDF · 3,5 MB
FPD / FPM
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
FPD60: páginas de PDF 2–9. FPD60XY: páginas 10–15.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
