SCHIATTI · Transferencia y volteo
CVB
Cargadores y descargadores automáticos para alimentar máquinas y líneas de vidrio.
- Modelos
- 3
- Peso máximo por ciclo
- 35 / 55 / 150 kg
- Aplicación
- Carga o descarga automática
Elegir dentro de la serie
Compara sus modelos.
Conoce cómo trabaja
Tecnología de la serie.
Carga o descarga automática
Recoge la hoja del caballete o la deposita después del proceso, sincronizando el movimiento con la canteadora.
Ventosas regulables
Sensores de presencia y ventosas ajustables según el formato del vidrio. El peso admisible por ciclo cambia entre CVB35, CVB55 y CVB150.
Integración
Incluye carro portavidrios, mesa de rodillos y vallado según la descripción oficial. Control mediante PLC y posibilidad de integración con líneas bilaterales.
SCHIATTI · CVB
Datos técnicos.
| Dato | CVB35 | CVB55 | CVB150 |
|---|---|---|---|
| Dimensión mínima | 130 × 80 mm | 130 × 80 mm | 160 × 150 mm |
| Dimensión máxima | 1.200 × 1.200 mm | 1.600 × 1.600 mm | 2.000 × 2.500 mm |
| Potencia instalada | 2,6 kW | 2,3 kW | 4,5 kW |
| Consumo de aire | 150 Nl/min | 245 Nl/min | 230 Nl/min |
| Peso total | 1.200 kg | 1.370 kg | 2.550 kg |
| Peso máximo por ciclo | 35 kg | 55 kg | 150 kg |
| Altura de recogida | 420 mm | 400 mm | 400 mm |
| Altura de depósito | máx. 930 mm | máx. 950 mm | máx. 950 mm |
| Profundidad del paquete | Máx. 400 mm; ampliable como opción | Máx. 400 mm; ampliable como opción | Máx. 400 mm; ampliable como opción |
| Ciclos por minuto | 5 | 5 | 4 |
| Plano del fabricante |
Condiciones y versiones de los datos.
- El paquete de vidrio de 400 mm puede ampliarse como opción, según la nota del catálogo general 09/2021.
- CVB35: altura de depósito máxima de 930 mm en la web y 950 mm en el catálogo general 09/2021. CVB55: potencia de 2,3 kW en la web y 3,0 kW en ese catálogo. Confirmar ambas condiciones de la versión seleccionada.
Adaptar la configuración
Opciones de la gama.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
CVB35
Plano original publicado por SCHIATTI para CVB35.
CVB55
Plano original publicado por SCHIATTI para CVB55.
CVB150
Plano original publicado por SCHIATTI para CVB150.

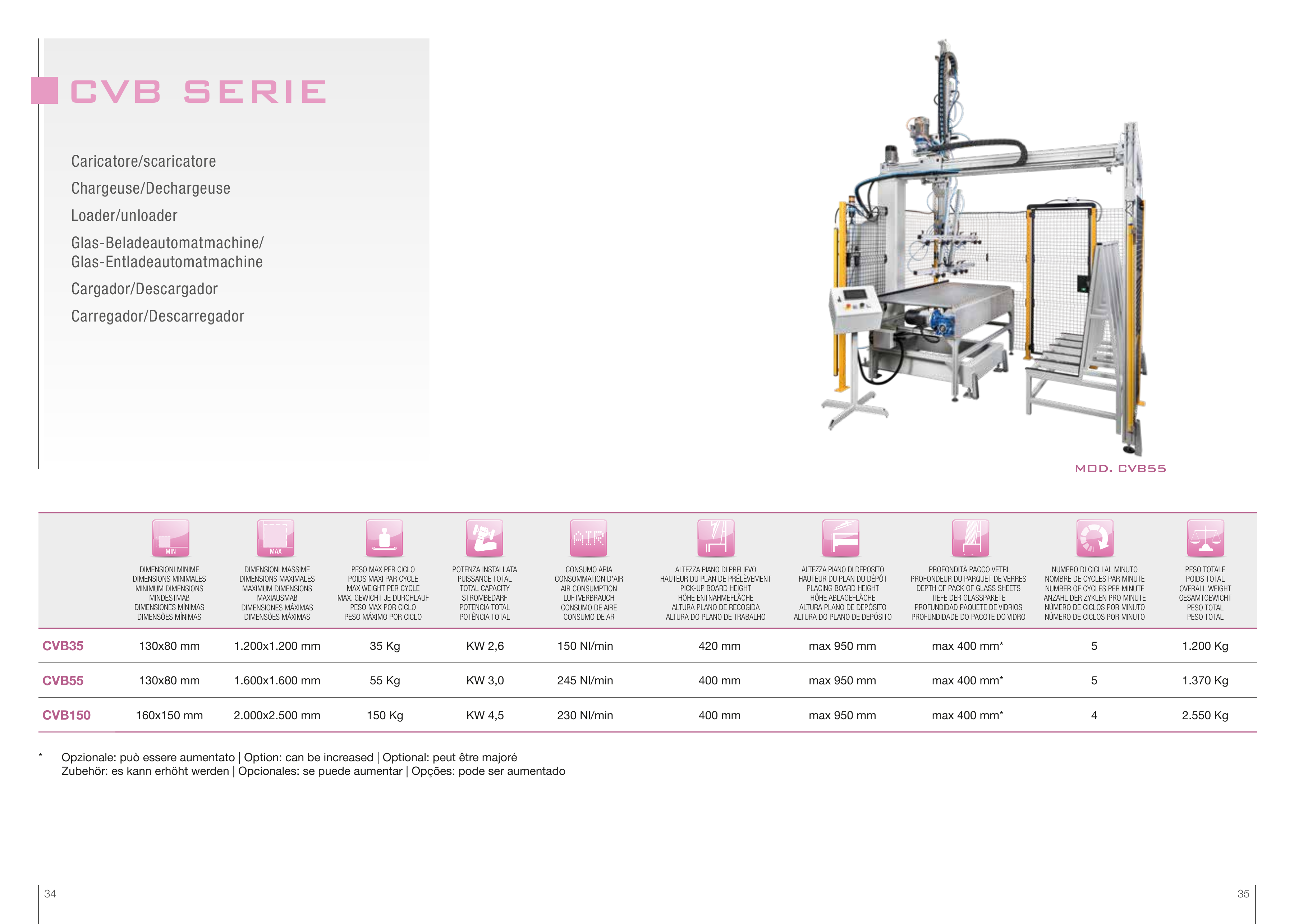

Documentación original · 09/2021 · REV7
Tablas y esquemas del catálogo.
Edición 09/2021 · REV7. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 09/2021 · REV7 · 25 páginas de PDF · 5,8 MB
Gama completa SCHIATTI
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
