BS7-20
7 estaciones
2D + 2DB + DT + 2CO
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 80 × 80 mm
SCHIATTI · Biseladoras
BS
Biseladora rectilínea con pulido por óxido de cerio.
- Modelos
- 2
- Espesor del vidrio
- 3–20 mm
- Aplicación
- Biseladoras
Elegir dentro de la serie
Compara sus modelos.
BS9-25
9 estaciones
2D + 4DB + DT + 2CO
- Espesor del vidrio
- 3–25 mm
- Dimensión mínima
- 80 × 80 mm
Conoce cómo trabaja
Tecnología de la serie.
Bisel y borde
Biseladoras rectilíneas BS7-20 y BS9-25, con composiciones de siete y nueve estaciones. El esquema muestra también la muela de perfilado del borde.

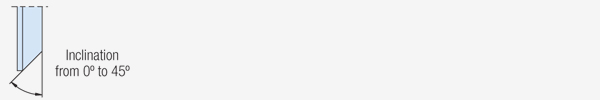

Ángulo regulable
El control PLC con pantalla táctil gestiona espesor, avance y ángulo. La página oficial publica un ancho máximo de bisel de 45 mm.
Control del acabado
Ajuste independiente del diamante, regulación automática del pulido y amperímetros para observar la carga de los motores.
Lubricación y refrigeración
Lubricación automática y circuito cerrado de agua, con protecciones del puesto de trabajo.
SCHIATTI · BS
Datos técnicos.
| Dato | BS7-20 | BS9-25 |
|---|---|---|
| Muelas y estaciones de pulido | 7 | 9 |
| Composición | 2D + 2DB + DT + 2CO | 2D + 4DB + DT + 2CO |
| Espesor del vidrio | 3–20 mm | 3–25 mm |
| Dimensión mínima | 80 × 80 mm | 80 × 80 mm |
| Carga máxima | 800 kg | 800 kg |
| Altura de trabajo | 960 mm | 960 mm |
| Potencia instalada | 11,2 kW | 14,2 kW |
| Capacidad de los depósitos | 477 l | 477 l |
| Consumo de aire | 250 Nl/min | 250 Nl/min |
| Velocidad de avance | 0,6–3 m/min | 0,6–3 m/min |
| Peso total | 4.660 kg | 5.142 kg |
| Ángulo variable | 3°- 45° | 3°- 45° |
| Plano del fabricante |
Entender el acabado
Muelas y perfiles de trabajo.

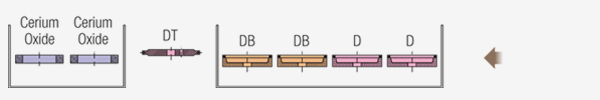

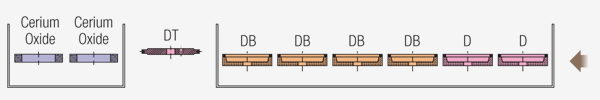

Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
BS7-20
7 estaciones · 2D + 2DB + DT + 2CO
BS9-25
9 estaciones · 2D + 4DB + DT + 2CO
- D
- Muela diamantada para el canto
- DB
- Muela de baquelita
- CO
- Fieltro de pulido con óxido de cerio
- DT
- Muela diamantada para perfilar el borde
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
BS7-20
Plano original publicado por SCHIATTI para BS7/20.
BS9-25
Plano original publicado por SCHIATTI para BS9/25.
Documentación original · 09/2021 · REV7
Tablas y esquemas del catálogo.
Edición 09/2021 · REV7. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.

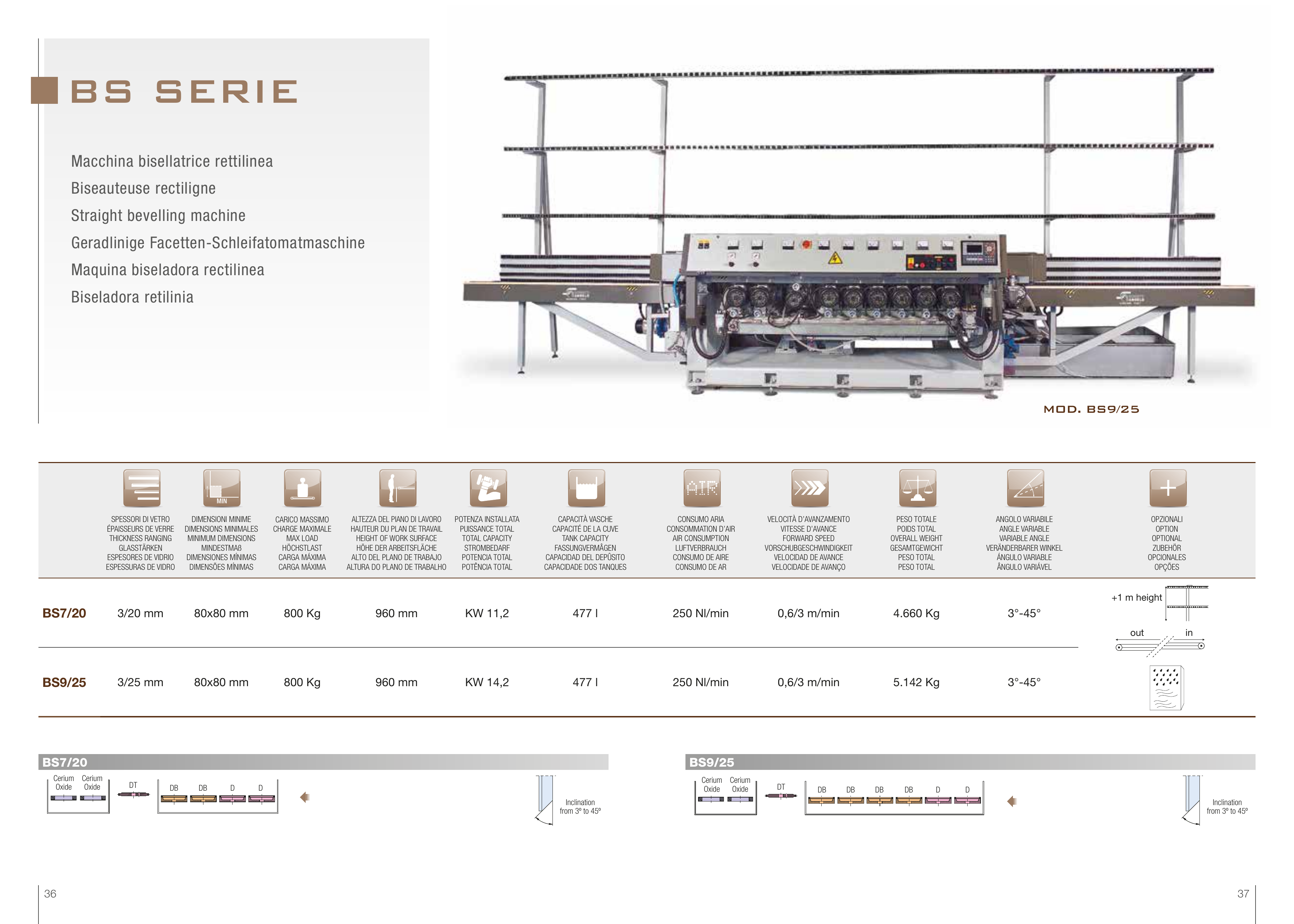

Catálogo 09/2021 · REV7 · 25 páginas de PDF · 5,8 MB
