SCHIATTI · Bilaterales
BFT MINI
Línea bilateral con muelas periféricas para cantear vidrio fino con canto redondo.
- Composiciones
- 6
- Espesor del vidrio
- 2–8 mm
- Aplicación
- Bilaterales
Elegir dentro de la serie
Compara sus configuraciones.
2D-SP
2 por lado · 4 en total muelas
2D
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 140 mm
2D-1L
3 por lado · 6 en total muelas
2D + L
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 80 mm
2D-1L-SP
3 por lado · 6 en total muelas
2D + L
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 140 mm
2D+2L
4 por lado · 8 en total muelas
2D + 2L
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 80 mm
2D-2L-SP
4 por lado · 8 en total muelas
2D + 2L
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 140 mm
Conoce cómo trabaja
Tecnología de la serie.

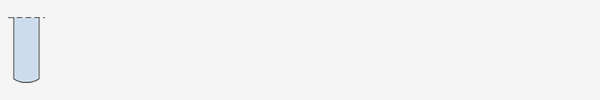

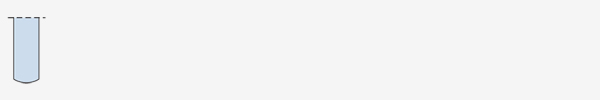

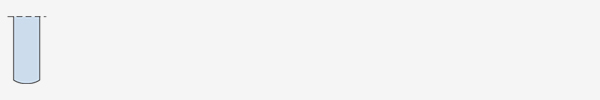

Canto redondo
Familia destinada al canto redondo; las composiciones con muelas de arista se identifican en el esquema de cada configuración.
Dos cantos a la vez
Las bilaterales trabajan dos lados opuestos del vidrio. Las tablas distinguen la composición por lado y las variantes con dispositivo de despunte SP.
Transporte y escuadrado
Doble accionamiento con correas de poliuretano, regulación para el espesor y sistema de escuadrado y alineación para equilibrar la eliminación de material.
Ajuste del proceso
Regulación independiente del diamante, ajuste automático de las muelas de pulido y control mediante PLC.
Una máquina o una línea
El fabricante contempla líneas con dos máquinas y una o varias mesas de transferencia para trabajar los cuatro lados.
Acceso al mantenimiento
Los conjuntos de diamante y pulido pueden girarse hacia el exterior para facilitar el acceso.
SCHIATTI · BFT MINI
Datos técnicos.
| Dato | 2D | 2D-SP | 2D-1L | 2D-1L-SP | 2D+2L | 2D-2L-SP |
|---|---|---|---|---|---|---|
| Muelas y estaciones de pulido | 2 por lado · 4 en total | 2 por lado · 4 en total | 3 por lado · 6 en total | 3 por lado · 6 en total | 4 por lado · 8 en total | 4 por lado · 8 en total |
| Composición por lado | 2D | 2D | 2D + L | 2D + L | 2D + 2L | 2D + 2L |
| Dispositivo de despunte SP | Sin SP en esta composición | Incluido en esta composición | Sin SP en esta composición | Incluido en esta composición | Sin SP en esta composición | Incluido en esta composición |
| Espesor del vidrio | 2–8 mm | 2–8 mm | 2–8 mm | 2–8 mm | 2–8 mm | 2–8 mm |
| Dimensión mínima | 80 mm | 140 mm | 80 mm | 140 mm | 80 mm | 140 mm |
| Dimensión máxima | 1.200 / 1.600 mm | 1.200 / 1.600 mm | 1.200 / 1.600 mm | 1.200 / 1.600 mm | 1.200 / 1.600 mm | 1.200 / 1.600 mm |
| Carga máxima | 70 kg | 70 kg | 70 kg | 70 kg | 70 kg | 70 kg |
| Altura de trabajo | 900 mm | 900 mm | 900 mm | 900 mm | 900 mm | 900 mm |
| Potencia instalada | 11,8 kW | 12,6 kW | 14,6 kW | 15,2 kW | 16,7 kW | 17,5 kW |
| Capacidad de los depósitos | 320/400 l | 320/400 l | 320/400 l | 320/400 l | 320/400 l | 320/400 l |
| Consumo de aire | 85 Nl/min | 113 Nl/min | 101 Nl/min | 144 Nl/min | 117 Nl/min | 160 Nl/min |
| Velocidad de avance | 1–10 m/min | 1–10 m/min | 1–10 m/min | 1–10 m/min | 1–10 m/min | 1–10 m/min |
| Peso total | 1.990 kg | 2.190 kg | 2.135 kg | 2.362 kg | 2.634 kg | 2.834 kg |
| Plano del fabricante |
Entender el acabado
Muelas y perfiles de trabajo.
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO. En las bilaterales se indica la composición por lado; SP es el dispositivo de despunte y no se suma como muela.

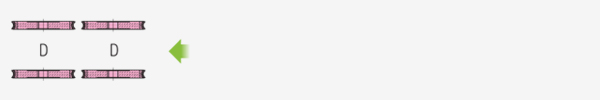

2D
2 por lado · 4 en total muelas · 2D

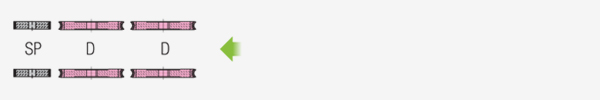

2D-SP
2 por lado · 4 en total muelas · 2D · Con SP

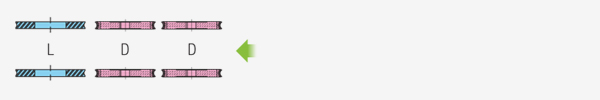

2D-1L
3 por lado · 6 en total muelas · 2D + L

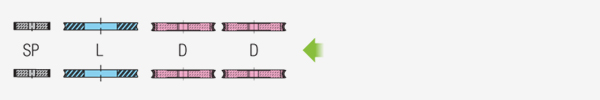

2D-1L-SP
3 por lado · 6 en total muelas · 2D + L · Con SP

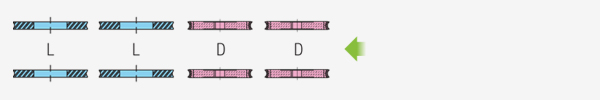

2D+2L
4 por lado · 8 en total muelas · 2D + 2L

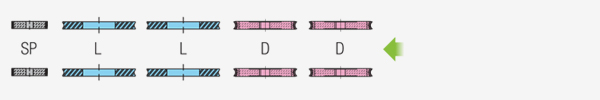

2D-2L-SP
4 por lado · 8 en total muelas · 2D + 2L · Con SP
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- SP
- Dispositivo de despunte
Adaptar la configuración
Opciones de la gama.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Demostraciones del equipo

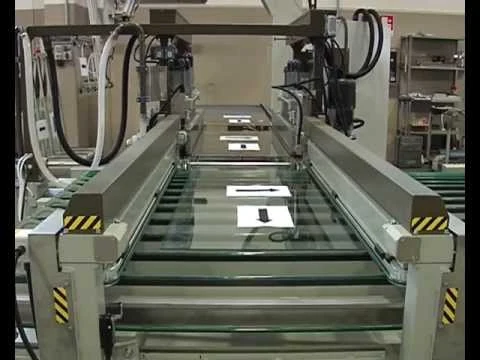

El trabajo, en vídeo.

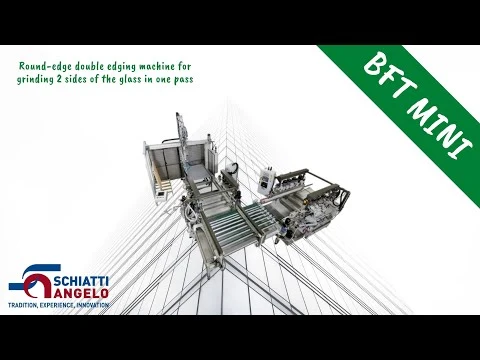

BFT MINI · Serie bilateral
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗BFT MINI + CVB · Línea integrada
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
2D
Plano de referencia de la línea, publicado por SCHIATTI para esta serie. La distribución final depende de la configuración.
2D-SP
Plano de referencia de la línea, publicado por SCHIATTI para esta serie. La distribución final depende de la configuración.
2D-1L
Plano de referencia de la línea, publicado por SCHIATTI para esta serie. La distribución final depende de la configuración.
2D-1L-SP
Plano de referencia de la línea, publicado por SCHIATTI para esta serie. La distribución final depende de la configuración.
2D+2L
Plano de referencia de la línea, publicado por SCHIATTI para esta serie. La distribución final depende de la configuración.
2D-2L-SP
Plano de referencia de la línea, publicado por SCHIATTI para esta serie. La distribución final depende de la configuración.
Documentación original · 08/2022

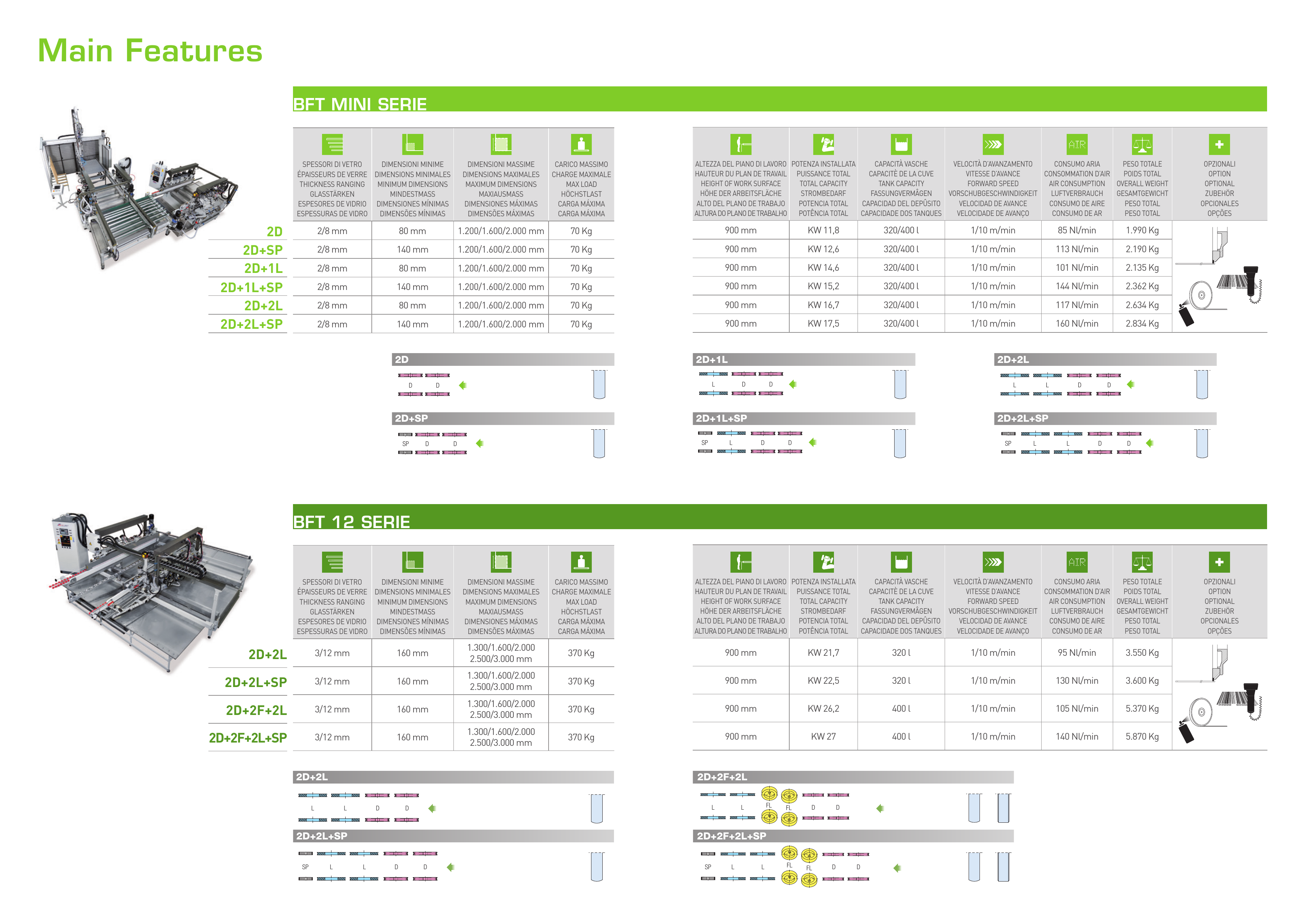

Tablas y esquemas del catálogo.
Edición 08/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
