3D+2FD+2FL+4L
11 por lado · 22 en total muelas
3D + 2FD + 2FL + 4L
- Espesor del vidrio
- 3–35 mm
- Dimensión mínima
- 160 mm
Plano pendiente de incorporarConsultar plano ↗
SCHIATTI · Bilaterales
BFP 35
Canteado simultáneo de lados opuestos con acabado de canto plano y aristas.
- Composiciones
- 2
- Espesor del vidrio
- 3–35 mm
- Aplicación
- Bilaterales
Elegir dentro de la serie
Compara sus configuraciones.
3D+2FD+2FL+4L+SP
11 por lado · 22 en total muelas
3D + 2FD + 2FL + 4L
- Espesor del vidrio
- 3–35 mm
- Dimensión mínima
- 160 mm
Plano pendiente de incorporarConsultar plano ↗
Conoce cómo trabaja
Tecnología de la serie.
Canto plano con aristas
Composición de diamante, aristas y pulido para trabajar el canto plano. El número de estaciones depende de la familia.
Dos cantos a la vez
Las bilaterales trabajan dos lados opuestos del vidrio. Las tablas distinguen la composición por lado y las variantes con dispositivo de despunte SP.
Transporte y escuadrado
Doble accionamiento con correas de poliuretano, regulación para el espesor y sistema de escuadrado y alineación para equilibrar la eliminación de material.
Ajuste del proceso
Regulación independiente del diamante, ajuste automático de las muelas de pulido y control mediante PLC.
Una máquina o una línea
El fabricante contempla líneas con dos máquinas y una o varias mesas de transferencia para trabajar los cuatro lados.
SCHIATTI · BFP 35
Datos técnicos.
| Dato | 3D+2FD+2FL+4L | 3D+2FD+2FL+4L+SP |
|---|---|---|
| Muelas y estaciones de pulido | 11 por lado · 22 en total | 11 por lado · 22 en total |
| Composición por lado | 3D + 2FD + 2FL + 4L | 3D + 2FD + 2FL + 4L |
| Dispositivo de despunte SP | Sin SP en esta composición | Incluido en esta composición |
| Espesor del vidrio | 3–35 mm | 3–35 mm |
| Dimensión mínima | 160 mm | 160 mm |
| Dimensión máxima | 1.300 / 1.600 / 2.000 / 2.500 / 3.000 / 3.600 / 4.000 / 4.500 mm | 1.300 / 1.600 / 2.000 / 2.500 / 3.000 / 3.600 / 4.000 / 4.500 mm |
| Carga máxima | 480 kg | 480 kg |
| Altura de trabajo | 950 mm | 950 mm |
| Potencia instalada | 40 kW | 44,8 kW |
| Capacidad de los depósitos | 990 l | 990 l |
| Consumo de aire | 69 Nl/min | 74 Nl/min |
| Velocidad de avance | 0,9–4,5* m/min | 0,9–4,5* m/min |
| Peso total | 5.150 kg | 5.200 kg |
| Plano del fabricante | Plano pendiente de incorporarConsultar plano ↗ | Plano pendiente de incorporarConsultar plano ↗ |
Condiciones y versiones de los datos.
- La velocidad de la web figura con asterisco: 0,9–4,5 m/min. La condición del asterisco no se detalla en esa página; confirmar el avance de la configuración.
Entender el acabado
Muelas y perfiles de trabajo.
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO. En las bilaterales se indica la composición por lado; SP es el dispositivo de despunte y no se suma como muela.

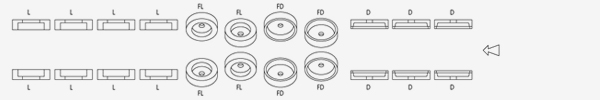

3D+2FD+2FL+4L
11 por lado · 22 en total muelas · 3D + 2FD + 2FL + 4L

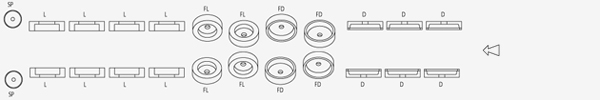

3D+2FD+2FL+4L+SP
11 por lado · 22 en total muelas · 3D + 2FD + 2FL + 4L · Con SP
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- SP
- Dispositivo de despunte
Adaptar la configuración
Opciones de la gama.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
3D+2FD+2FL+4L
Consulta la disponibilidad del plano específico de este modelo.
Plano pendiente de incorporarConsultar plano ↗
3D+2FD+2FL+4L+SP
Consulta la disponibilidad del plano específico de este modelo.
Plano pendiente de incorporarConsultar plano ↗

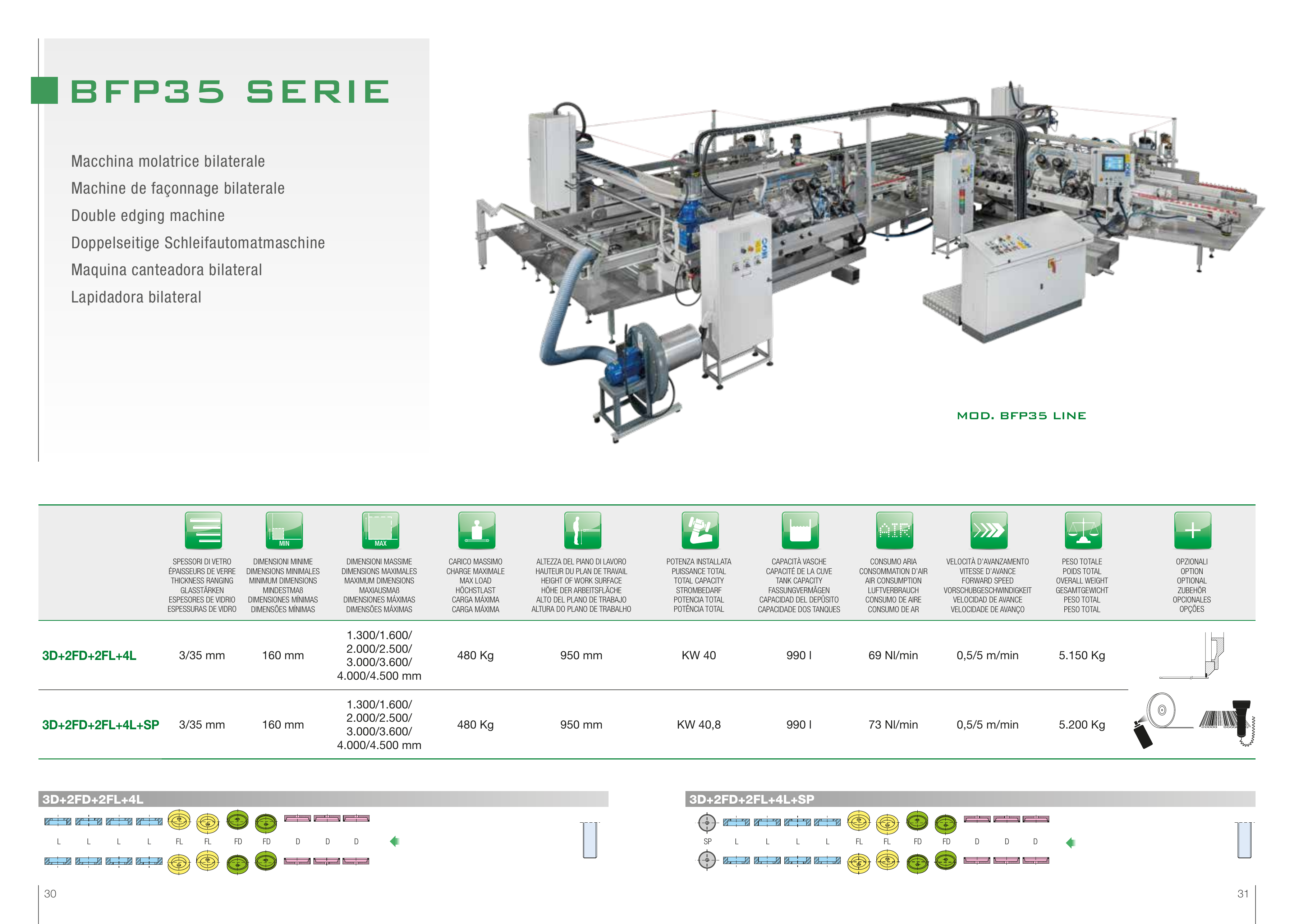

Documentación original · 09/2021 · REV7
Tablas y esquemas del catálogo.
Edición 09/2021 · REV7. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 09/2021 · REV7 · 25 páginas de PDF · 5,8 MB
Gama completa SCHIATTI
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
