3D-2FD-2FL-3L
10 por lado · 20 en total muelas
3D + 2FD + 2FL + 3L
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 160 mm
SCHIATTI · Bilaterales
BFP 20
Bilateral para canto plano, configurable con distintos anchos de trabajo.
- Composiciones
- 2
- Espesor del vidrio
- 3–20 mm
- Aplicación
- Bilaterales
Elegir dentro de la serie
Compara sus configuraciones.
3D-2FD-2FL-3L-SP
10 por lado · 20 en total muelas
3D + 2FD + 2FL + 3L
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 160 mm
Conoce cómo trabaja
Tecnología de la serie.
Canto plano con aristas
Composición de diamante, aristas y pulido para trabajar el canto plano. El número de estaciones depende de la familia.
Dos cantos a la vez
Las bilaterales trabajan dos lados opuestos del vidrio. Las tablas distinguen la composición por lado y las variantes con dispositivo de despunte SP.
Transporte y escuadrado
Doble accionamiento con correas de poliuretano, regulación para el espesor y sistema de escuadrado y alineación para equilibrar la eliminación de material.
Ajuste del proceso
Regulación independiente del diamante, ajuste automático de las muelas de pulido y control mediante PLC.
Una máquina o una línea
El fabricante contempla líneas con dos máquinas y una o varias mesas de transferencia para trabajar los cuatro lados.
SCHIATTI · BFP 20
Datos técnicos.
| Dato | 3D-2FD-2FL-3L | 3D-2FD-2FL-3L-SP |
|---|---|---|
| Muelas y estaciones de pulido | 10 por lado · 20 en total | 10 por lado · 20 en total |
| Composición por lado | 3D + 2FD + 2FL + 3L | 3D + 2FD + 2FL + 3L |
| Dispositivo de despunte SP | Sin SP en esta composición | Incluido en esta composición |
| Espesor del vidrio | 3–20 mm | 3–20 mm |
| Dimensión mínima | 160 mm | 160 mm |
| Dimensión máxima | 1.300 / 1.600 / 2.000 / 2.500 / 3.000 / 3.600 / 4.000 / 4.500 mm | 1.300 / 1.600 / 2.000 / 2.500 / 3.000 / 3.600 / 4.000 / 4.500 mm |
| Carga máxima | 480 kg | 480 kg |
| Altura de trabajo | 950 mm | 950 mm |
| Potencia instalada | 36 kW | 36,8 kW |
| Capacidad de los depósitos | 990 l | 990 l |
| Consumo de aire | 66 Nl/min | 72 Nl/min |
| Velocidad de avance | 0,9–4,5* m/min | 0,9–4,5* m/min |
| Peso total | 4.950 kg | 5.000 kg |
| Plano del fabricante |
Condiciones y versiones de los datos.
- Avance: la web publica 0,9–4,5 m/min; el catálogo general 09/2021 indica 0,5–5 m/min y una opción de 10 m/min. La velocidad depende de la configuración contratada.
Entender el acabado
Muelas y perfiles de trabajo.

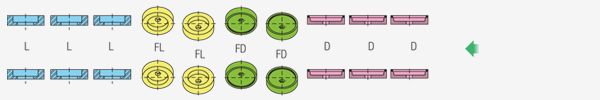

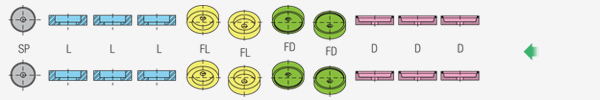

Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO. En las bilaterales se indica la composición por lado; SP es el dispositivo de despunte y no se suma como muela.
3D-2FD-2FL-3L
10 por lado · 20 en total muelas · 3D + 2FD + 2FL + 3L
3D-2FD-2FL-3L-SP
10 por lado · 20 en total muelas · 3D + 2FD + 2FL + 3L · Con SP
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- SP
- Dispositivo de despunte
Adaptar la configuración
Opciones de la gama.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Demostraciones del equipo
El trabajo, en vídeo.

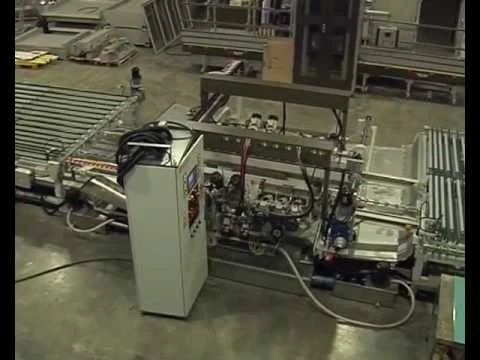

BFP 20 · Serie bilateral
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
3D-2FD-2FL-3L
Plano de referencia de la línea, publicado por SCHIATTI para esta serie. La distribución final depende de la configuración.
3D-2FD-2FL-3L-SP
Plano de referencia de la línea, publicado por SCHIATTI para esta serie. La distribución final depende de la configuración.
Documentación original · 09/2016
Tablas y esquemas del catálogo.
Edición 09/2016. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 09/2016 · 6 páginas de PDF · 1,8 MB
BFP MINI / BFP12 / BFP20
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
