2D-2FD-2FL-2L
8 por lado · 16 en total muelas
2D + 2FD + 2FL + 2L
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 160 mm
SCHIATTI · Bilaterales
BFP 12
Canteado simultáneo de lados opuestos con acabado de canto plano y aristas.
- Composiciones
- 2
- Espesor del vidrio
- 3–20 mm
- Aplicación
- Bilaterales
Elegir dentro de la serie
Compara sus configuraciones.
2D+2FD+2FL+2L+SP
8 por lado · 16 en total muelas
2D + 2FD + 2FL + 2L
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 160 mm
Conoce cómo trabaja
Tecnología de la serie.
Canto plano con aristas
Composición de diamante, aristas y pulido para trabajar el canto plano. El número de estaciones depende de la familia.
Dos cantos a la vez
Las bilaterales trabajan dos lados opuestos del vidrio. Las tablas distinguen la composición por lado y las variantes con dispositivo de despunte SP.
Transporte y escuadrado
Doble accionamiento con correas de poliuretano, regulación para el espesor y sistema de escuadrado y alineación para equilibrar la eliminación de material.
Ajuste del proceso
Regulación independiente del diamante, ajuste automático de las muelas de pulido y control mediante PLC.
Una máquina o una línea
El fabricante contempla líneas con dos máquinas y una o varias mesas de transferencia para trabajar los cuatro lados.
SCHIATTI · BFP 12
Datos técnicos.
| Dato | 2D-2FD-2FL-2L | 2D+2FD+2FL+2L+SP |
|---|---|---|
| Muelas y estaciones de pulido | 8 por lado · 16 en total | 8 por lado · 16 en total |
| Composición por lado | 2D + 2FD + 2FL + 2L | 2D + 2FD + 2FL + 2L |
| Dispositivo de despunte SP | Sin SP en esta composición | Incluido en esta composición |
| Espesor del vidrio | 3–20 mm | 3–20 mm |
| Dimensión mínima | 160 mm | 160 mm |
| Dimensión máxima | 1.300 / 1.600 / 2.000 / 2.500 / 3.000 / 3.600 / 4.000 / 4.500 mm | 1.300 / 1.600 / 2.000 / 2.500 / 3.000 / 3.600 / 4.000 / 4.500 mm |
| Carga máxima | 370 kg | 370 kg |
| Altura de trabajo | 900 mm | 900 mm |
| Potencia instalada | 26,3 kW | 27,1 kW |
| Capacidad de los depósitos | 400 l | 400 l |
| Consumo de aire | 75 Nl/min | 102 Nl/min |
| Velocidad de avance | 0,9–4,5 m/min | 0,9–4,5 m/min |
| Peso total | 4.100 kg | 4.270 kg |
| Plano del fabricante |
Entender el acabado
Muelas y perfiles de trabajo.
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO. En las bilaterales se indica la composición por lado; SP es el dispositivo de despunte y no se suma como muela.

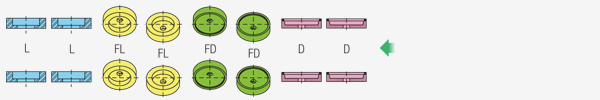

2D-2FD-2FL-2L
8 por lado · 16 en total muelas · 2D + 2FD + 2FL + 2L

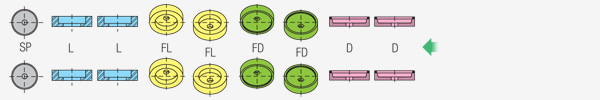

2D+2FD+2FL+2L+SP
8 por lado · 16 en total muelas · 2D + 2FD + 2FL + 2L · Con SP
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- SP
- Dispositivo de despunte
Adaptar la configuración
Opciones de la gama.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Dimensiones y montaje
Planos del fabricante.
Selecciona un modelo para ver su plano, ampliarlo o descargar el PDF.
2D-2FD-2FL-2L
Plano de referencia de la línea, publicado por SCHIATTI para esta serie. La distribución final depende de la configuración.
2D+2FD+2FL+2L+SP
Plano de referencia de la línea, publicado por SCHIATTI para esta serie. La distribución final depende de la configuración.
Documentación original · 09/2016
Tablas y esquemas del catálogo.
Edición 09/2016. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 09/2016 · 6 páginas de PDF · 1,8 MB
BFP MINI / BFP12 / BFP20
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
