Del vidrio medido a la superficie
El paquete combina un Proliner Industry Series con software específico para geometrías de doble curvatura.
PRODIM · Paquetes para vidrio ↗
Bent Glass
Medición y tratamiento de geometrías 3D de vidrio con doble curvatura.
- Equipo publicado
- Proliner Industry Series
- Geometría
- Vidrio de doble curvatura / 3D
- Módulos
- Measure, Model, Flatten, Frame y Compare
En tu trabajo
La aplicación.
- Ingeniería inversa de piezas curvas.
- Creación de modelos y soportes para moldes.
- Comparación de superficies para control geométrico.
Conoce cómo trabaja
La tecnología, al detalle.
Demostraciones del equipo
El trabajo, en vídeo.
Bent Glass · Demostraciones de los cinco módulos
Las demostraciones se consultan en la página oficial de PRODIM.
PRODIM · Bent Glass
Datos técnicos.
- Equipo publicado
- Proliner Industry Series
- Geometría
- Vidrio de doble curvatura / 3D
- Módulos
- Measure, Model, Flatten, Frame y Compare
- Trabajo
- Modelado, desarrollo y comparación geométrica
Las licencias, accesorios y funciones incluidas se concretan en la configuración solicitada.
Preparar tu equipo
Equipamiento y configuración.
| Módulo | Aplicación |
|---|---|
| Measure | Captura de puntos y superficies 3D |

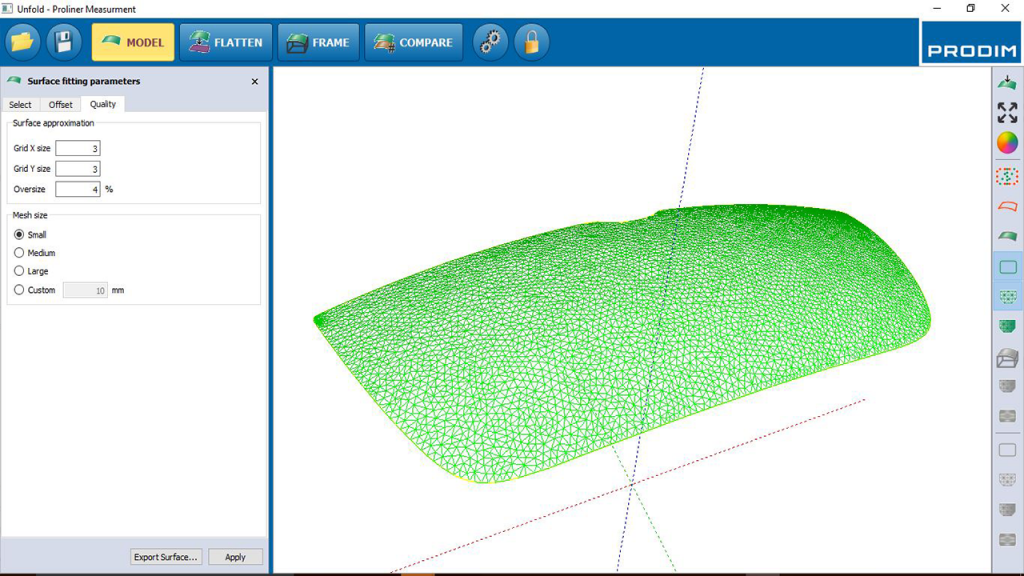

| Model | Creación y edición de superficies a partir de mediciones o dibujos |

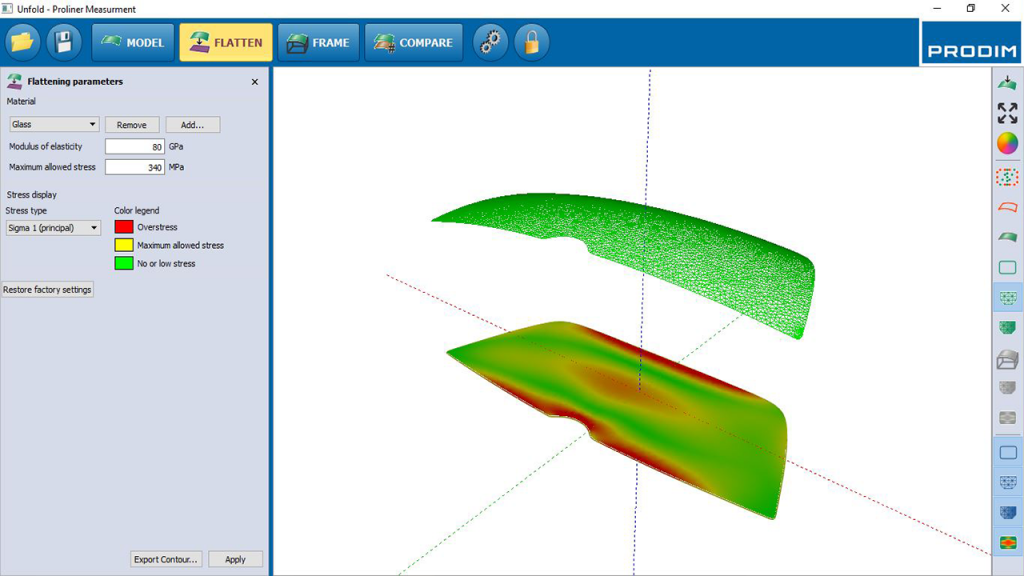

| Flatten | Desarrollo 3D a 2D y visualización de tensiones mediante análisis FEM |

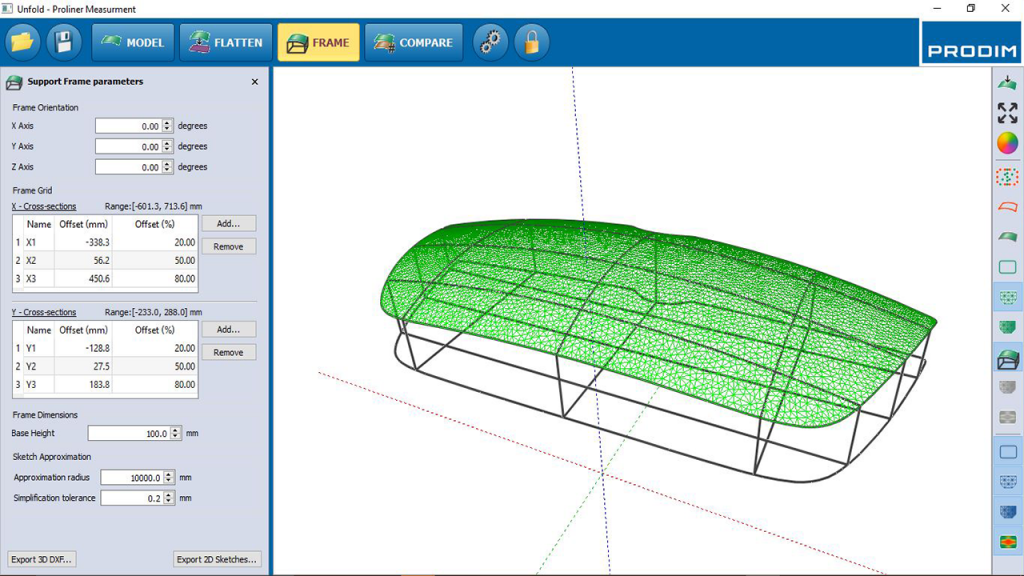

| Frame | Diseño de soportes para moldes; salida 3D, secciones 2D e informes PDF |

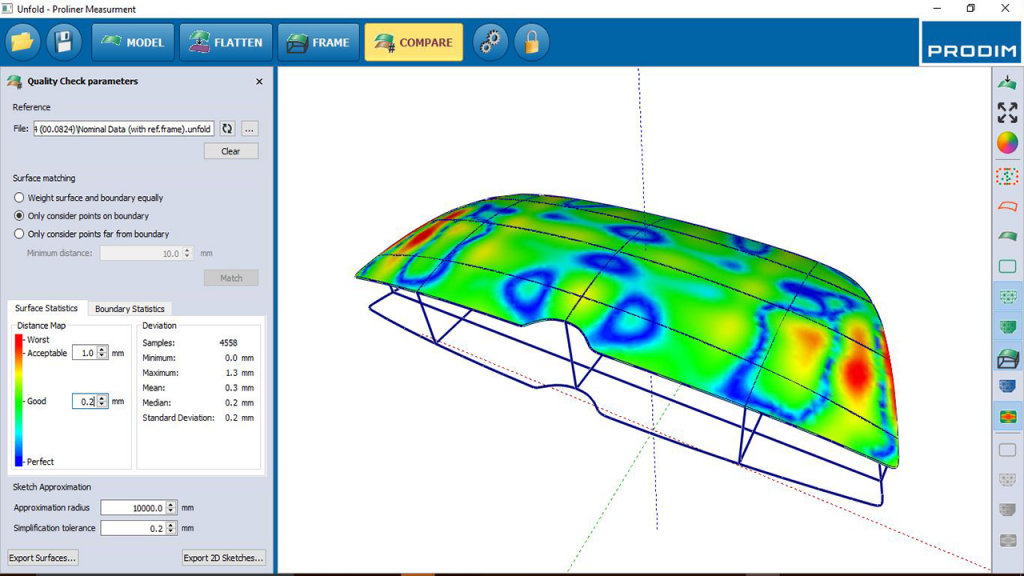

| Compare | Alineación y comparación de superficies y contornos nominales/reales |
Software Bent Glass
Del modelo a la fabricación.
Capturas originales de PRODIM. Los módulos contratados determinan las operaciones disponibles.
Documentación de PRODIM
Información del fabricante.
Web oficial · PRODIM
Bent Glass
Especificaciones y aplicaciones publicadas por el fabricante.
Consultar fuente ↗PRODIM
