Entrada sobre rodillos
La zona de carga utiliza rodillos revestidos para recibir el vidrio y conducirlo hacia el lavado, manteniendo la pieza en posición horizontal.
ITECH · Lavado ↗

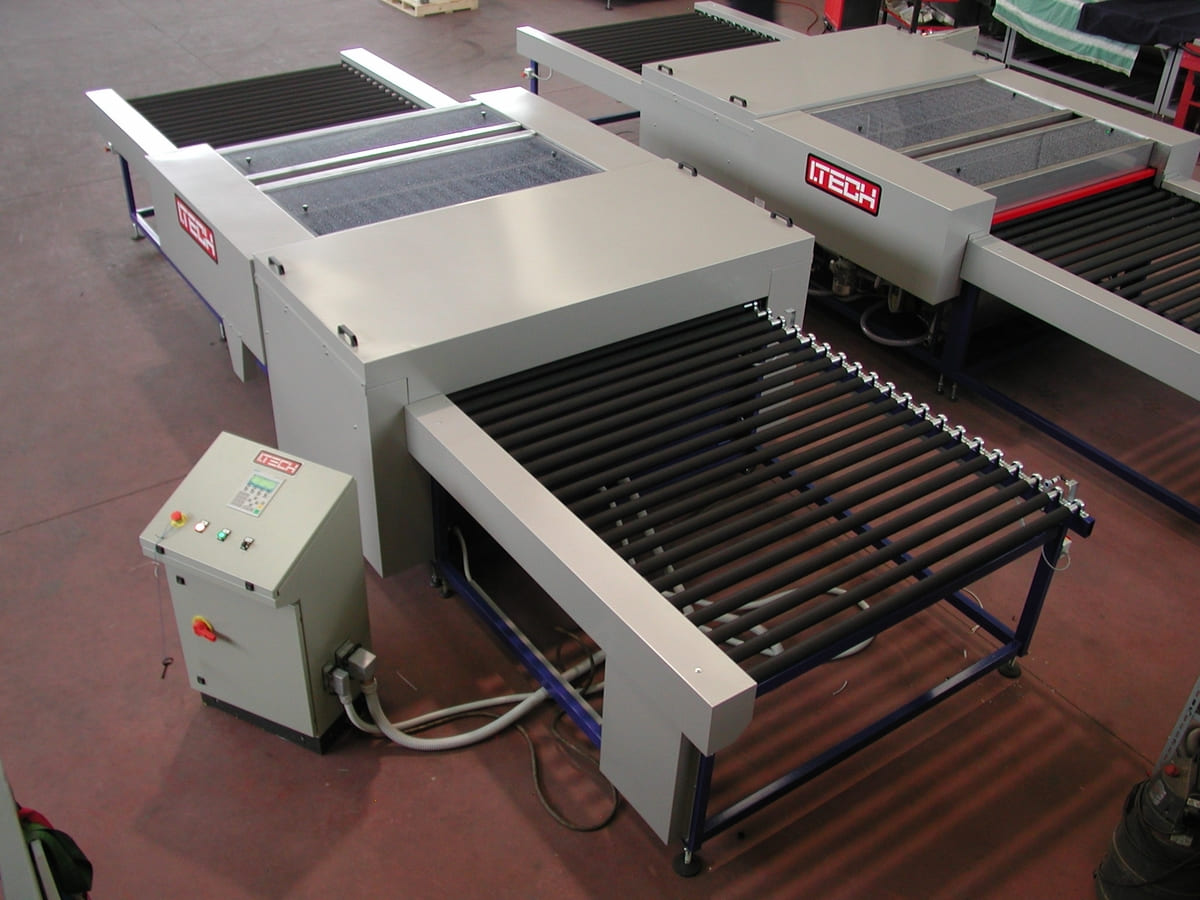

Lavadora horizontal
Lavadora horizontal configurable para líneas bilaterales y otros procesos de vidrio plano.
- Formato mínimo de vidrio
- 250 mm × 350 mm (variable bajo pedido)
- Formato máximo de vidrio
- 2500 mm × 3500 mm (variable bajo pedido)
- Espesores de vidrio
- 3 mm – 24 mm
En tu trabajo
Continuar el proceso con el vidrio en horizontal.
- Lavado de vidrio plano en líneas de canteado bilateral y otros procesos horizontales.
- Configuración de lavado, secado y transporte adaptada al formato de las hojas.
El equipo se dimensiona según el producto y la línea a la que se conecta. Los cepillos, los depósitos y los sopladores se seleccionan para esa ejecución.
Conoce cómo trabaja
La tecnología, al detalle.

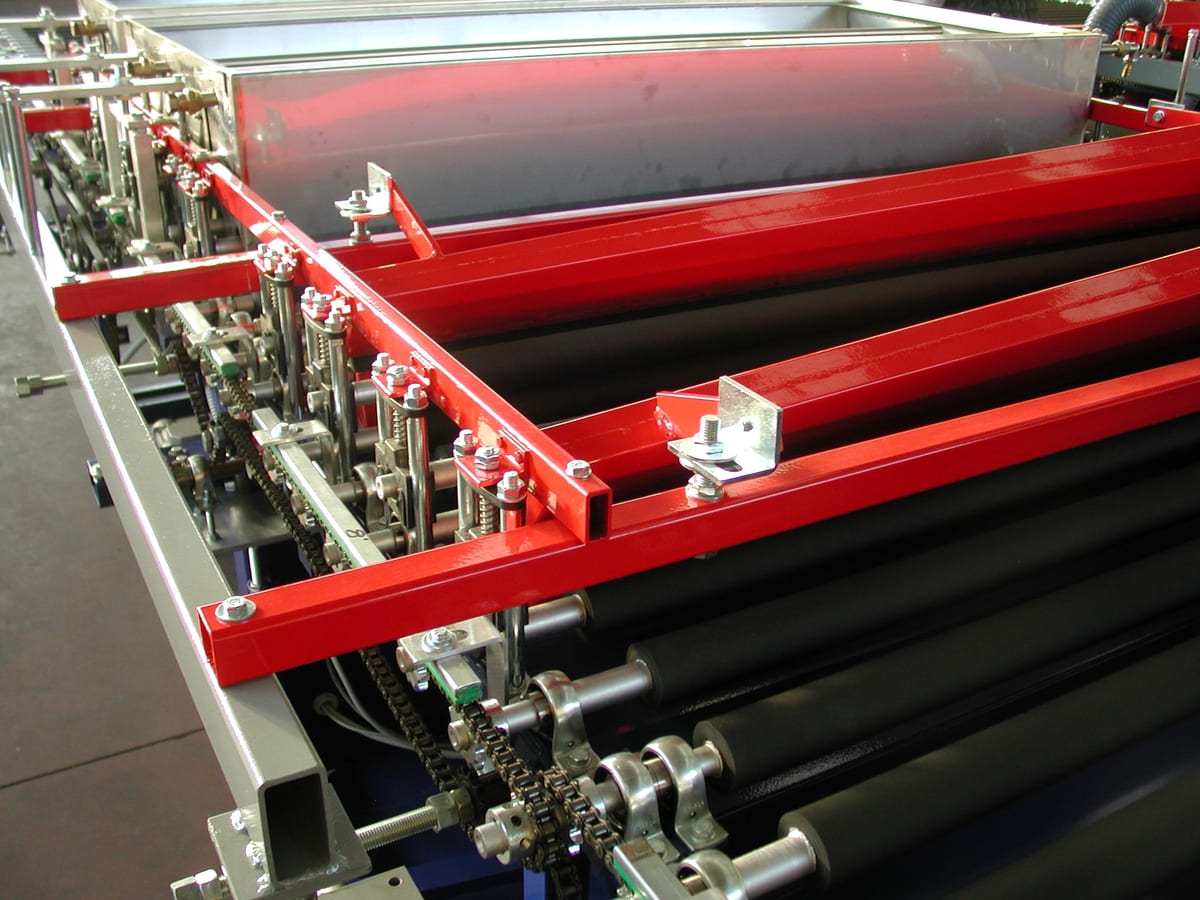

Cepillado y agua recirculada
Los cepillos cilíndricos y los depósitos independientes forman las etapas de limpieza. Las piezas en contacto con agua son de acero inoxidable.
Secado y salida
Las cuchillas de aire, alimentadas por un ventilador centrífugo, retiran el agua antes de la salida sobre rodillos. El número de elementos depende del modelo.
Velocidad adaptada al trabajo
El avance regulable permite ajustar el paso del vidrio por las zonas de lavado y secado dentro del rango de la versión seleccionada.
Acceso para limpieza
La apertura completa de hasta 500 mm es opcional y facilita el acceso al interior. También puede añadirse prelavado externo con evacuación de agua.
ITECH · Lavadora horizontal
Datos técnicos.
- Formato mínimo de vidrio
- 250 mm × 350 mm (variable bajo pedido)
- Formato máximo de vidrio
- 2500 mm × 3500 mm (variable bajo pedido)
- Espesores de vidrio
- 3 mm – 24 mm
- Velocidad de transporte
- de 1,5 a 4–6 m/min (según modelo)
- Dimensiones generales
- L4900 mm × 2450 mm × H1350 mm (según modelo)
- Estructura
- acero pintado RAL9010, interior de acero inoxidable
- Cepillos
- N° 1-2-3 pares de cepillos de Ø150 mm
- Depósitos
- N° 1-2-3 depósitos de agua con bomba y filtro
- Sistema de secado
- N° 2-4 sopladores
- Potencia publicada
- 20 kW (según modelo)
- Tensión
- 400 V / 50 Hz (trifásica)
- Peso
- 3000 kg (según modelo)
La tabla A–H de la web repite las medidas de la lavadora vertical; no se utiliza para dimensionar esta máquina horizontal. Se conserva el plano horizontal publicado y sus datos generales. El número de cepillos depende de la versión: el catálogo resume 4–6, la tabla web ofrece 1–3 pares.
Preparar tu equipo
Equipamiento y configuración.
Opcionales y configuración
- Estructura íntegramente inoxidable para la instalación que lo requiera.
- Ventilador externo en una estructura aislada.
- Apertura completa de hasta 500 mm para facilitar la limpieza interior.
- Prelavado externo con evacuación del agua utilizada.

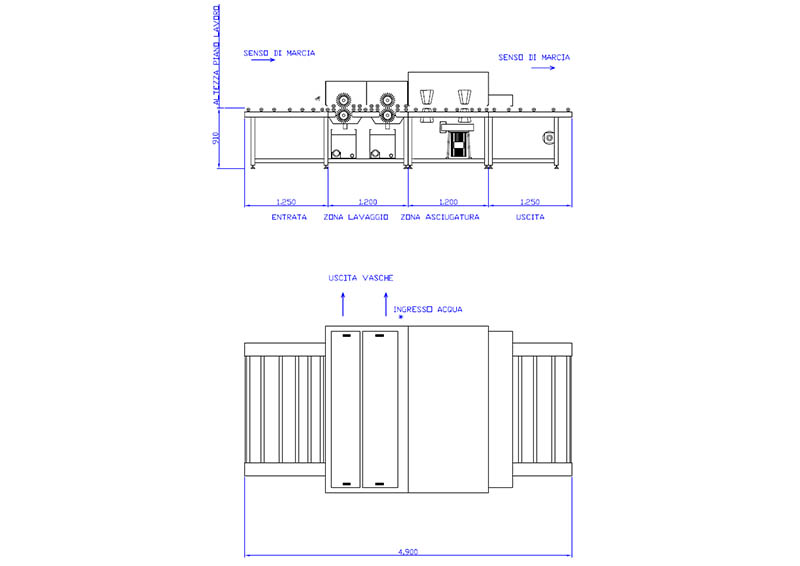

Dimensiones y montaje
Planos del fabricante.
Las letras de los planos corresponden a la tabla dimensional publicada. Imágenes originales ampliables; las cifras se ofrecen también como texto.
Documentación de ITECH
Catálogos y fichas.
PDF · 19 páginas

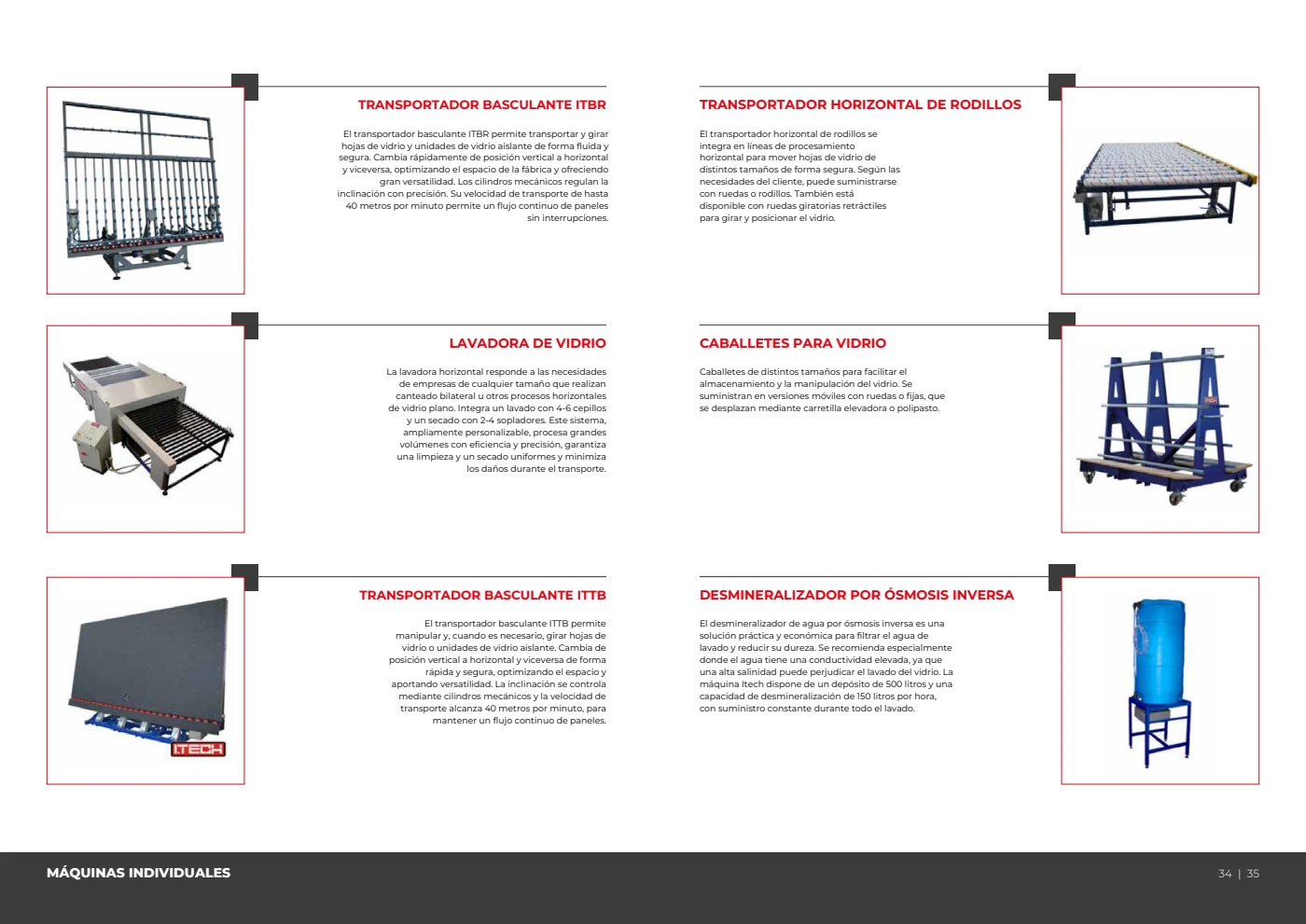

Catálogo general ITECH en español
Página 18 del PDF · Catálogo completo en español.
Web oficial · ITECH
Lavadora horizontal · Información del fabricante
Características, configuración y datos publicados por ITECH.
