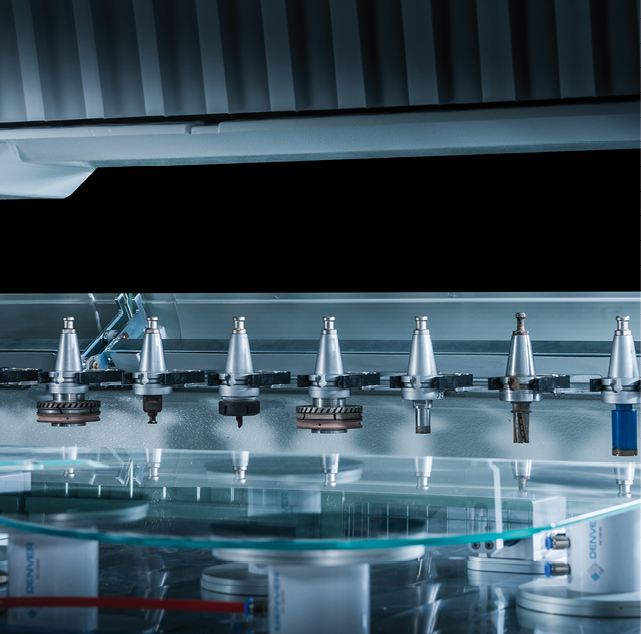

01Almacén lineal
22 posiciones máximas en 3350; 28 en 4200.
DENVER · CNC horizontales ↗
QUOTA PRO GLASS 4200
Mecanizado horizontal con mayor área útil para piezas y formatos de vidrio de mayor tamaño.
- Ejes
- 3 · eje C opcional
- Recorridos X / Y / Z
- 4.200 / 2.450 / 520 mm
- Potencia S6
- 11 kW
En tu trabajo
La aplicación.

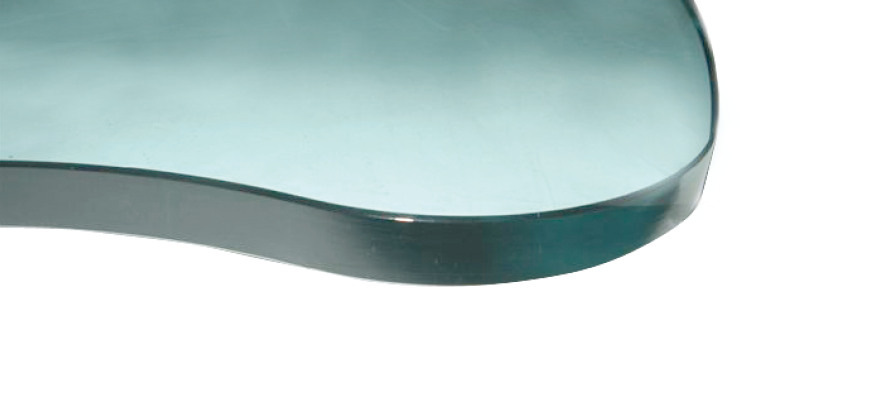

- Pulido

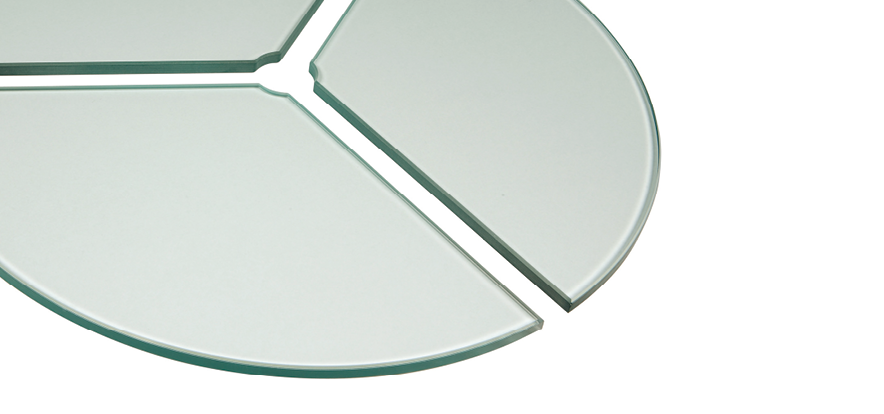

- Fresado

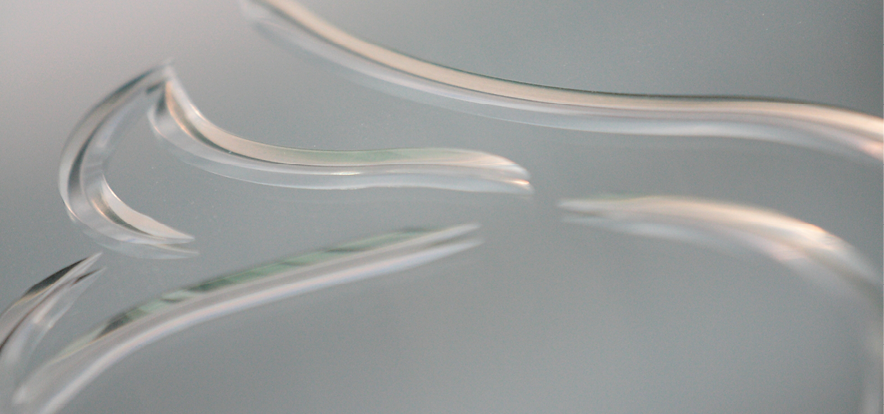

- Ranurado

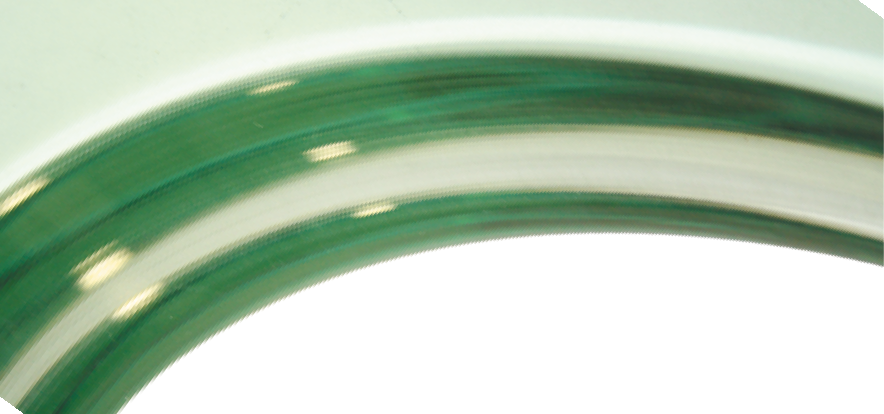

- Canteado
Conoce cómo trabaja
La tecnología, al detalle.
01

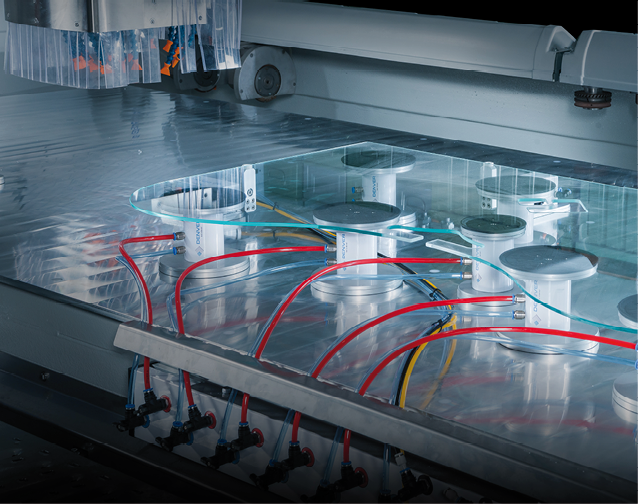

02Mesa de aluminio autoajustable
Sistema patentado para conservar planitud y precisión.

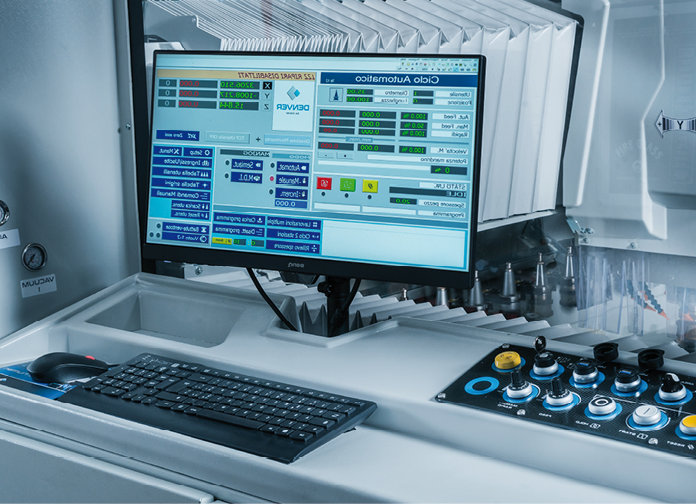

03Control y CAD-CAM
CNC OSAI y programación CAD-CAM desde máquina u oficina.

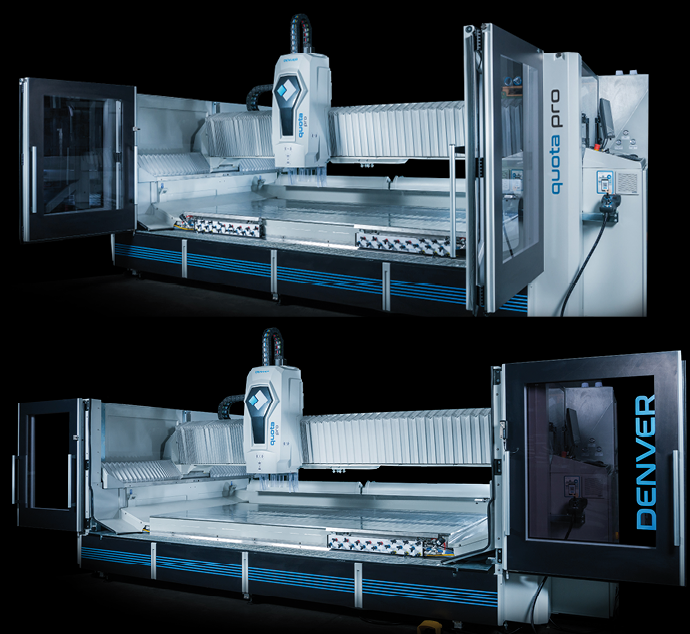

04Distribución compacta
Accesibilidad al área de trabajo.
Demostraciones del equipo
El trabajo, en vídeo.
QUOTA PRO GLASS · Presentación
Vídeo público del canal oficial DENVER. Aplicación de la familia QUOTA GLASS. Los vídeos identificados como 3350 corresponden a esa versión; herramientas y automatización dependen de la configuración.
Ver en YouTube ↗QUOTA GLASS · Célula de trabajo con robot
Vídeo público del canal oficial DENVER. Aplicación de la familia QUOTA GLASS. Los vídeos identificados como 3350 corresponden a esa versión; herramientas y automatización dependen de la configuración.
Ver en YouTube ↗QUOTA GLASS · Preparación de las ventosas
Vídeo público del canal oficial DENVER. Aplicación de la familia QUOTA GLASS. Los vídeos identificados como 3350 corresponden a esa versión; herramientas y automatización dependen de la configuración.
Ver en YouTube ↗DENVER · QUOTA PRO GLASS 4200
Datos técnicos.
- Ejes
- 3 · eje C opcional
- Recorridos X / Y / Z
- 4.200 / 2.450 / 520 mm
- Potencia S6
- 11 kW
- Velocidad del husillo
- 0–12.000 rpm
- Cambio automático
- 28 posiciones · ISO 40
- Peso publicado
- 5.000 kg
Datos de la web actual de DENVER. El área útil de mecanizado depende del diámetro de herramienta, los amarres y la operación. La potencia publicada actualmente es 11 kW (S6).
Preparar tu equipo
Equipamiento y configuración.
Opciones publicadas
- Ventosa giratoria · Sujeción de piezas pequeñas, cuadradas, rectangulares o redondas.
- Célula robotizada · Automatización para producción de vidrio técnico.
- Gestión de herramientas · Reavivado de diamante, pulido y brocas; medición de longitud y diámetro.
- Cuarto eje C · Discos, ranurado y herramientas mediante cabezal a 90°.
Dimensiones y montaje
Dimensiones del fabricante.
Cotas originales publicadas por DENVER. La implantación y el espacio de servicio se confirman para la configuración del equipo.
Documentación de DENVER
Información del fabricante.
Web oficial · DENVER
Ficha oficial de QUOTA PRO GLASS 4200
Datos, detalles y opciones publicados por DENVER.
Consultar fuente ↗DENVER
