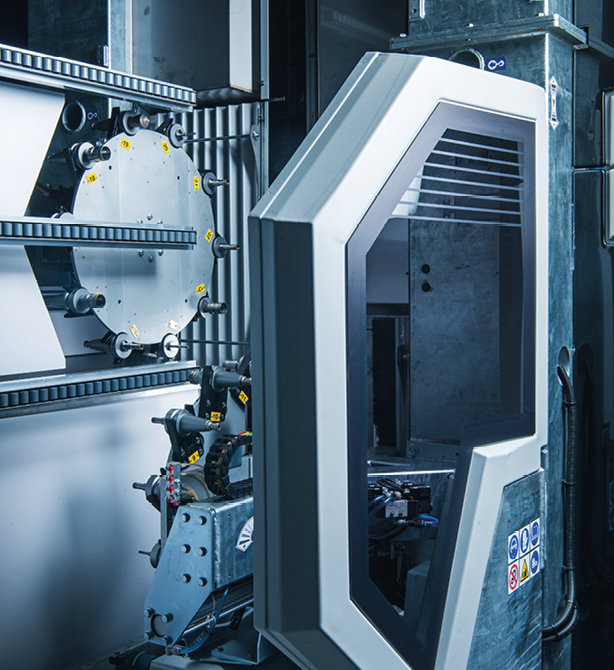

01Almacenes giratorios
12 posiciones delante y 10 detrás; diámetro delantero máximo 100 mm.
DENVER · CNC verticales ↗
ADVANCE 526
Mecanizado vertical para integrar taladrado, fresado y acabado del canto en la producción.
- Formato máximo mecanizable · tabla técnica
- 5.000 × 2.600 mm
- Formato máximo manipulable
- 6.000 × 3.300 mm
- Carga máxima de la hoja
- 340 kg
En tu trabajo
La aplicación.

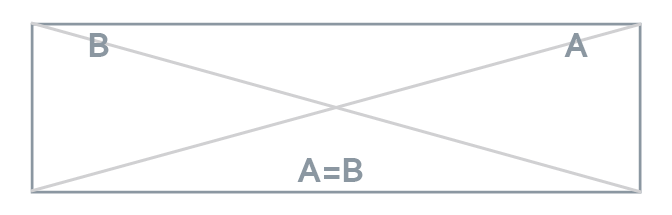

- Escuadrado y aristado

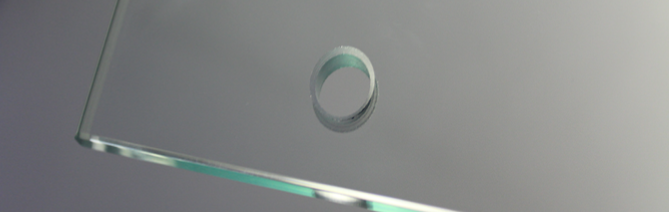

- Taladrado con cabezales opuestos

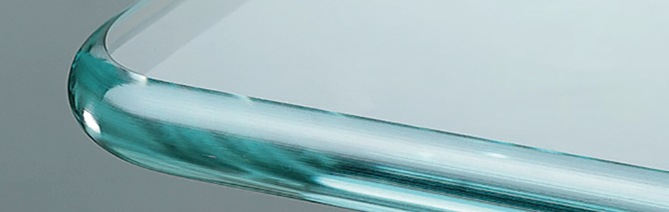

- Pulido del canto

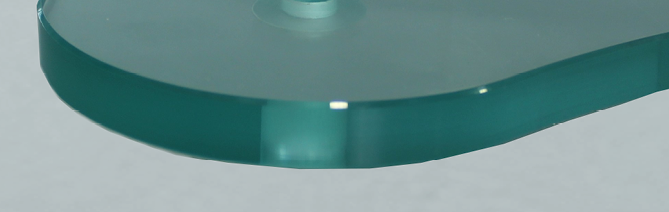

- Canteado con muelas periféricas
- Fresado
Conoce cómo trabaja
La tecnología, al detalle.
01

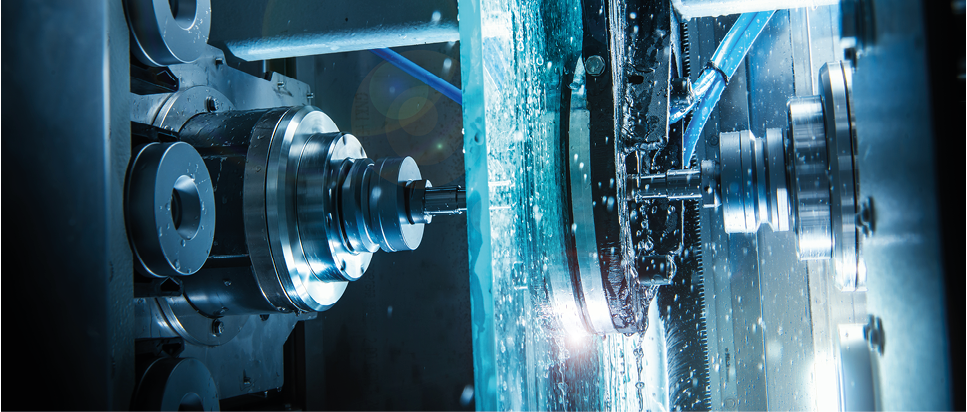

02Electrohusillos opuestos
Taladrado, fresado y mecanizado por ambas caras.

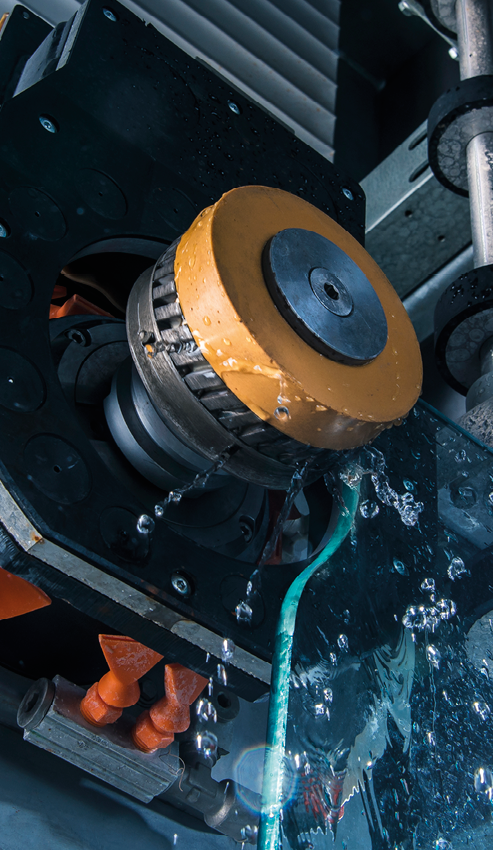

03Pulido SHINE
Compensación automática del desgaste durante el ciclo.

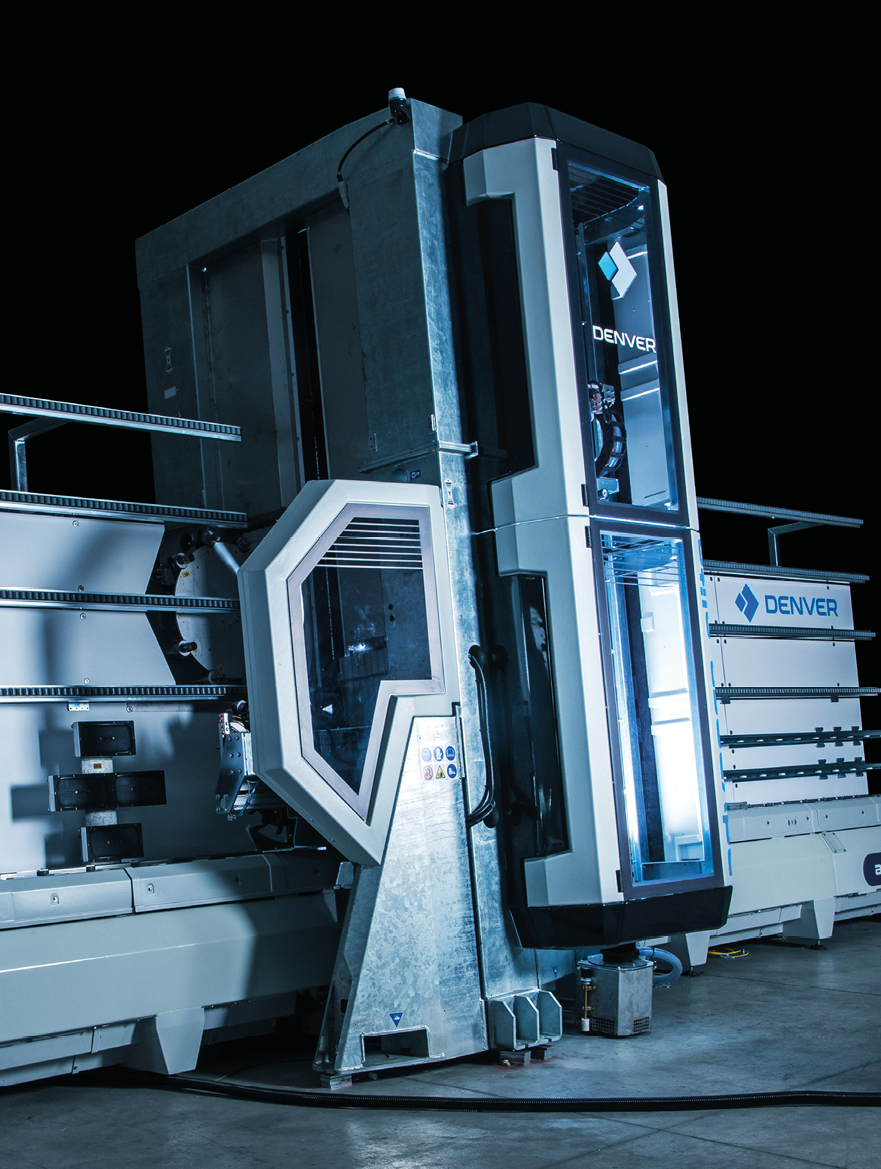

04Estructura galvanizada
Protección anticorrosión de la estructura y partes mecánicas.

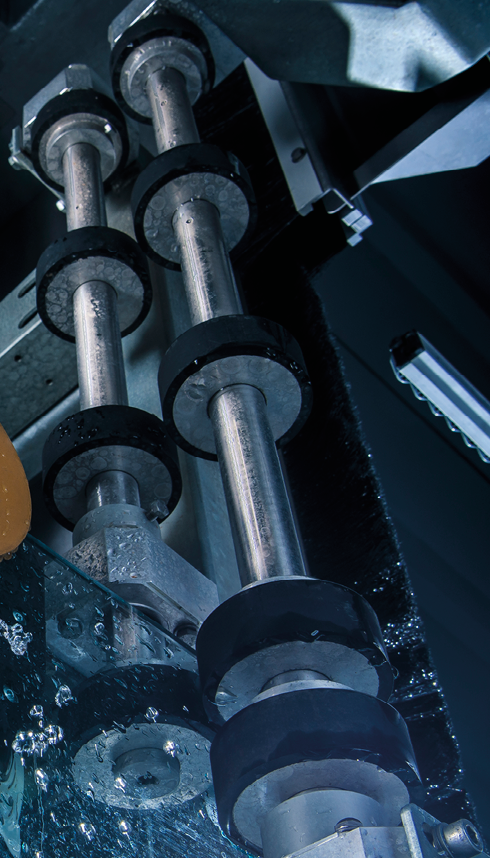

05Rodillos de apoyo
Presión neumática para sujetar el vidrio.

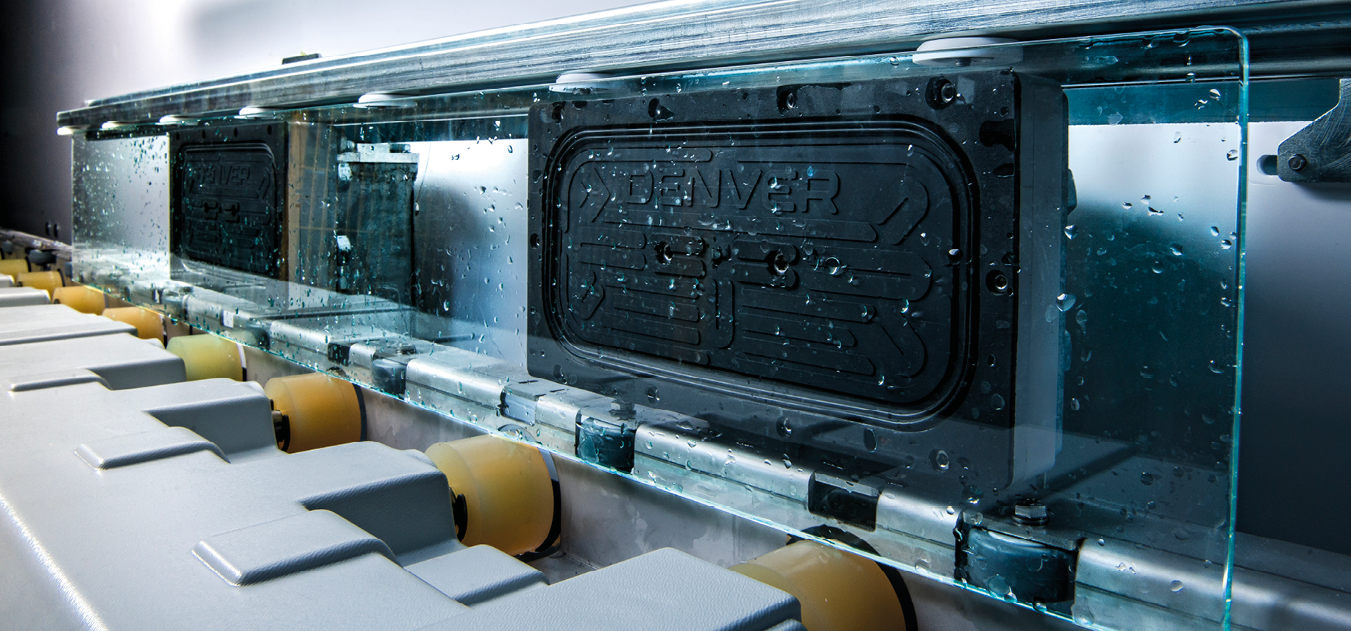

06Ventosas modulares
Sujeción de piezas pequeñas y tiras.

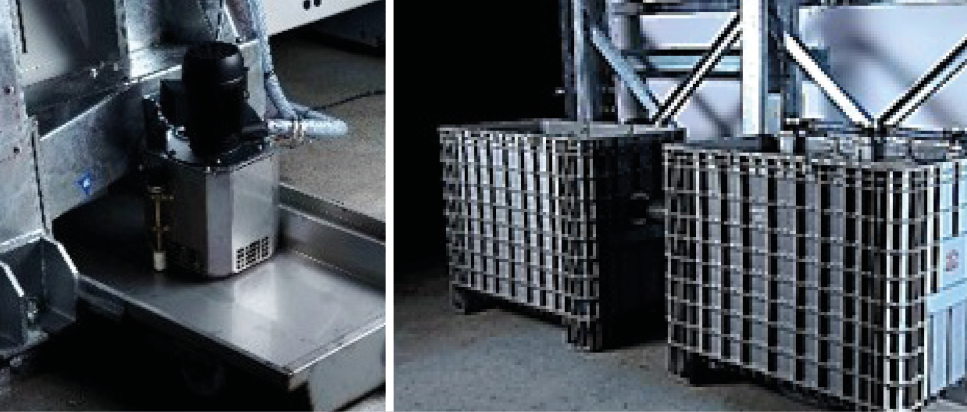

07Circuito de agua
Recogida, decantación y recirculación.

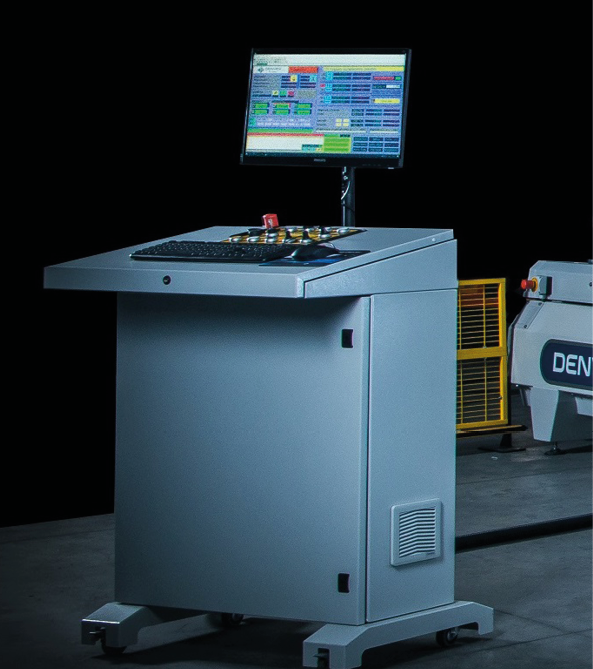

08Consola OSAI
Pantalla TFT de 21 pulgadas; conexión de red.

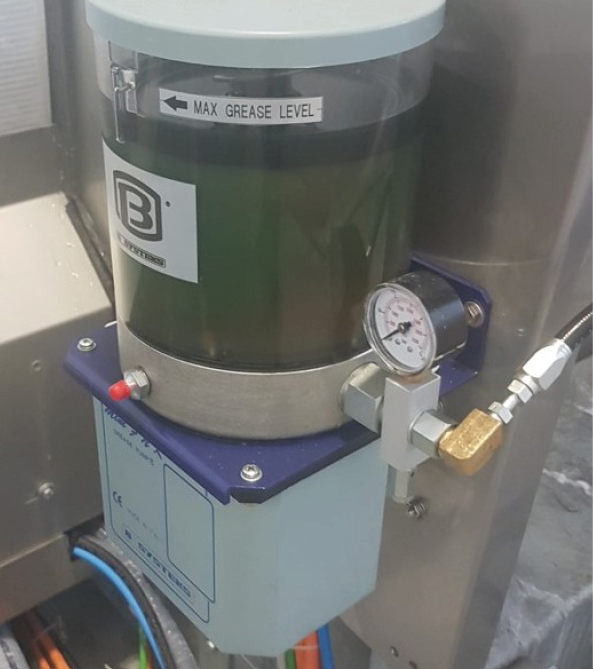

09Lubricación centralizada
Intervalos programables.
Opción para la gama ADVANCE
D-SHAPING. Formas sin lados rectos.
Permite sujetar y mecanizar vidrio de contorno irregular sin necesitar un lado recto de apoyo.
- Posicionamiento de los apoyos inferiores y laterales a partir del dibujo de la pieza.
- Importación de archivos DXF o creación del dibujo en el software.
- Asistencia al ajuste mediante visualizadores de posición.
La demostración corresponde a ADVANCE ELITE. La incorporación de D-SHAPING se define para el modelo y la configuración elegidos.
ADVANCE ELITE · D-SHAPING
Vídeo público del canal oficial DENVER. D-SHAPING mostrado en ADVANCE ELITE; opción de la gama ADVANCE, a definir con la configuración del equipo.
Ver en YouTube ↗Demostraciones del equipo
El trabajo, en vídeo.
ADVANCE + SURFACE · Trabajo en línea
Vídeo público del canal oficial DENVER. La versión y las opciones mostradas se identifican en el título. Las demostraciones de otras versiones de ADVANCE ilustran el proceso; no describen la dotación de este modelo.
Ver en YouTube ↗ADVANCE ELITE · Mecanizado de puertas
Vídeo público del canal oficial DENVER. La versión y las opciones mostradas se identifican en el título. Las demostraciones de otras versiones de ADVANCE ilustran el proceso; no describen la dotación de este modelo.
Ver en YouTube ↗ADVANCE + SURFACE · Instalación en línea
Vídeo público del canal oficial DENVER. La versión y las opciones mostradas se identifican en el título. Las demostraciones de otras versiones de ADVANCE ilustran el proceso; no describen la dotación de este modelo.
Ver en YouTube ↗PILOT EVO y PRO-TECH · Comparación de programación
Demostración del canal oficial DENVER. Preparación del trabajo con el software de la gama ADVANCE; versión y funciones según configuración.
Ver en YouTube ↗PILOT EVO · Programación de una pieza de forma irregular
Demostración del canal oficial DENVER. Preparación del trabajo con el software de la gama ADVANCE; versión y funciones según configuración.
Ver en YouTube ↗Reavivado de herramientas · Disco y brocas
Demostración del canal oficial DENVER. Grupo de reavivado de disco y brocas. Su incorporación depende de la configuración del equipo.
Ver en YouTube ↗D-SHAPING · Posicionamiento de formas irregulares
Demostración del canal oficial DENVER. Sujeción de formas irregulares mediante D-SHAPING, opción de la gama ADVANCE.
Ver en YouTube ↗DENVER · ADVANCE 526
Datos técnicos.
- Formato máximo mecanizable · tabla técnica
- 5.000 × 2.600 mm
- Formato máximo manipulable
- 6.000 × 3.300 mm
- Carga máxima de la hoja
- 340 kg
- Espesor · sujeto a carga máxima
- 4–21 mm
- Formato mínimo para canteado
- 550 × 170 mm
- Electrohusillos delantero / trasero
- 7,8 kW (S6) · ISO 40 · hasta 10.000 rpm
- Almacenes de herramientas
- 12 + 10 posiciones
- Carros independientes
- De serie según tabla DENVER
- Peso publicado
- 8.600 kg
- Altura de trabajo
- 740 ± 10 mm
- Agua limpia de refrigeración interna
- 15 l/min
- Agua de refrigeración externa
- 120 l/min
- Potencia instalada
- 15 kW
- Software publicado
- PROTECH / DDX · PILOT EVO
- Dimensiones L × F × A
- 13.560 × 3.980 × 5.010 mm
- FLOW / lectura automática / reavivadores / Low-E / booster
- Opcionales según tabla
La tabla técnica oficial indica Y = 2.600 mm, mientras que la cabecera de esa misma página muestra Y = 2.800 mm. Debe confirmarse el límite de trabajo de la configuración elegida.
Preparar tu equipo
Equipamiento y configuración.
Opciones publicadas
- Programación guiada · Parametrización e importación manual de DXF.
- CAD-CAM PROTECH / DDX · CAD 2D, importación DXF y simulación de trayectorias.
- Reavivadores y presetter · Acondicionamiento y medición de herramientas.
- FLOW · Carga, mecanizado y descarga de varias piezas.
Tecnologías de la familia
- Carros con ventosas · La disponibilidad de carros independientes depende del modelo.
- Den-Cut · Programa específico para fresar huecos grandes.
- Sujeción automática · Ventosas de posicionamiento automático y mando neumático.
- D-Shaping · Sujeción de formas sin lados rectos; confirmar configuración.
La tabla del modelo determina su disponibilidad; las descripciones generales de familia no sustituyen la configuración contratada.
